Периодическое техническое обслуживание и регулировка
97
FX10XT/FX10XT75
FX10M53S/FX10M62S
XSU12852

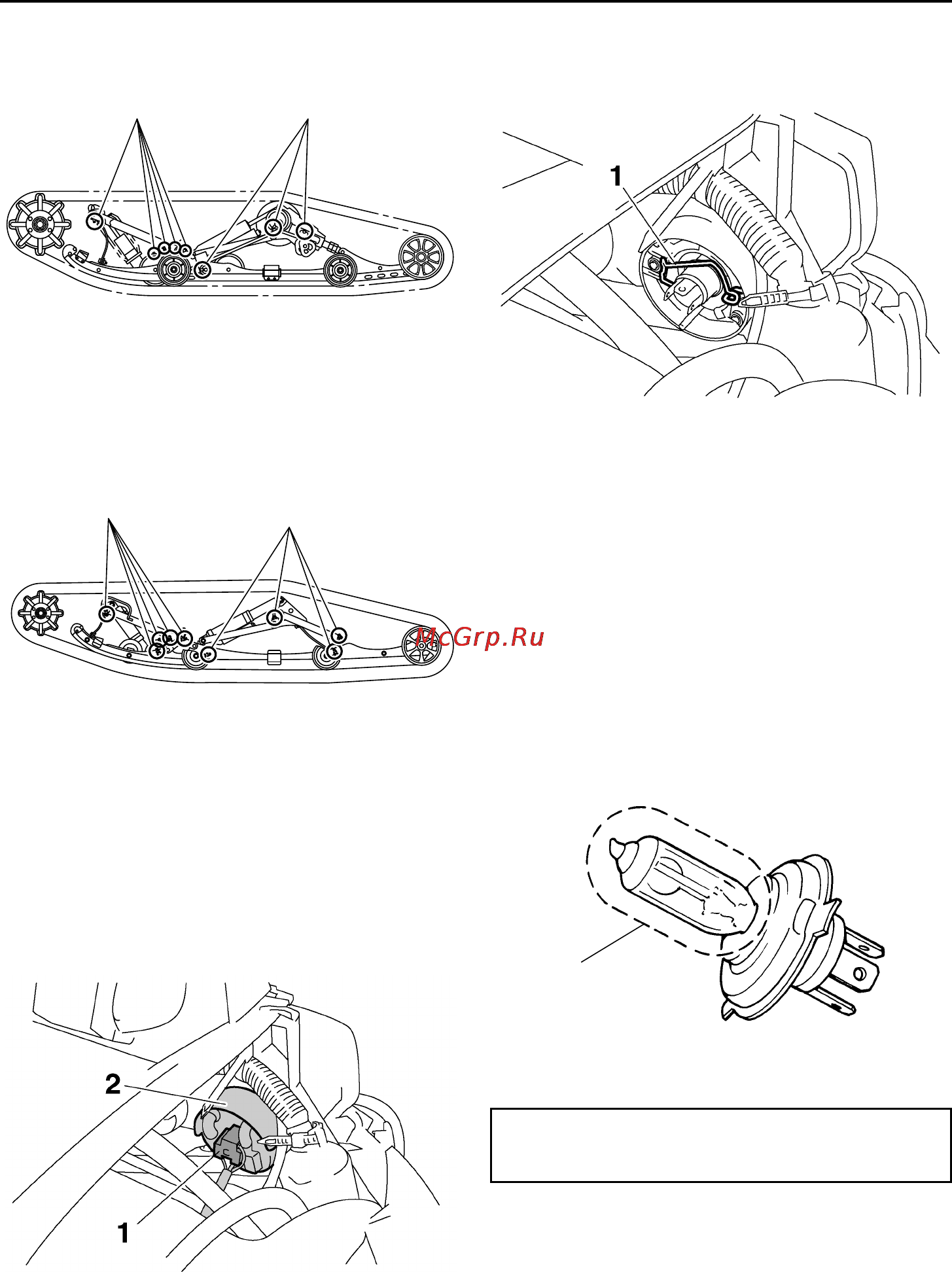

Замена лампы фары
1. Снимите капот. (Порядок снятия см. на
стр. 68.)
2. Отсоедините электрический разъем фары.
3. Снимите крышку фары.
4. Извлеките патрон фары, затем извлеките
перегоревшую лампу.
5. Установите новую лампу, после чего
закрепите патрон на фаре. ВНИМАНИЕ:
Не касайтесь колбы лампы руками и не
допускайте попадания на нее масла, в
противном случае уменьшатся срок
службы и яркость лампы. При
загрязнении колбы маслом тщательно
протрите ее ветошью, смоченной
спиртом или растворителем лака.
[XCS00621]
6. Установите крышку фары, после чего
подсоедините разъем фары.
7. Установите капот.
1. Ниппель для смазки
1. Ниппель для смазки
1. Разъем фары
2. Крышка фары
1 1
1
1
1. Патрон лампы
1. Не прикасаться к стеклянной части лампы.
Тип лампы:
Галогенная лампа
1
