Контрольные функции
37
3. Затяните контргайку указанным
моментом. ВНИМАНИЕ: Всегда
затягивайте контргайку по отношению
в регулировочной гайке, затем
затяните контргайку с указанным
крутящим моментом.
[XCS00860]
XSU13711
Регулировка давления воздуха в
передних амортизаторах
(FX10RTRS/FX10M53S/FX10M62S)
ОСТОРОЖНО
XWS00730
Давление воздуха в правом и левом
амортизаторах должно быть одинаково
отрегулировано. Различие в их регулировке
может привести к плохой управляемости и
потере устойчивости снегохода.
FX10RTRS
Давление воздуха в амортизаторах
регулируется с помощью насоса
амортизаторов, имеющегося в комплекте
снегохода.
Чтобы отрегулировать давление воздуха
ОСТОРОЖНО
XWS00621
Перед регулировкой амортизаторов
поместите снегоход на надежную опору. В
противном случае снегоход может упасть и
стать причиной травмы.
ВНИМАНИЕ
XCS00710
Перед регулировкой давления воздуха в
амортизаторах убедитесь, что они не
нагружены и полностью раздвинуты.
1. Поместите снегоход на ровную
поверхность и поставьте его на
стояночный тормоз.
2. Поднимите переднюю часть снегохода и
установите ее на подходящую опору,
чтобы лыжи оторвались от земли.
3. Снимите с амортизатора крышку
пневматического клапана.
Предварительная натяжка пружин*:
Минимальная (слабая):
144.3 мм (5.68 дюйм)
Стандартное положение:
161.3 мм (6.35 дюйм)
Максимальная (сильная):
171.3 мм (6.74 дюйм)
*
При каждом полном повороте
регулировочной гайки расстояние A
изменяется на 1.5 мм (0.06 дюйма).
Крутящий момент затяжки:
Контргайка:
42 Нм (4.2 м·кгс, 30 фут·фунт силы)

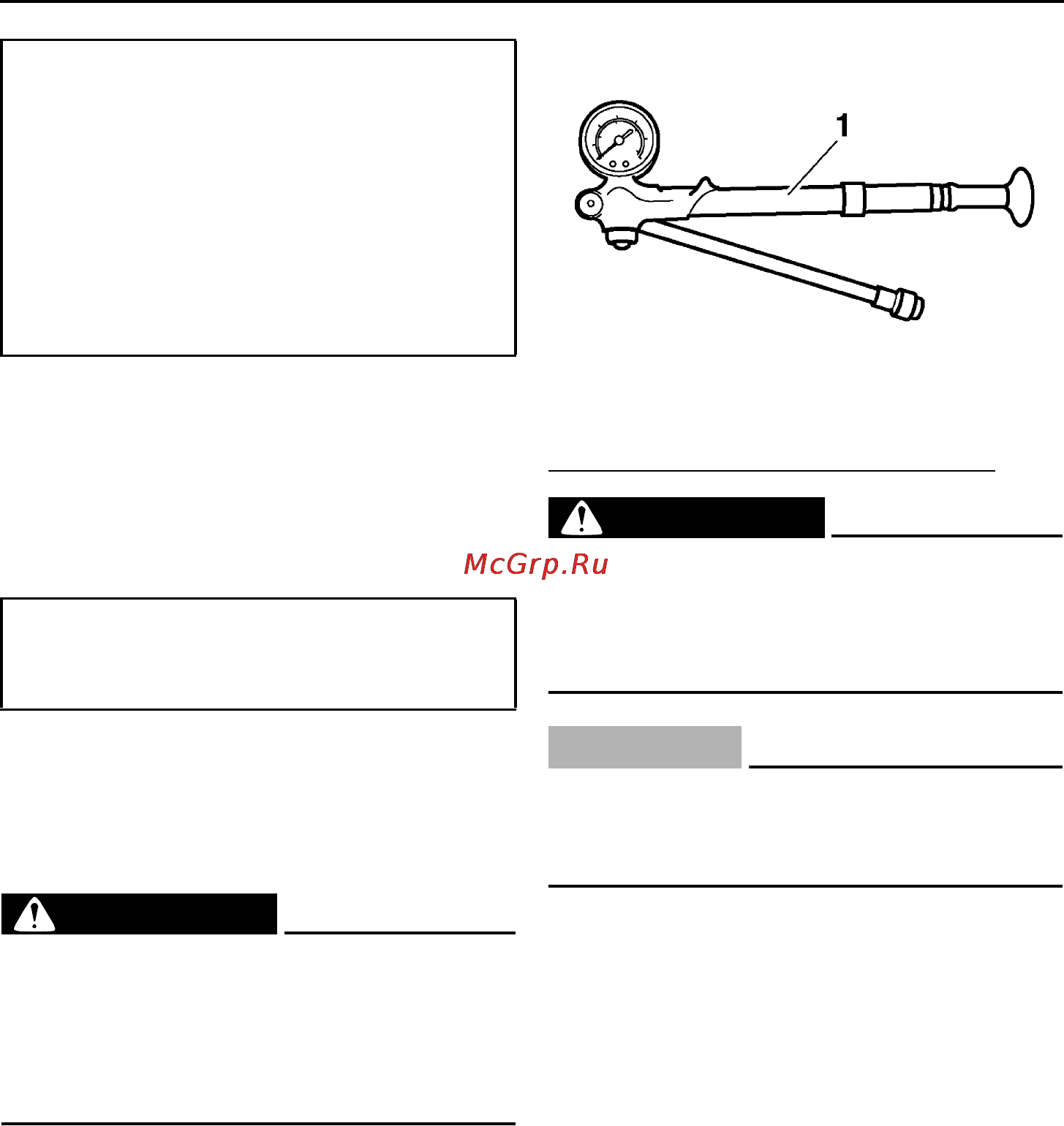

1. Насос амортизаторов
U8HKR4X0.book Page 37 Friday, June 8, 2012 12:00 PM
