Контрольные функции
25
● Если индикаторная лампа системы
предотвращения появления
детонационного сгорания мигает, как
можно скорее проверьте снегоход у
дилера фирмы Yamaha.
ПРИМЕЧАНИЕ
Для предотвращения детонационного
сгорания используйте только
(высокооктановый) неэтилированный бензин
premium. (Более подробную информацию см.
на стр. 36.)
XSU10493
Индикаторные лампы
переднего “” и заднего
хода “”
Эти индикаторы указывают, какая передача
снегохода включена — передняя или задняя.
Индикаторная лампа переднего хода
загорается при включении переднего хода.
Индикаторная лампа заднего хода загорается
при включении заднего хода.
Переднюю или заднюю передачи снегохода
можно выбрать нажатием переключателя
режима движения. (Описание работы
переключателя режима движения приведено
на стр. 29.)
XSU10434
Указатель уровня топлива и
индикатор уровня обогрева
рукояток/механизма обогрева
рычага управления дроссельной
заслонкой
Указатель уровня топлива и индикатор уровня
обогрева рукояток/механизма обогрева рычага
управления дроссельной заслонкой имеют
восемь сегментов, показывающих количество
оставшегося в топливном баке топлива и
уровень нагрева рукояток или рычага
управления дроссельной заслонкой.
Указатель уровня топлива
По мере расхода топлива сегменты на дисплее
гаснут, пока уровень не опустится до
последнего сегмента “E” (Empty [Пусто]).
Когда до “E” останется только один сегмент,
загорятся предупреждающий индикатор
низкого уровня топлива и лампа аварийной
сигнализации.

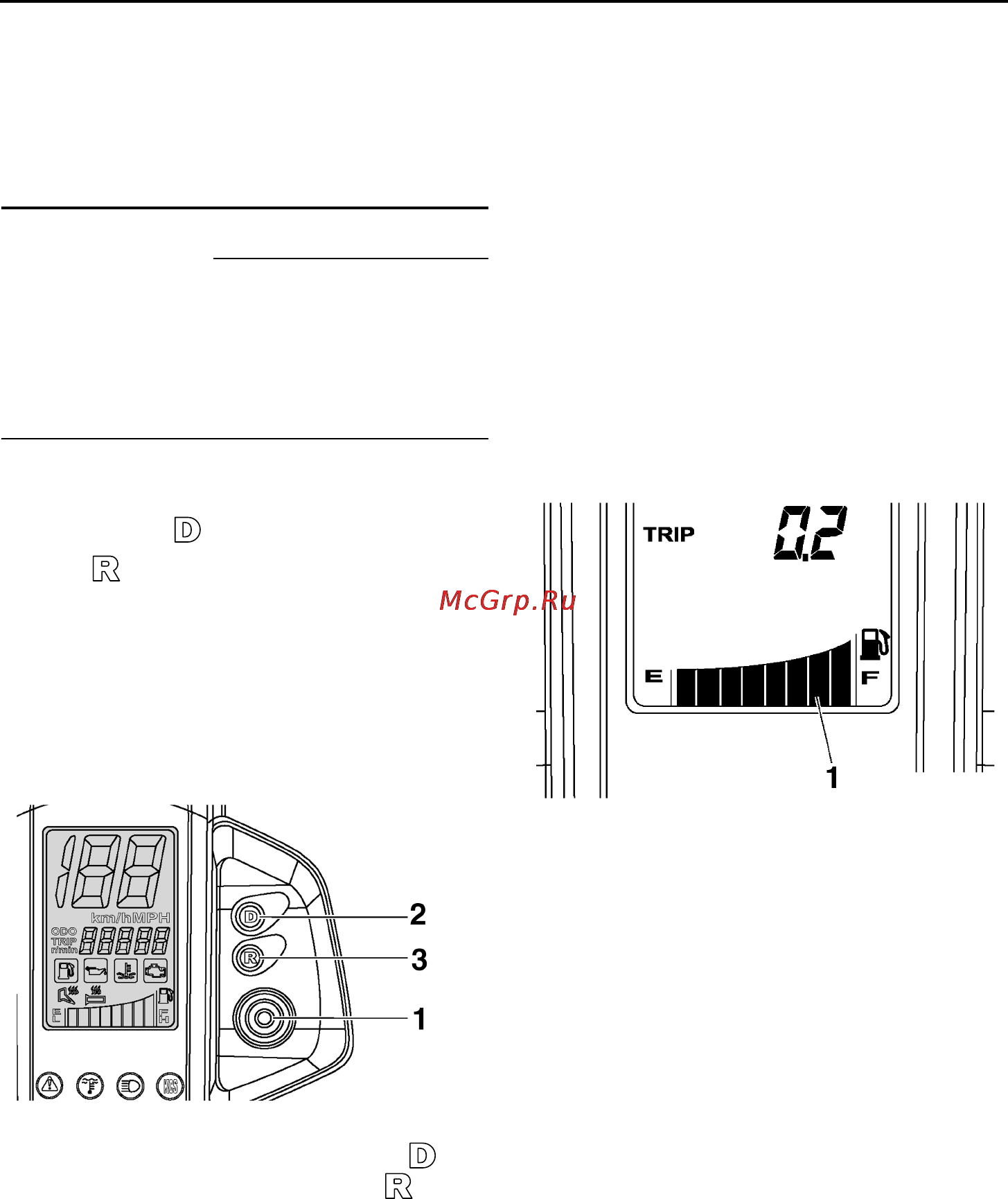

1. Переключатель режима движения
2. Индикаторная лампа переднего хода “”
3. Индикаторная лампа заднего хода “”
1. Указатель уровня топлива и индикатор
уровня обогрева рукояток/рычага управления
дроссельной заслонкой
