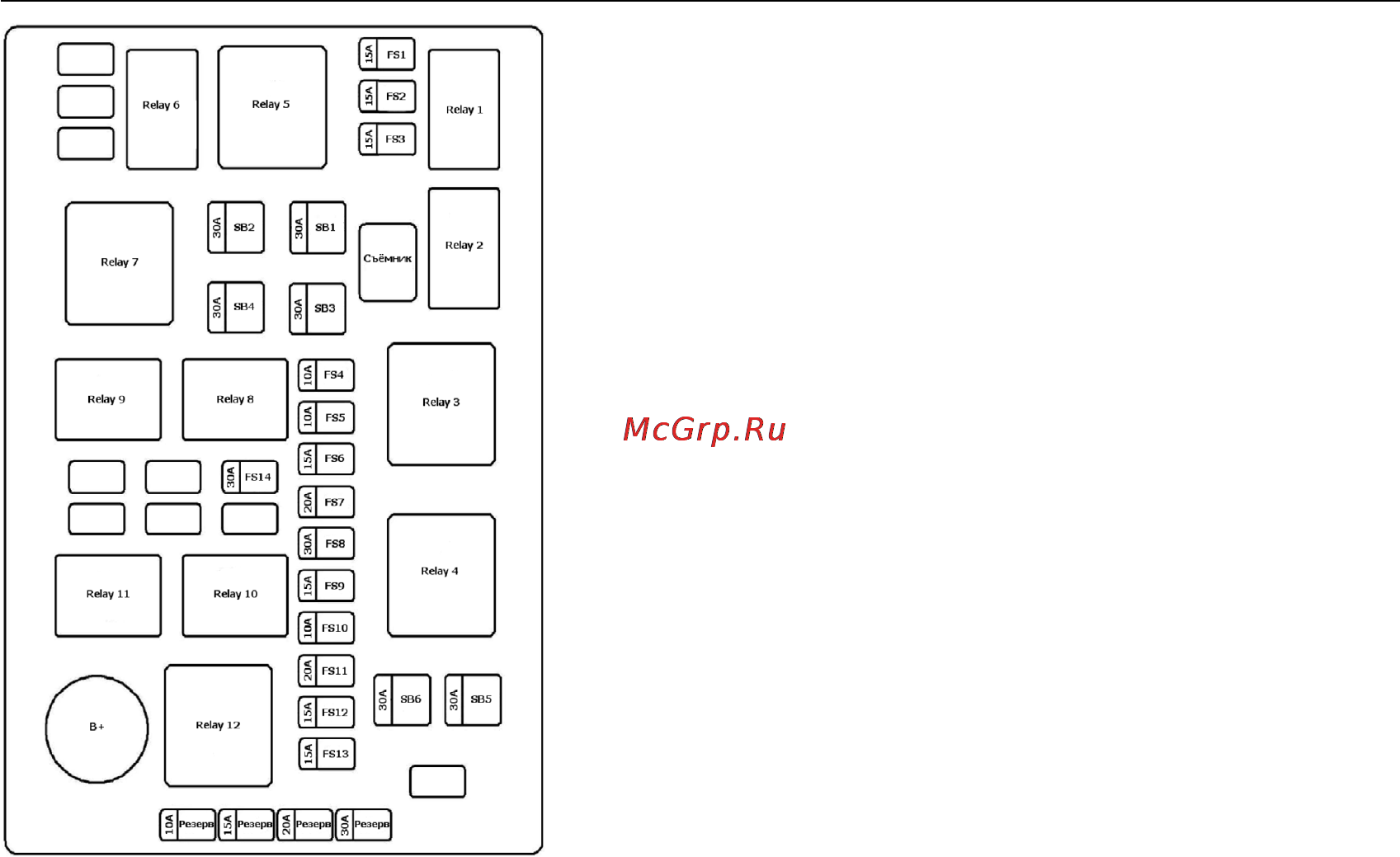

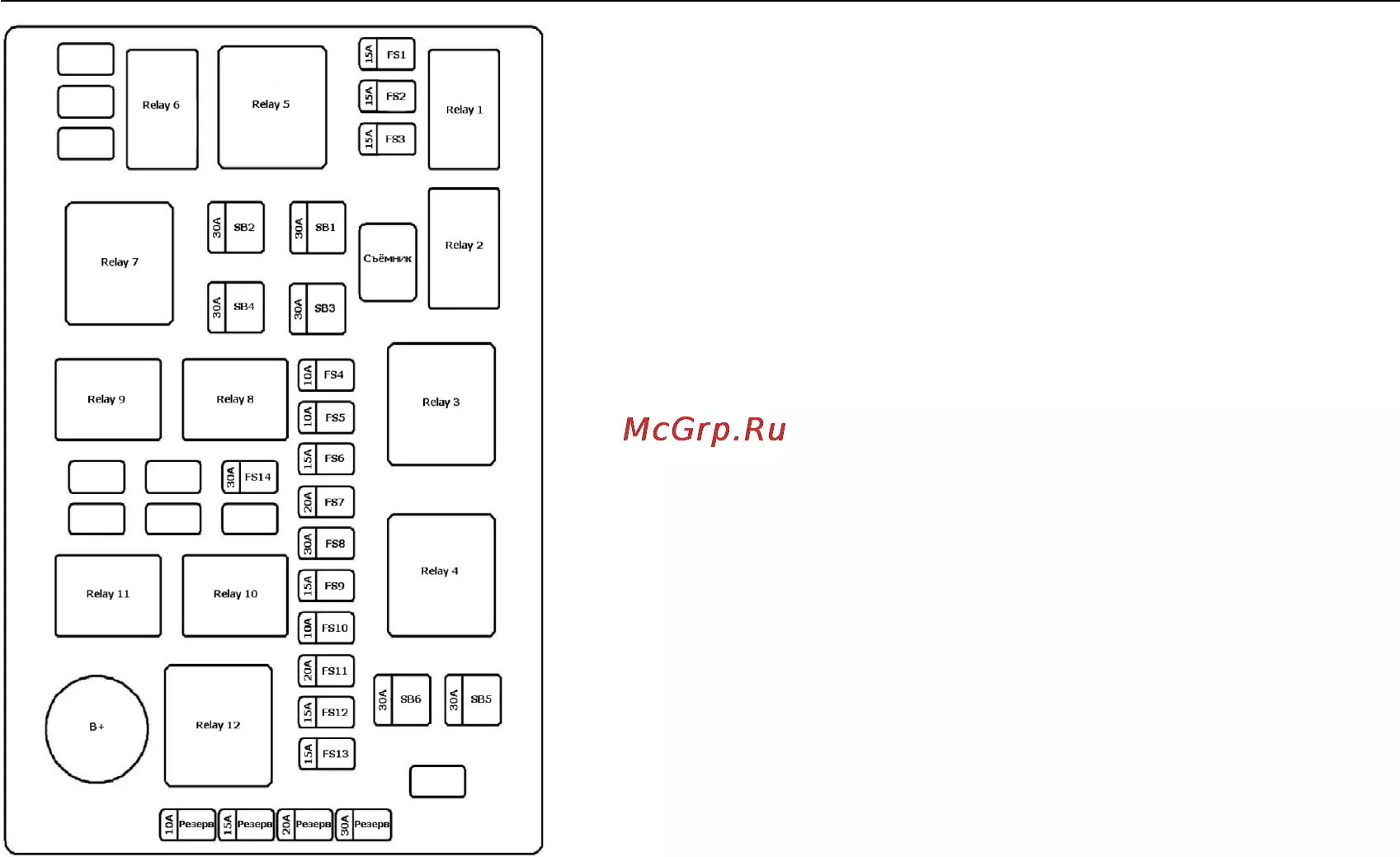

Расположение плавких предохранителей

в электрораспределительном блоке моторного отсека

FS1 – Катушка зажигания

FS2 – Электронное управление впрыском топлива

FS3 – Топливный насос

FS4 – Система кондиционирования и вентиляции

FS5 – Блок управления двигателем

FS6 – Передняя правая фара

FS7 – Резерв

FS8 – Антиблокировочная система тормозов (ABS) 2

FS9 – Передние противотуманные фары

FS10 – Звуковой сигнал

FS11 – Резерв

FS12 – Передняя левая фара

FS13 – Вентилятор охлаждения

FS14 – Насос вакуумного усилителя тормозов

SB1 – Вентилятор

SB2 – Замок зажигания - питание 2

SB3 – Вентилятор конденсатора 2

SB4 – Вентилятор конденсатора 1

SB5 – Двери и электрические

стеклоподъемники – питание

SB6 – Замок зажигания – питание 1

Relay 1 – Топливный насос

Relay 2 – Блок управления двигателем

Relay 3 – Вентилятор конденсатора 1

Relay 4 – Вентилятор конденсатора 2

Relay 5 – Стартер

Relay 6 – Противоугонная система

Relay 7 – Вентилятор радиатора

Relay 8 – Система кондиционирования и вентиляции

Relay 9 – Насос вакуумного усилителя тормозов

Relay 10 – Передние противотуманные фары

Relay 11 – Звуковой сигнал

Relay 12 – Стеклоочистители лобового стекла
