Функции и компоненты
3-20 CF2002/CF3102

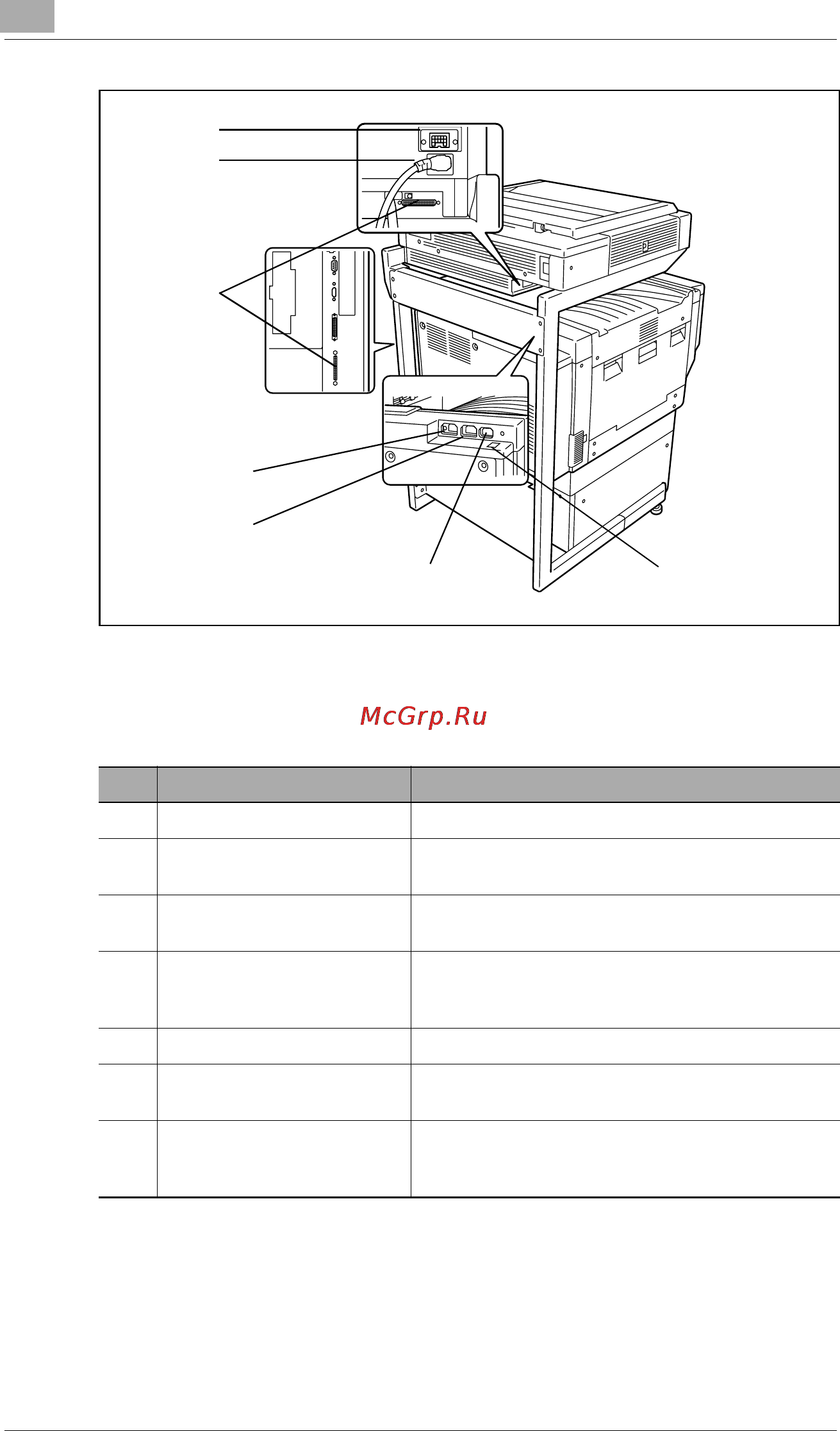

*Показанные на рисунке крышка стекла экспонирования, стенд для
копировального аппарата и копировальный рабочий стол
устанавливаются дополнительно.
23
22
20
19
21
17
18
N Название узла Описание
17 Разъем финишера Используется для подключения финишера
18 Гнездо шнура питания
принтера
Используется для подключения шнура питания
принтера
19 Розетка для шнура питания
сканера
Используется для подключения шнура питания
сканера
20 Гнездо шнура питания
контроллера принтера
CN3102e
Используется для подключения шнура питания
контроллера принтера CN3102e
21 Разъем сканера Используется для подключения сканера
22 Гнездо шнура питания
сканера
Используется для подключения шнура питания
сканера
23 Разъем дуплексного
устройства подачи
документов
Используется для подключения дуплексного
устройства подачи документов
