Функции и компоненты
3
CF2002/CF3102 3-19

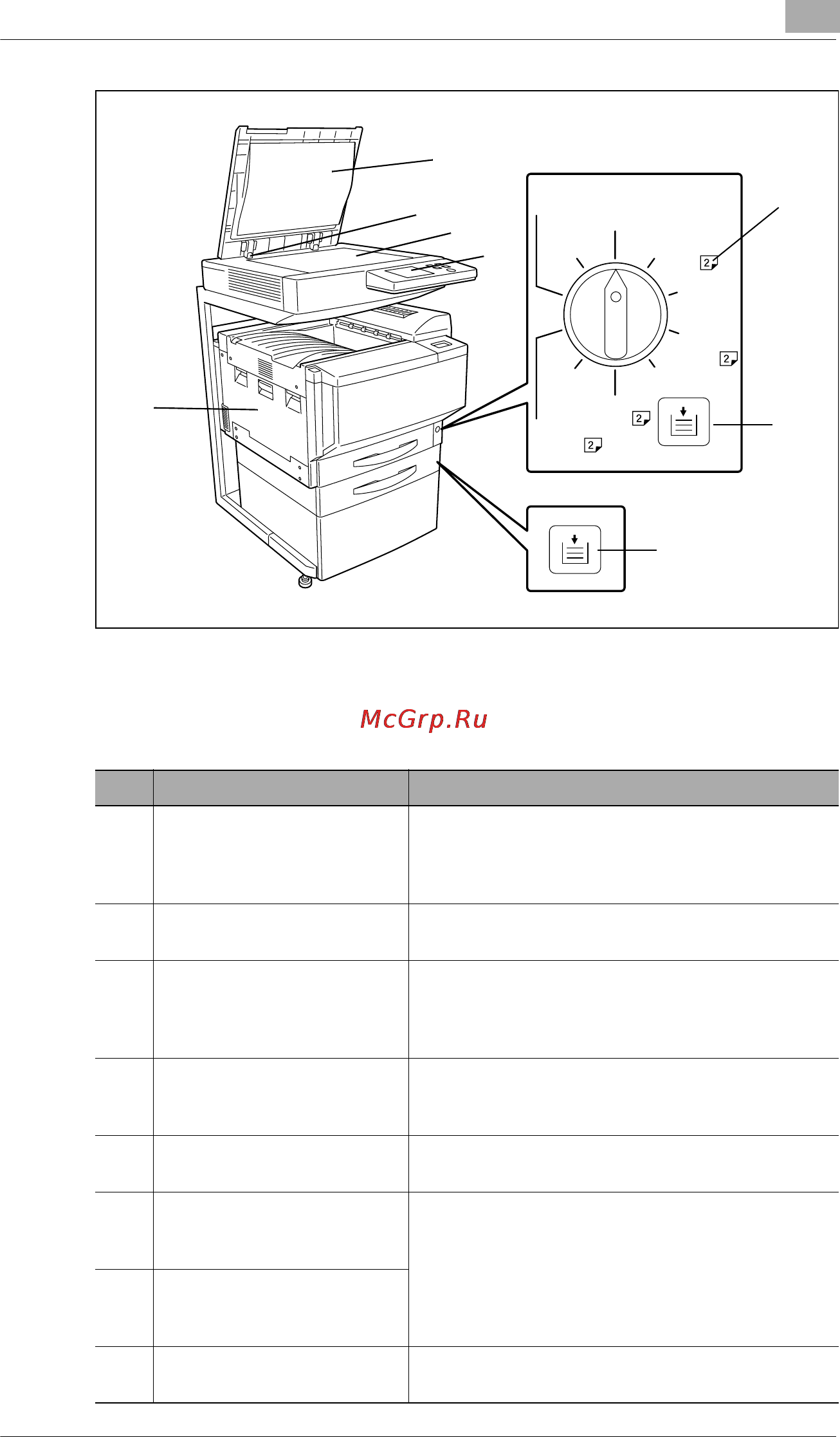

*Показанные на рисунке крышка стекла экспонирования, стенд для
копировального аппарата и копировальный рабочий стол
устанавливаются дополнительно.
Обычная
бумага
Обычная
бумага
Толщина 1
Толщина 1
Толщина 2
Толщина 3
Толщина 3
Толщина 2
Конверт
Пленка
OHP
9
11
12
16
10
14
13
15
N Название узла Описание
9 Крышка стекла
экспонирования
(дополнительное
устройство)
Прижимает документ к стеклу экспонирования
10 Линейка Используется для выравнивания документов
(См. страница 5-5)
11 Стекло
оригиналодержателя
При ручной подаче документ для сканирования
следует размещать на стекле.
Документ размещается на стекле лицевой
стороной вниз. (См. страница 5-10)
12 Панель управления Используется для установки параметров и
запуска процесса копирования
(См. страница 3-31)
13 Переключатель выбор
носителя
Указывает тип бумаги, заправленной в 1-ый
выдвижной лоток
14 1-ый выдвижной лоток
Индикатор добавить
бумагу
Показывает количество оставшейся бумаги
• Мигает: Осталось мало бумаги
• Гор ит: Бумага закончилась.
Добавьте бумагу.
15 2-ой выдвижной лоток
Индикатор добавить
бумагу
16 Дверца с левой стороны Открывается для обслуживания
копировального аппарата
CF2002.book Page 19 Monday, October 7, 2002 9:40 AM
