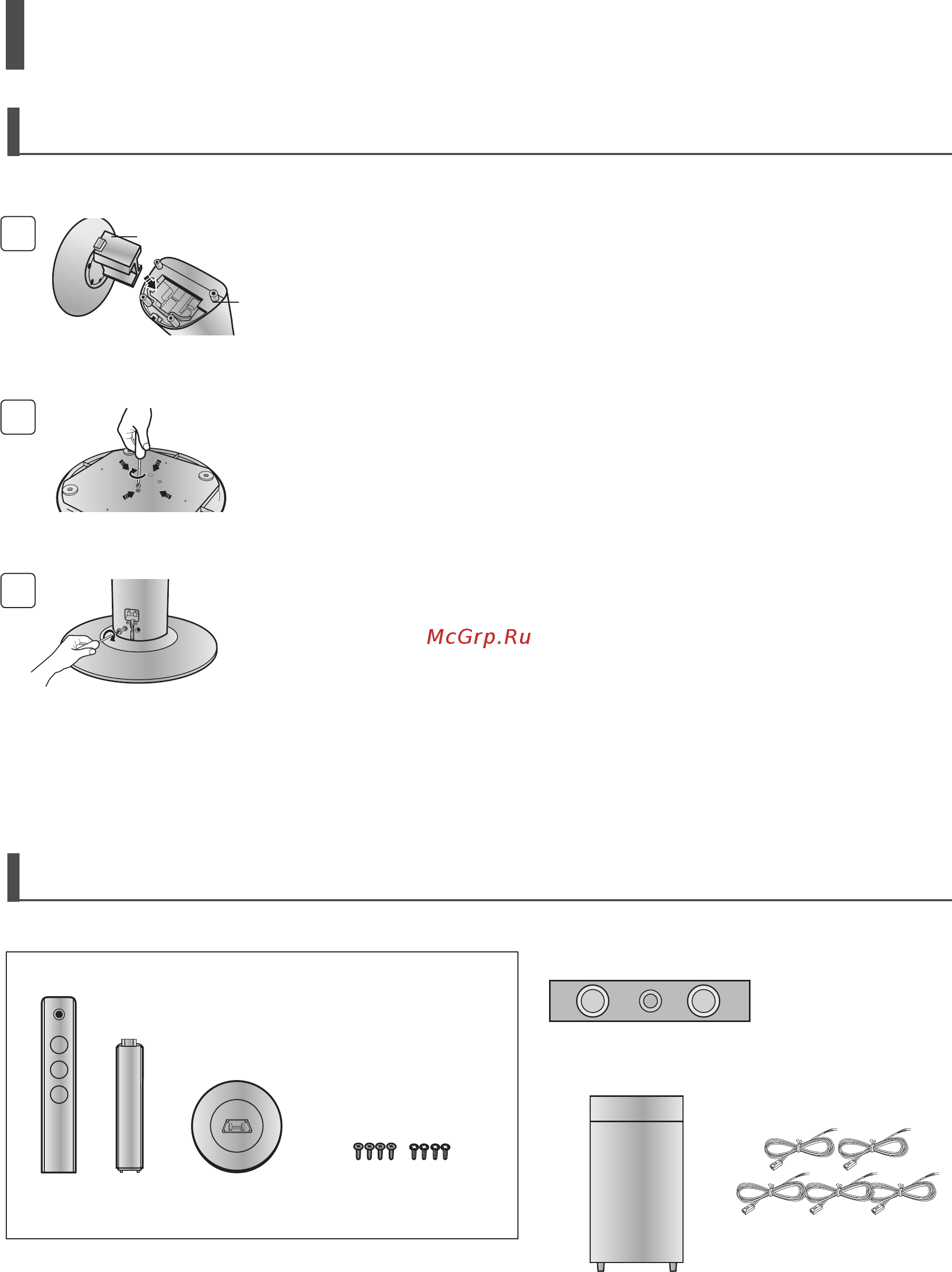

Установка громкоговорителей
Как установить громкоговоритель на стойку
Поверните стойку сверху вниз и установите
ее на основание.
Затяните 4 (черных) винта с нижней
стороны основания подставки
Поставьте подставку на пол и затяните
2 (серебристых) винта на задней стороне
подставки
1
2
3
Комплектация громкоговорителей
Проверьте наличие в комплекте следующих компонентов.
*
Фронтальные и тыловые громкоговорители
упакованы по отдельности, как показано на
схеме.
Cабвуфер
Соединительные кабели
громкоговорителей (5 шт.)
СТОЙКА
ОСНОВАНИЕ СТОЙКИ
1
2
3
ГРОМКОГОВОРИТЕЛЬ
(4шт.)
СТОЙКА
(4шт.)
ШУРУПЫ (16шт.): черных
ШУРУПЫ (16шт.): серебристых
ОСНОВАНИЕ
СТОЙКИ(4шт.)
Фронтальный/тыловой громкоговорители
центральный
громкоговоритель
