Samsung HT-TKX500 [19/85] Соединение основного блока и сабвуфера
![Samsung HT-TKX500 [19/85] Соединение основного блока и сабвуфера](/views2/1012265/page19/bg13.png)
18 19
18 19
Задняя панель сабвуфера
Задняя панель основного блока
Подсоединение громкоговорителей акустической системы (продолжение)
Функции сабвуфера
Кнопка питания Power
Входной разъем внешнего
аудиоустройства
Управление кроссовером
Выходные разъемы
громкоговорителей
1
2
3
4
POWER
ON OFF
AUDIO IN
CROSS OVER
AUDIO IN
1
2
3
4

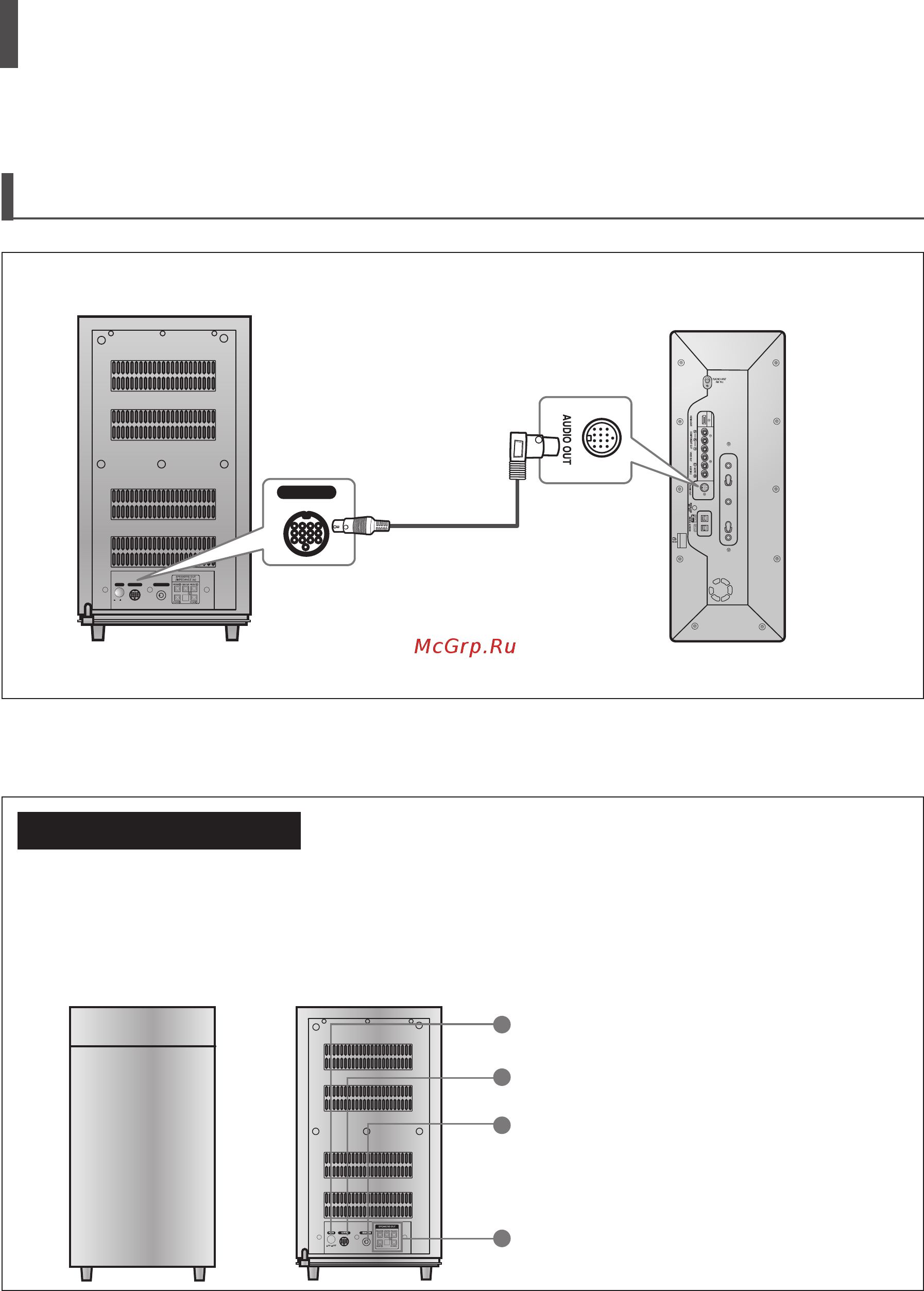

Соединение основного блока и сабвуфера
Используйте системный кабель для подключения порта AUDIO OUT к порту AUDIO IN сабвуфера.
Сабвуфер : для чистого низкого звучания сабвуфер оснащен встроенным
усилителем 165 Вт.
Кроссовер : кроссовер задает граничную частоту для сабвуфера Отрегулируйте
кроссовер для наилучшего звучания низких частот в помещении.
HT-TKX500_CIS_RUS-0205.indd 18 2008-02-16��2:31:34
