Clarion VX 401E [50/55] Подключение проводов
![Clarion VX 401E [50/55] Подключение проводов](/views2/1012259/page50/bg32.png)
Русский
Русский
VX401E/VZ401E
49
Руководство
по установке

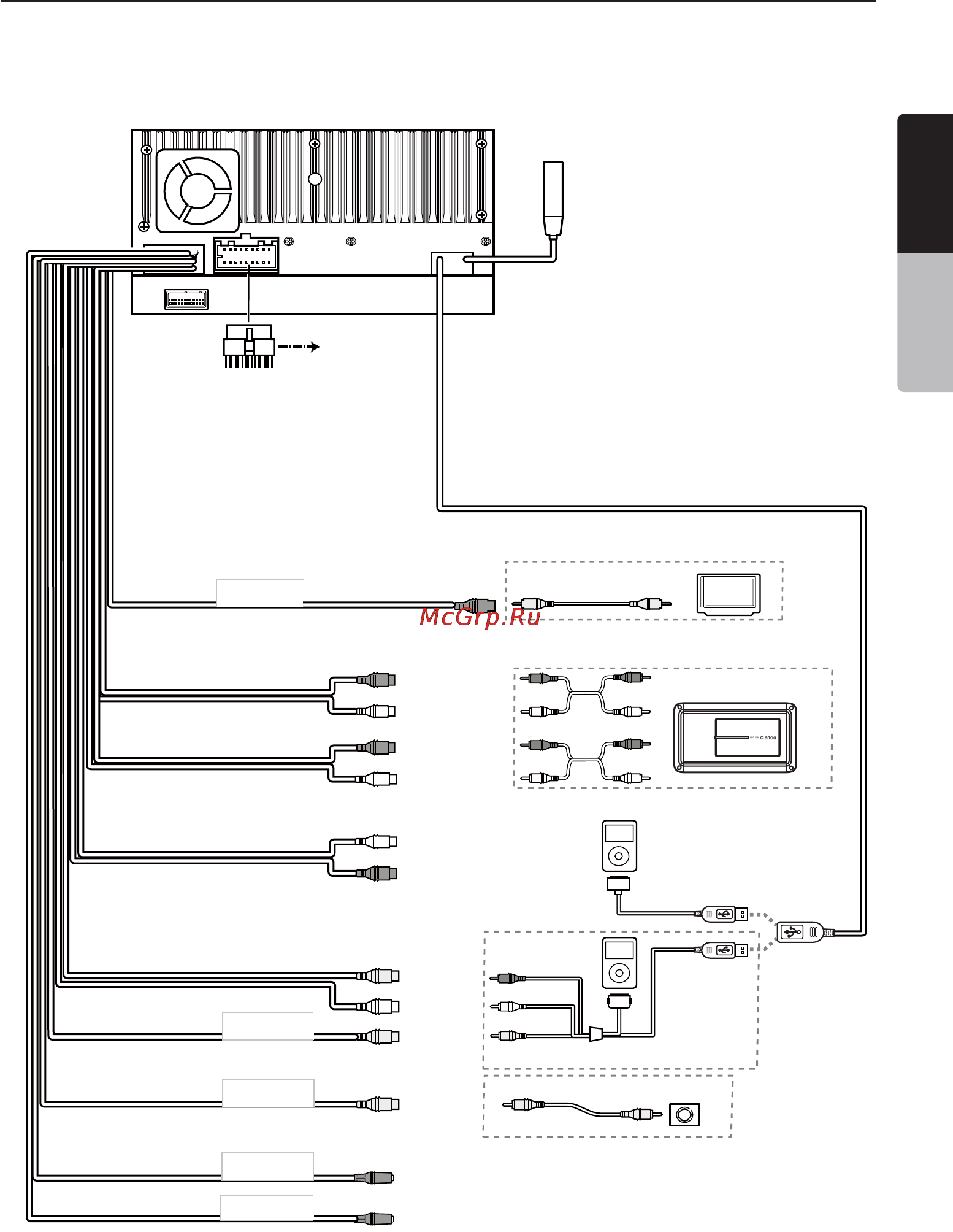

7. Подключение проводов
Примечание.
• Перед установкой отсоедините кабель от минусовой клеммы автомобильного аккумулятора.
• Дополнительные устройства, кабели RCA и кабели с разъемами приобретаются отдельно.
VX401E
iPod/iPhone
Видеовход
Аудио/Л
Аудио/П
CCA-748 (продается отдельно)
4-канальный усилитель
Сабвуфер 1
Сабвуфер 2
Линейный выход
Задний П
Линейный выход
Задний Л
Линейный выход
Передний П
Линейный выход
Передний Л
Красный
на руле
Разъем ДУ
внешнего микрофона
Подключение
Монитор
Серый
Черный
Черный
Видеовыход
Камера заднего обзора
антенны радио
Разъем
Фиолетовый
Серый
Черный
Желтый
Красный
Белый
Красный
Белый
Красный
Белый
Желтый
Желтый
Белый
Красный
ДУ НА РУЛЕ
КАМЕРА
ВИДЕОВЫХОД
МИКРОФОН
Камера
Черный
ВИДЕОВЫХОД
См.
стр. 51
