VX401E/VZ401E
51
Руководство
по установке

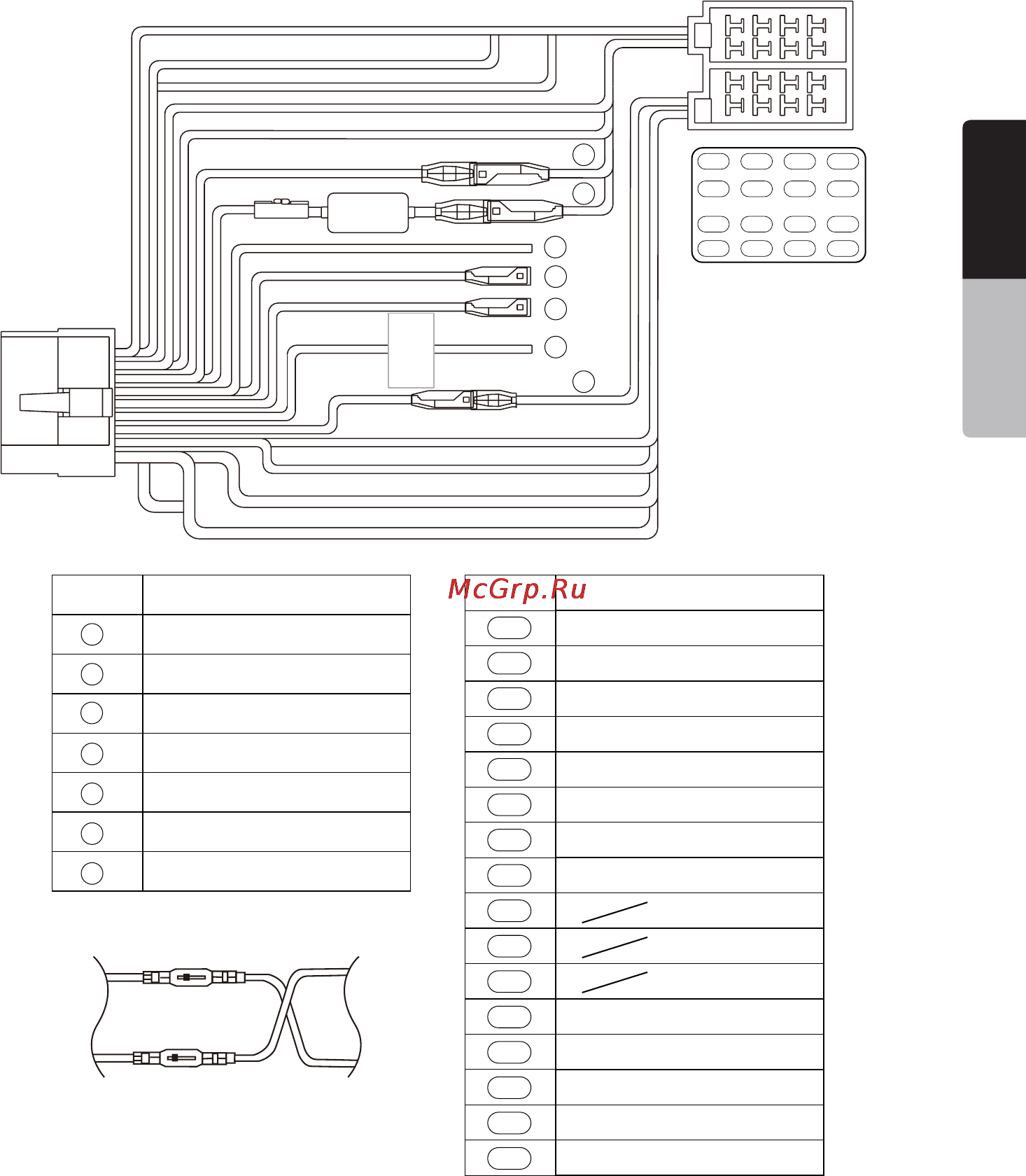

Инструкции по подключению провода стояночного тормоза см. на следующей странице.
*1: Подключение блока ПРЕРЫВАНИЯ ОТ ТЕЛЕФОНА.
Эта функция позволяет отключать звучание при
соединении провода с минусом или массой.
15А
B-1
B-2
B-3
B-4
B-5
B-6
B-7
B-8
A-1
A-2
A-3
A-4
A-5
A-6
A-7
A-8
Описание
B-1
B-2
B-3
B-4
B-5
B-6
B-7
B-8
A-1
A-2
A-3
A-4
A-5
A-6
A-7
A-8
Задний правый
Задний правый+
Задний левый–
Задний левый+
Передний левый
Передний левый+
Передний правый+
Передний правый–
МАССА
Подсветка
Автомат. антенна
АКК
РЕЗЕРВ
РЕЗЕРВ (Желтый)
Автомат. антенна иний)
Прерывание от телефона
(Коричневый)
Стоянка алатовый)
ДУ (Синий/белый)
Задний ход
(Фиолетовыйелый)
АКК расный)
Описание
3
4
5
6
7
2
1
3
4
5
6
7
2
1
!!!!Предупреждение!!!!
Для завершения операции
необходимо подключить
блокировку стояночного
тормоза
Желтый
Красный
Желтый
Красный
Для VW и Audi: измените подключение
проводов, как показано выше
Примечание.
