ACV AVM-7104 [8/32] Примечание

F. Установка и подключение

Проверьте, подходит ли оборудование по форме и размеру. Подберите, какие понадобятся дополнительные аксессуары.

1) Если силовой провод подключен к сигналу ACC, тогда монитор может быть включен только после того, как включен АСС;

2) Если силовой провод подключен напрямую к аккумуляторной батареи, тогда монитор может работать даже при

выключенном сигнале АСС;

3) У монитора есть аудио-видео выход/вход, если нет надобности в подключении дополнительных источников, тогда

подключайте только силовые провода.

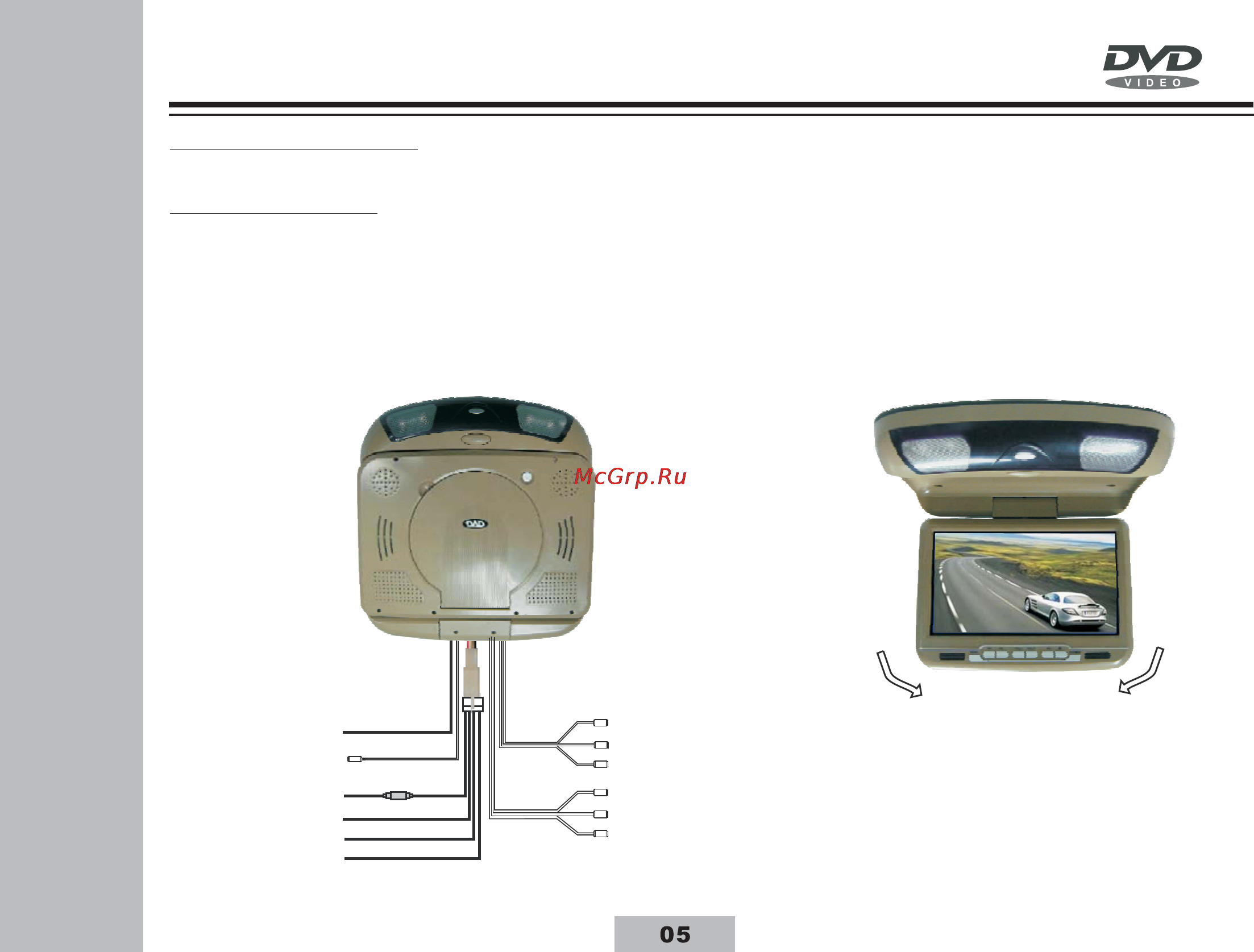

1. Проводное соединение

Примечание:

Ìóëüòèìåäèéíûé ïðîèãðûâàòåëü ñî âñòðîåííûì ìîíèòîðîì

FM (антенна) Вход

ТВ антенна) Вход(

(Красный) +12В

(Черный) Заземление

(Желтый) ACC

(Синий) Дверь

Вход

Выход

(Желтый) Видео

(Белый) Аудио левый

(Красный) Аудио правый

(Желтый) Видео

(Белый) Аудио левый

(Красный) Аудио правый

Экран монитора может быть развернут на

180 градусов влево/вправо.
