Русский
|
17

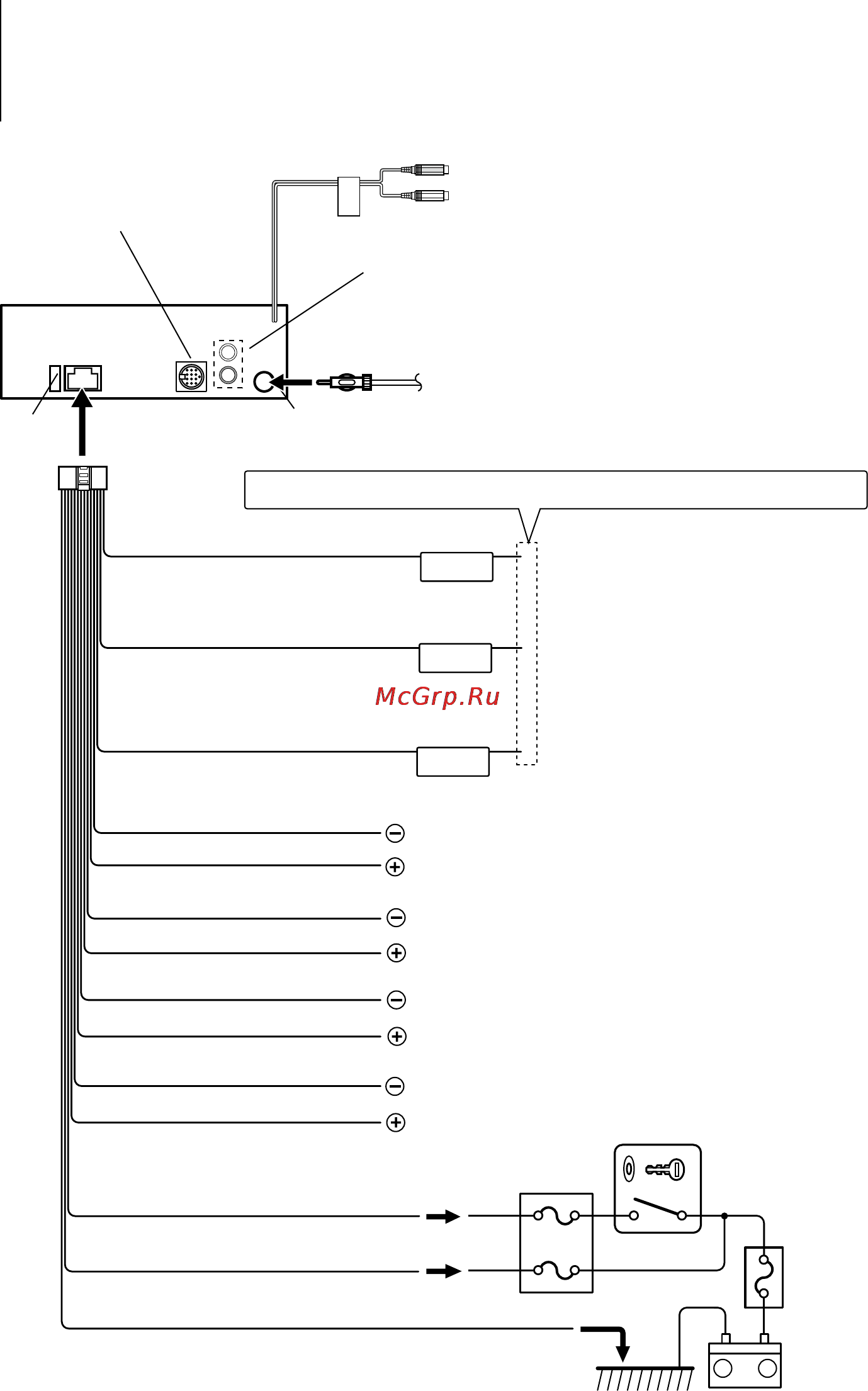

Подключение проводов к соединительным гнездам
Аккумулятор
Провод заземления (черный) (-)
(на корпус)
ВходантенныFM/AM
Предо-
хранитель
(10 A)
Жгут проводов
(Принадлеж-
ность 1)
Провод зажигания
(красный)
Провод аккумулятора
(желтый)
ACC
Блок предо-
хранителей
Есливынеподключилиэтоткабель,убедитесь,чтооннаходитсявнутри
контактного столбика
К фронтальному левому динамику
К фронтальному правому динамику
К тыловому левому динамику
К тыловому правому динамику
Белый/черный
Белый
Серый/черный
Серый
Зеленый/черный
Зеленый
Фиолетовый/черный
Фиолетовый
Ключ зажигания
Блок предо-
хранителей
(основной)
Выходфронтальногоканалапредусилителя
(только для KDC-MP443)
К CD-чейнджеру Kenwood/
внешнему устройству
(только для KDC-MP443)
Провод управления приводом антенны (синий)
Провод приглушения звука при телефонном
звонке (коричневый)
Выполняйтеподключениекконтакту,
который заземляется во время
телефонного звонка или разговора.
Для подключения навигационной системы
Kenwood обратитесь к ее инструкции по
эксплуатации.
Провод управления питанием/
приводом антенны (синий/белый)
Когда используется дополнительный
усилитель мощности, выполняйте
подключение к гнезду управления
питанием или к антенному гнезду
автомобиля.
Взависимостиоттипаиспользуемойантенны,
выполняйте подключение к гнезду управления
приводом антенны или к гнезду управления
питанием для антенн столбового типа.
Выходтыловогоканала/каналасабвуфера
предусилителя
–
+
FRONT
P.CONT
MUTE
ANT.
CONT
