Kenwood KDC-W5644UY [40/46] Подсоединение кабелей к гнездам для подключения
![Kenwood KDC-W5644UY [40/46] Подсоединение кабелей к гнездам для подключения](/views2/1123039/page40/bg28.png)
40
|
KDC-BT6544U/ KDC-BT6544UY/ KDC-BT6044/ KDC-BT6144/ KDC-W5544U/ KDC-W5644U
P.CONT
ANT.CONT
MUTE
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
LR
LR
KDC-BT6544U/KDC-BT6544UY
KDC-BT6044/KDC-BT6144/KDC-W5544U/KDC-W5644U
REMO.CONT

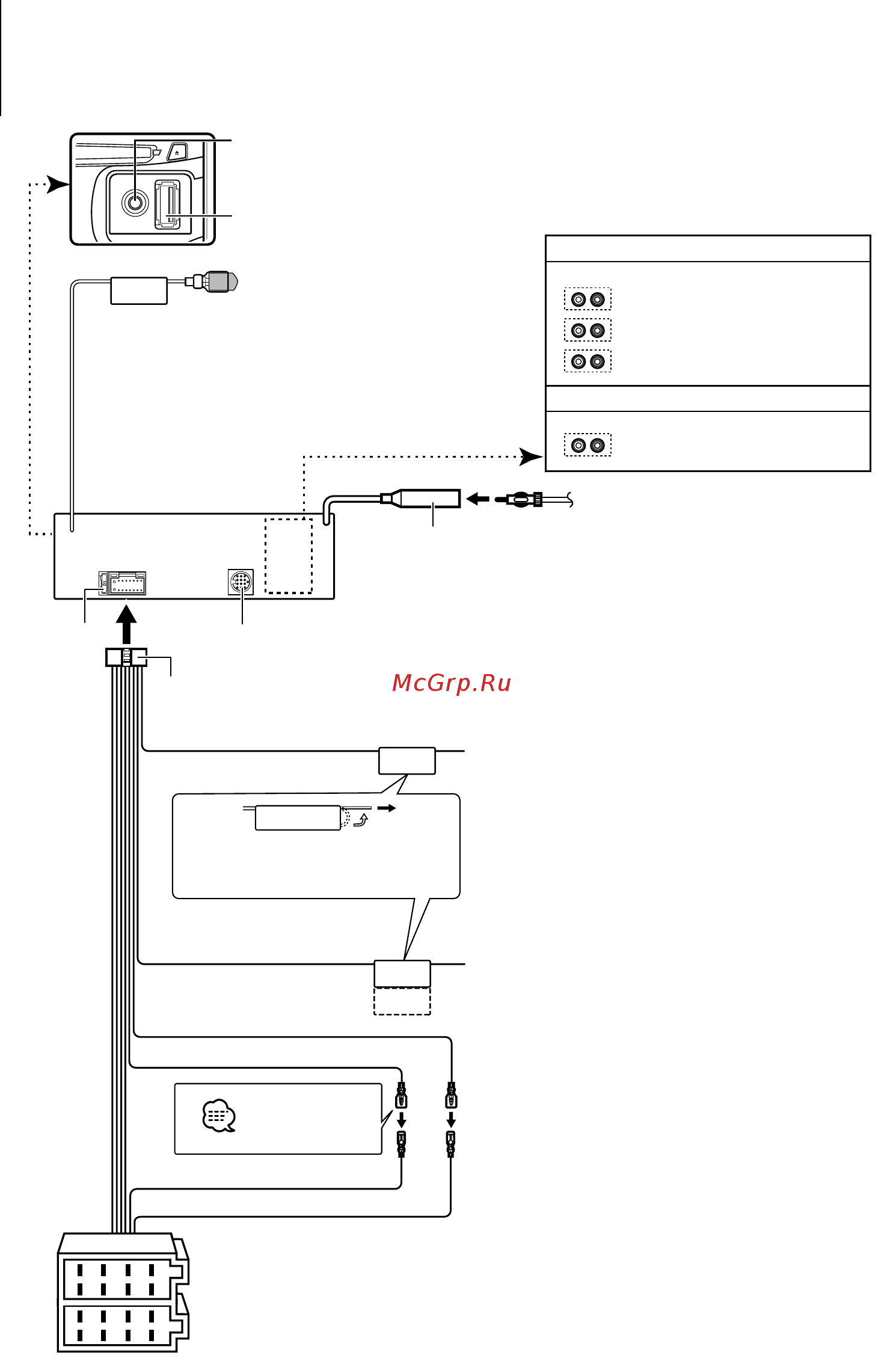

Подсоединение кабелей к гнездам для подключения
Разъем USB (только KDC-BT6544U/
BT6544UY/ W5544U/W5644U)
Вход AUX (стерео)
Используйте кабель со стереоштекером, не
имеющий сопротивления.
Передняя сторона
Kабель батареи (жёлтый)
Kабель зажигания (красный)
Вход антенны для приёма
FM/AM-сигналов (JASO)
Антенный кабель
Жгут проводов
(Принадлежность 1)
Если соединение не выполняется,
не вытаскивайте кабель из
наконечника.
Кабель регулирования мощности/
двигателя антенны (синий/белый)
Провод TEL mute (коричневый)
Подключите к гнезду включения-выключения
питания, если Вы используете дополнительный
усилитель мощности, или к гнезду управления
антенной в автомобиле.
Штекер А–7 (красный)
Штекер А-4 (желтый)
Разъём A
Разъём B
См. следующую
страницу
К чейнджеру дисков Kenwood/ Внешнему дополнительному устройству
(только KDC-BT6544U/BT6544UY/ W5544U/W5644U)
Тыловой выход/
выход низкочастотного динамика
Предохранитель
(10 А)
Фронтальный выход
Тыловой выход
Выход низкочастотного динамика
⁄
Чтобы использовать функцию пульта дистанционного
управления на руле, необходимо, чтобы
дистанционный адаптер (не входит в комплект)
подходил к Вашему автомобилю.
Пульт дистанционного управления на руле
(Голубой/Жёлтый)
Подсоедините к гнезду, которое заземлено, когда
звонит телефон или во время разговора.
(только KDC-W5544U/W5644U)
⁄
Для подключения навигационной системы
Kenwood ознакомьтесь с прилагаемым к
ней руководством пользователя.
