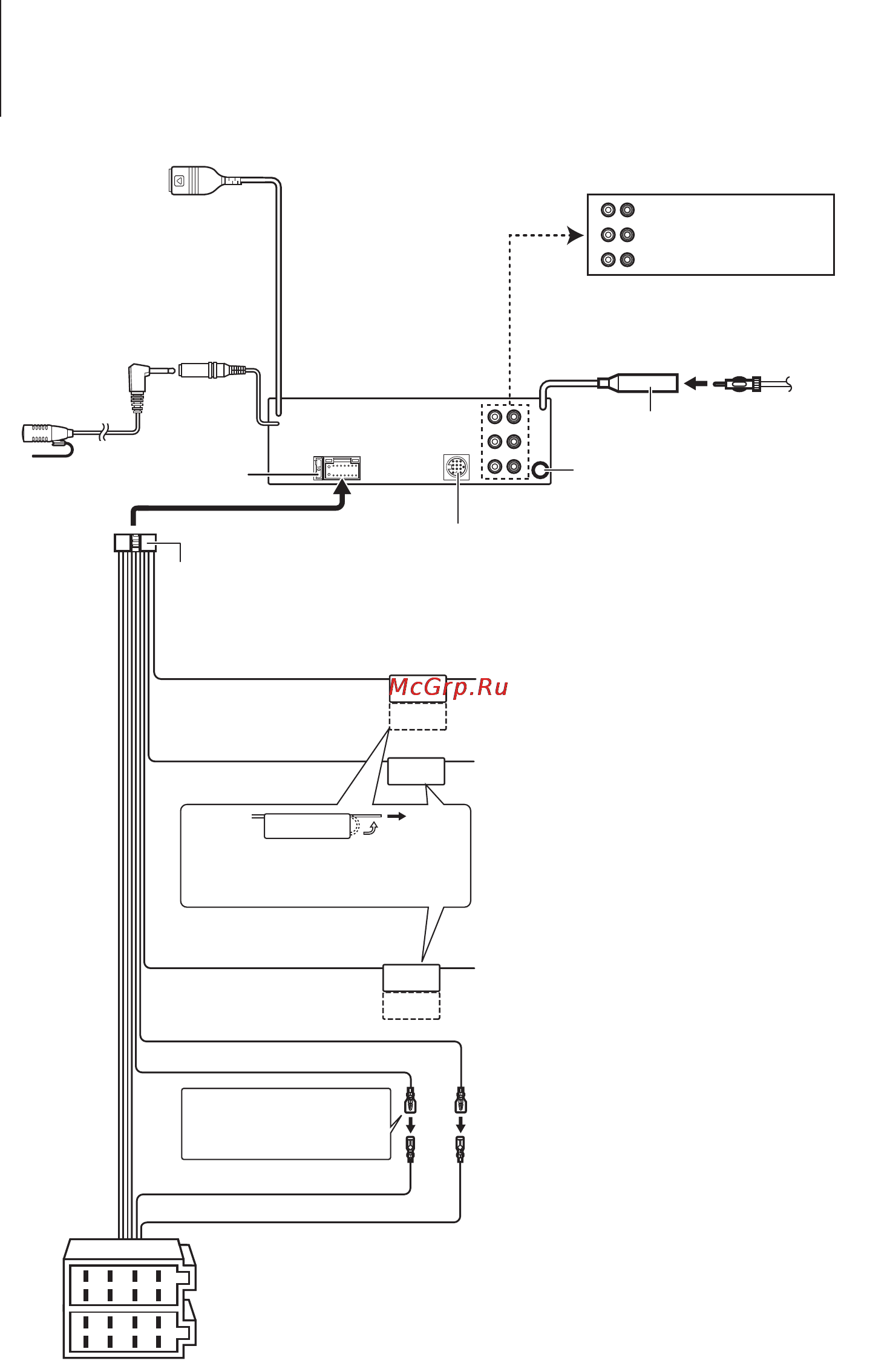

Kenwood KDC-6047U [72/81] Подсоединение кабелей к гнездам для подключения
![Kenwood KDC-BT60U [72/81] Подсоединение кабелей к гнездам для подключения](/views2/1123045/page72/bg48.png)
P.CONT
ANT.CONT
MUTE
REMOTE CONT
STEERING WHEEL
REMOTE INPUT
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
L
R
L
R
Kабель батареи (жёлтый)
Kабель зажигания (красный)
Вход антенны для приёма
FM/AM-сигналов(JASO)
Антенный кабель
Жгут кабелей
(Принадлежность 1)
Если соединение не выполняется,
не вытаскивайте кабель из
наконечника.
Кабель регулирования
мощности/двигателя антенны
(синий/белый)
Провод управления
отключением звука
(коричневый)
Подключите к гнезду включения/выключения
питания, если используется дополнительный
усилитель мощности, или к гнезду управления
антенной в автомобиле.
ШтекерА–7(красный)
Штекер А-4 (желтый)
Разъём A
Разъём B
⁄
Смотрите
следующую
страницу.
К чейнджеру дисков Kenwood/внешнему
дополнительному устройству
⁄
Чтобы подсоединить эти концы, обратитесь к
соответствующим руководствам.
Предохранитель (10 А)
Фронтальный выход
Тыловой выход
Выход низкочастотного
динамика
Подсоедините к гнезду, которое заземлено, когда
звонит телефон или во время разговора. (только
KDC-6047U)
⁄
Для подключения навигационной системы
Kenwood ознакомьтесь с прилагаемым к ней
руководством пользователя.
Провод пульта дистанционного
управления на руле (голубой/желтый)
Соединитель USB (1 м)
К устройству USB
⁄
Не снимайте колпачок,
если кабель USB
не используется.
Контакт разъема с
металлическими частями
автомобиля приведет
к неисправности
устройства.
Микрофон
(Принадлежность
3)
Вход микрофона
(толькоKDC-BT60U)
Вход AUX (стерео)
Используйте кабель со стереоштекером,
не имеющий сопротивления.
Для использования функции пульта дистанционного
управления на руле необходим специальный
адаптер (не входит в комплект), соответствующий
модели вашей машины.
72
|
KDC-BT60U/ KDC-6047U
Подсоединение кабелей к гнездам для подключения
