Delfa TF-14RT [2/9] Збірка

УВАГА

Уважно прочитайте Правила безпечного використання та Інструкцію.

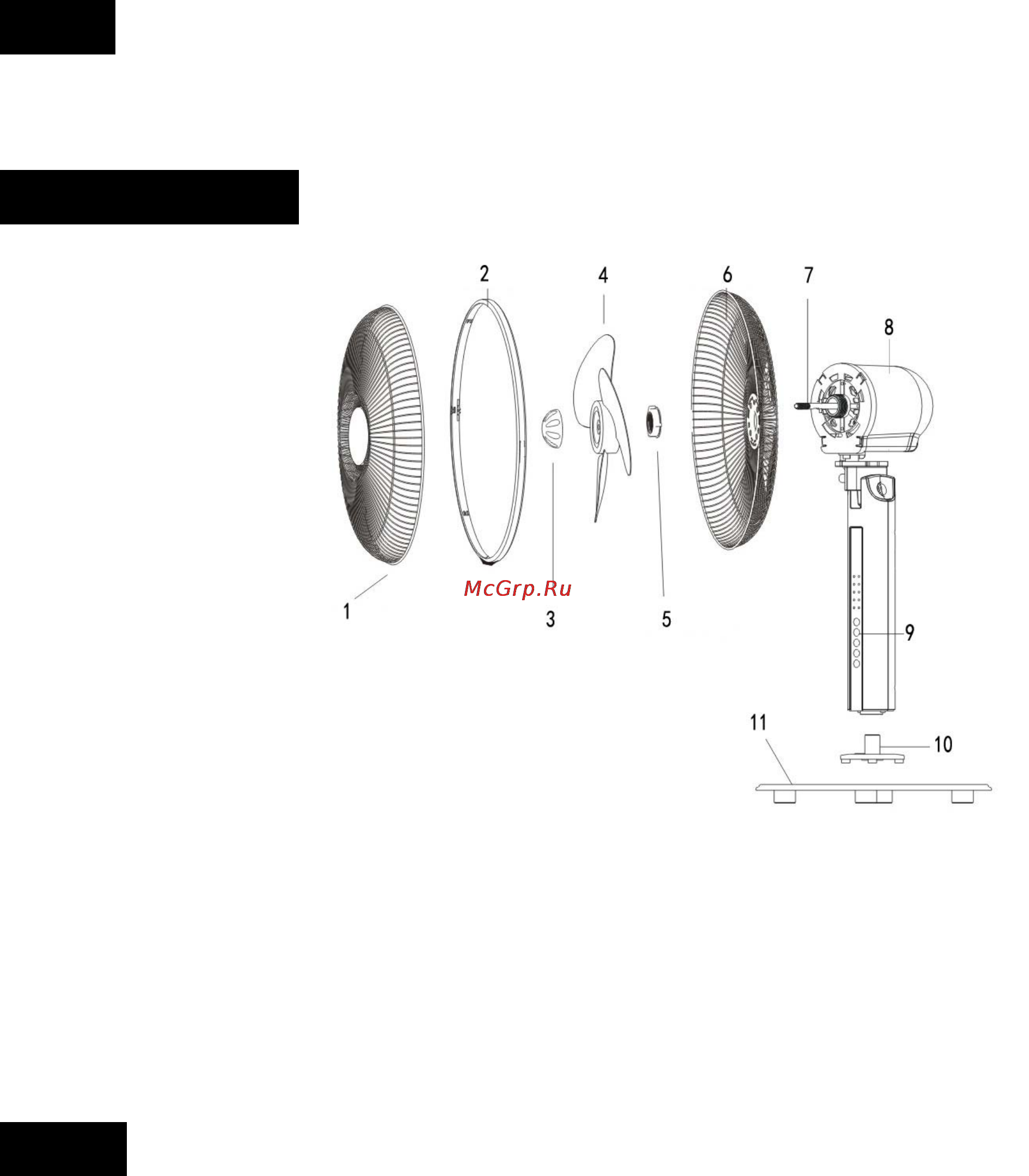

НАЗВИ ДЕТАЛЕЙ

1. Передня

захисна решітка

2. Стопорне

кільце

3. Обертовий

елемент

4. Лопать

вентилятора

5. Пластмасова

гайка

6. Задня захисна

решітка

7. Вал двигуна

8. Корпус двигуна

9. Панель

управління

10. Фіксатор основи

11. Скляна основа

ЗБІРКА

※ Перед використанням, будь-ласка, встановіть вентилятор відповідно до інструкцій,

наведених нижче

※ Не викидайте коробку, щоб можна було зберігати вентилятор в ній у майбутньому.

Збірка основи (Малюнок 1)

A. Витягніть основу та корпус вентилятора з коробки

B. Закріпіть корпус вентилятора на основі

C. Затягніть гвинти в основі, щоб закріпити вентилятор на ній

2. Збірка задньої решітки (Малюнок 2)

A. Зніміть обертовий елемент та пластмасову гайку з передньої частини двигуна.

B. Закріпіть задню решітку на двигуні і повторно затягніть пластмасову гайку.

3. Збірка лопаті (Малюнок 3)

A. Зніміть ПВХ муфту з валу.
