Delfa TF-14RT [3/9] Примітки до малюнку

B. Закріпіть лопать на валу, переконайтеся, що стопорний штифт потрапив у паз лопаті.

C. Поверніть обертовий механізм проти годинникової стрілки, щоб закріпити лопать

4. Збірка стопорного кільця та передньої решітки (Малюнок 4)

A. Переконайтеся, що логотип знаходиться у потрібному положенні

B. Закріпіть обидві решітки за допомогою стопорного кільця і затягніть фіксуючий

гвинт за допомогою

викрутки

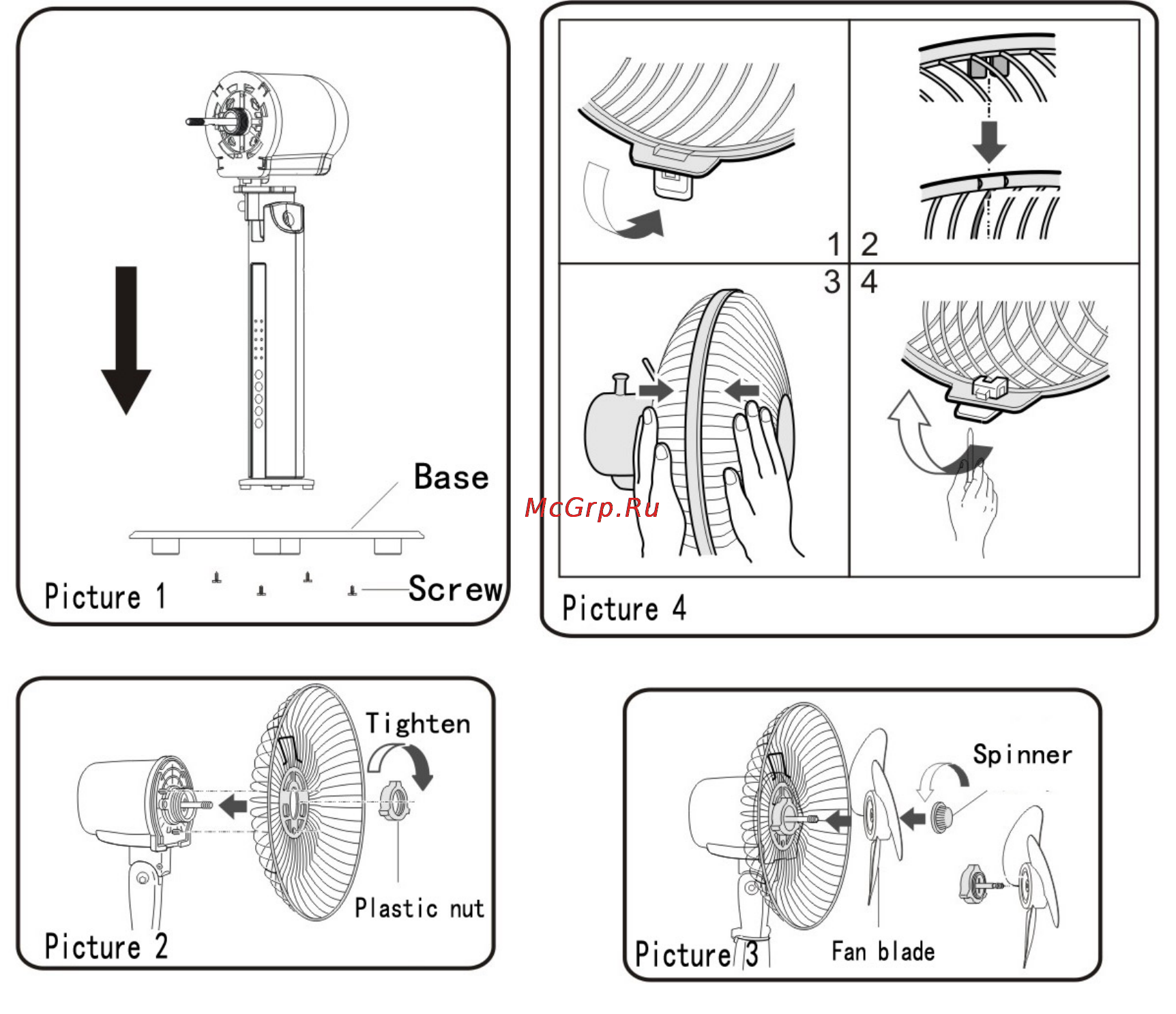

Примітки до малюнку:

Picture 1 – Малюнок 1

Base – Основа

Screw – Гвинт

Picture 2 – Малюнок 2

Tighten – Затягнути

Plastic nut – Пластмасова гайка

Picture 3 – Малюнок 3

Spinner – Обертовий елемент

Fan blade – Лопать вентилятора

Picture 4 – Малюнок 4
