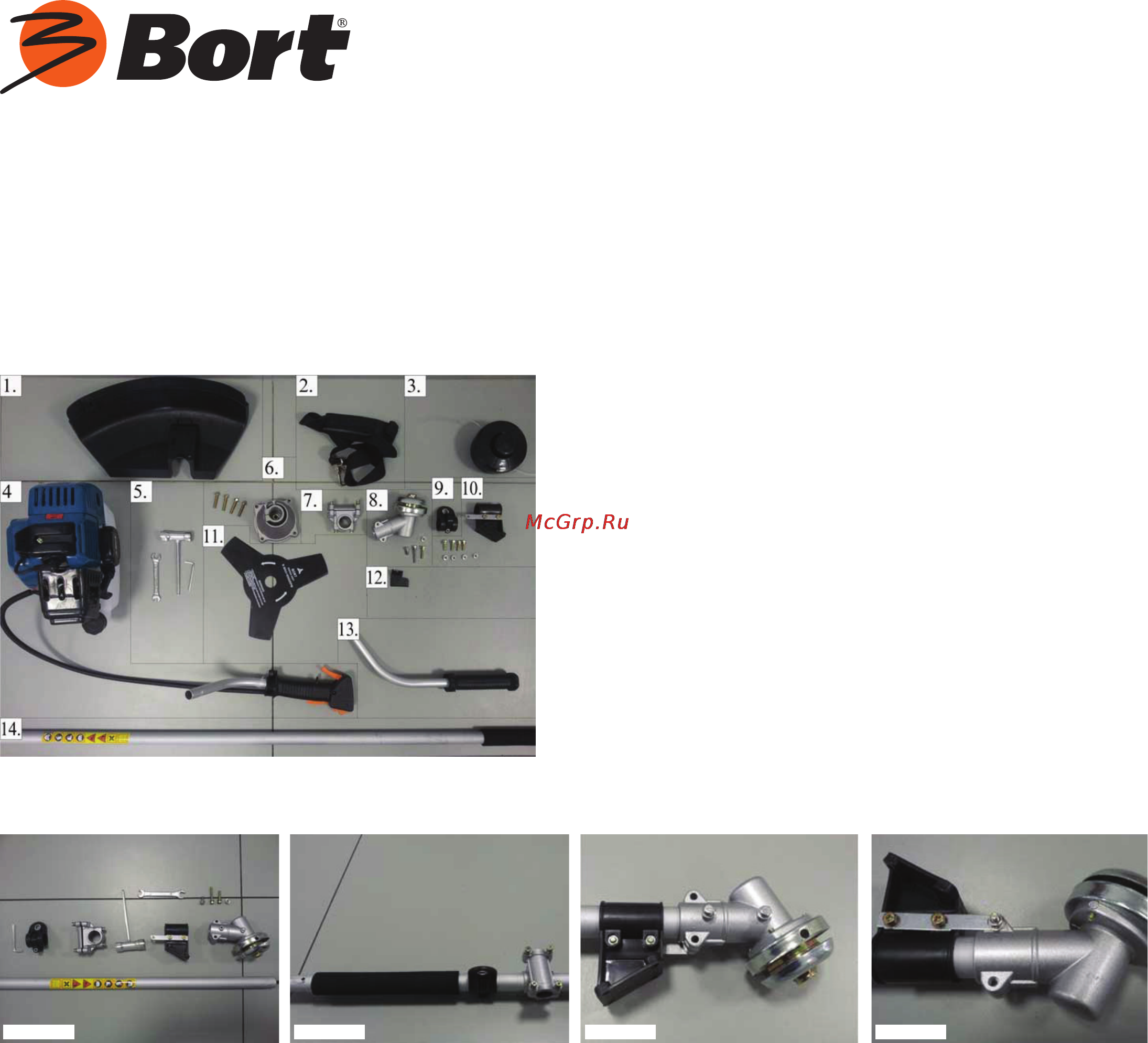

ИНСТРУКЦИЯ

по сборке бензотриммера

BBT-1400A

1.Кожух.

2.Ремень плечевой.

3. Катушка.

4.Блок двигателя в сборе с рукояткой управления.

5. Набор ключей.

6.Муфта сцепления.

7. Кронштейн крепления рукояток..

8. Редуктор.

9. Крепление ремня плечевого.

10.Кронштейн крепления кожуха.

11 Нож трёхлопастной.

12. Нож кожуха.

13. Вспомогательная рукоятка.

14. Штанга триммера.

1.Сборка штанги триммера.

1.1. Подготовить необходимые комплектующие в соответствии с Рисунком 2.

1.2. Расположить штангу таким образом, чтобы крепежное отверстие у штанги было

обращено вверх (Рисунок 3). Установить и закрепить крепление ремня плечевого поз. 9

на штангу поз.14. (Следует устанавливать крепление таким образом, чтобы кольцо

крепления ремня было обращено вверх, а зажим крепления находился с обратной

стороны штанги. см. Рисунок 3.)

1.3. Установить и закрепить кронштейн крепления рукояток, как показано на Рисунке 3.

1.4. Установить кронштейн крепления кожуха поз.10 (как показано на Рисунке 4) ,

установить редуктор поз.8 на штангу поз.14. Крепежные отверстия в корпусе редуктора

и в штанге должны совпасть. Совместив отверстия следует закрепить редуктор с

помощью болта.

1.5.Со стороны крепления болта (Рисунок 4) установить длинный винт в нижнее

отверстие крепления таким образом, чтобы он прошел через металлическую пластину

кронштейна кожуха. Поверх металлической пластины установить гайку. Установить

короткий винт в верхнее отверстие корпуса редуктора (Рисунок 4).

Рисунок 2 Рисунок 3 Рисунок 4

Рисунок 5

Порядок сборки триммера
