1.6.Установить и закрепить нож кожуха (Рисунок 6).

1.7.Установить кожух. (Рисунок 7) и закрепить его продев винты через отверстия на

кронштейне и закрепив гайками со стороны кожуха

2.Подготовка и соединение блок мотора с собранной штангой.

2.1Установить муфту сцепления поз.6 на блок двигателя поз.4 и закрепить с помощью

болтов (Рисунок 8). При установке следует ориентировать муфту таким образом, чтобы

болт крепления штанги был направлен вверх (к стикеру с наименованием и техн.

данными устройства)

2.2.Соединить штангу и муфту сцепления блок мотора с установленной муфтой

предварительно сориентировав крепежное отверстие у основания штанги и крепежный

болт находящийся в муфте сцепления.(Рисунок 9.)

3.Завершение сборки триммера.

3.1.Установить рукоятки в кронштейн для крепления рукояток. (Рисунок 10.)

3.2. Закрепить ремень плечевой поз.2 на креплении. (Рисунок 11.)

3.3. В зависимости от типа работ установить нож трехлопастной поз. 11. (Рисунок 12) или

катушку поз. 3 (Рисунок 13.)

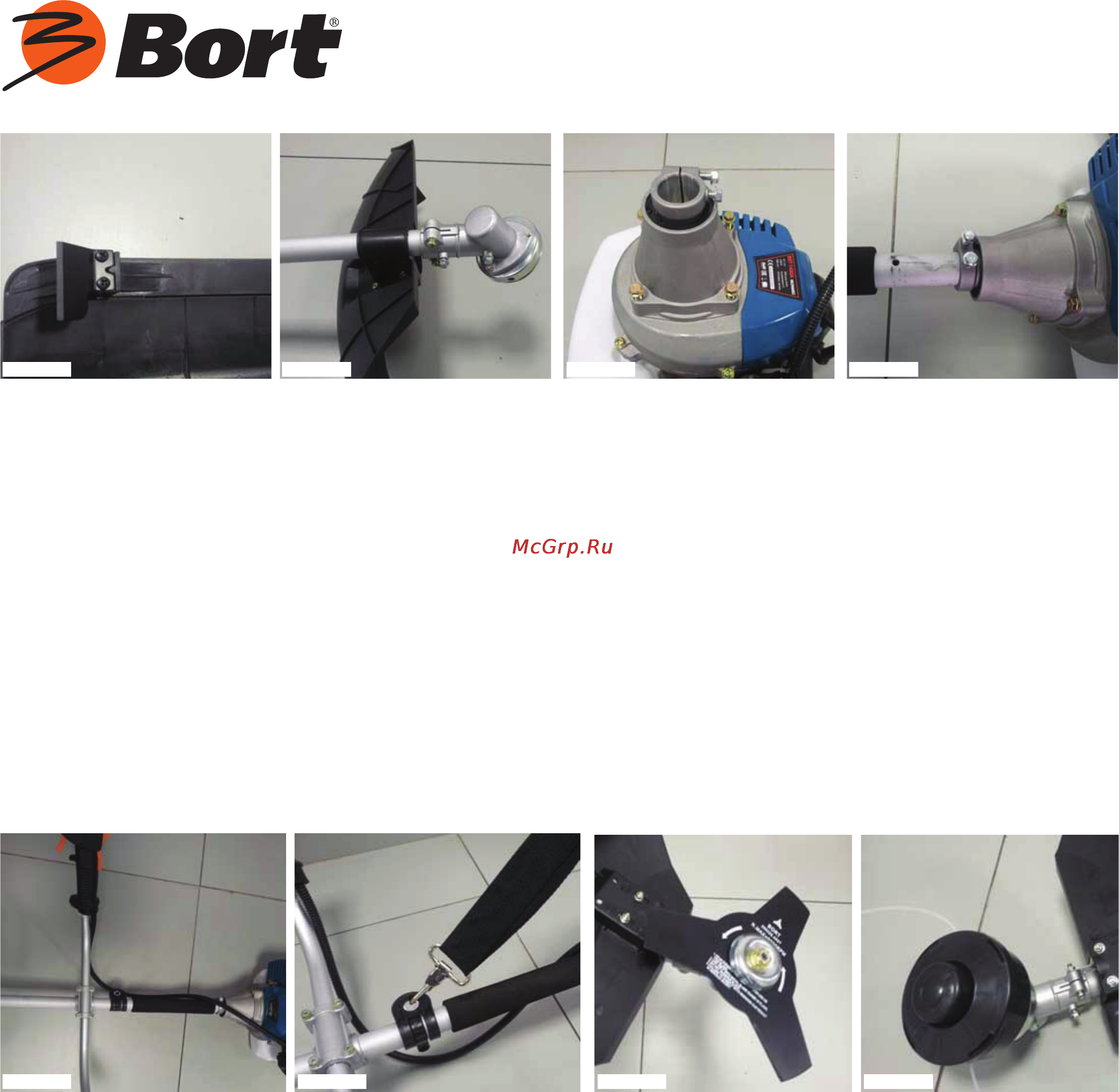

Рисунок 6 Рисунок 7 Рисунок 8 Рисунок 9

Рисунок 10 Рисунок 11 Рисунок 12 Рисунок 13
