Asko TDC145V [4/56] Tørretumblerensplacering

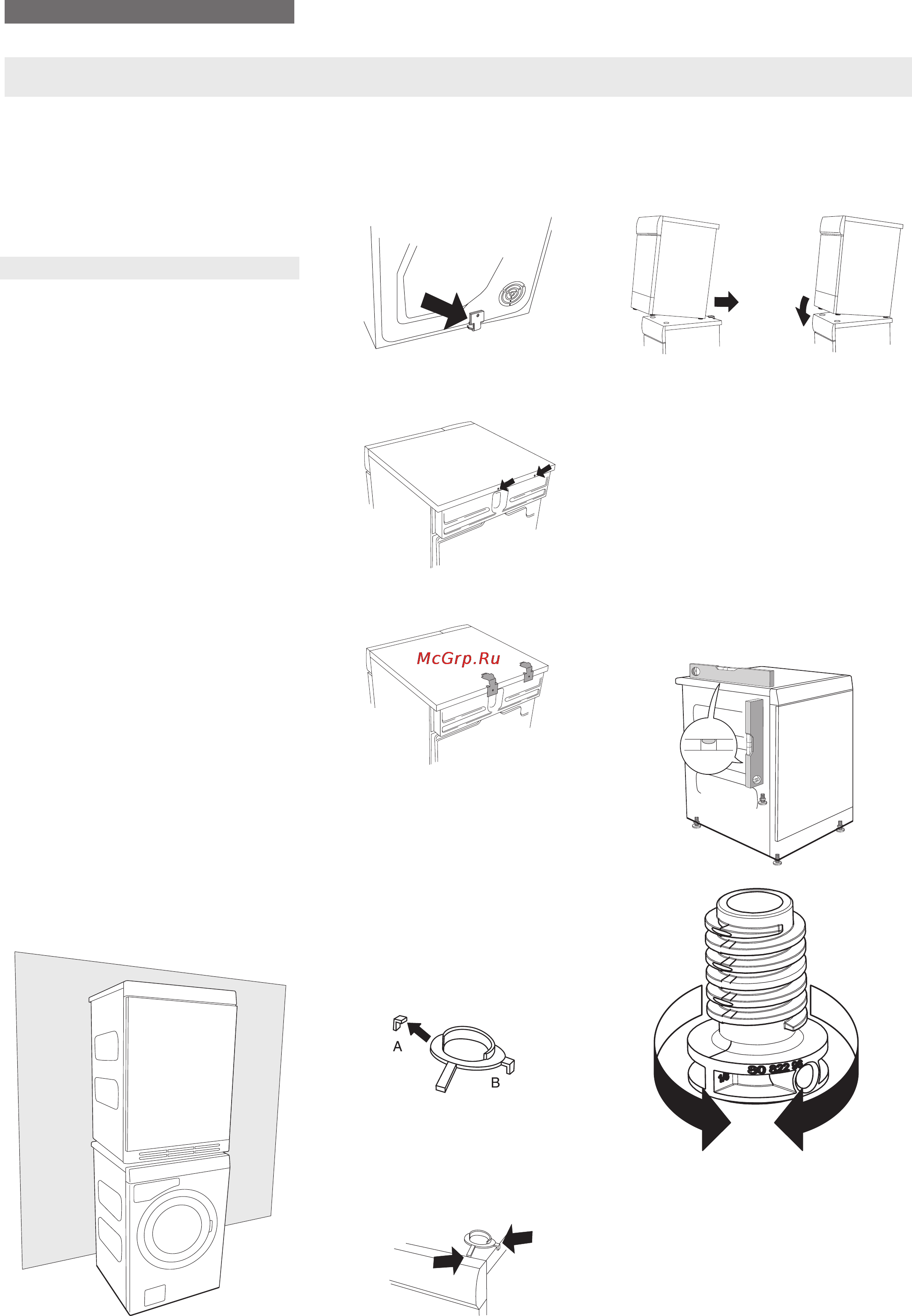

![Asko TDC145V [4/56] Tørretumblerensplacering](/views2/1124737/page4/bg4.png)
4
Ved vaskesøjlemontering skal man gøre som
følger:
1. Løsn væltesikringen.
Skru skruven tilbage.
2. Skru de to markerede skruer på
vaskemaskinens bagside af.
3. Fastgør væltesikringen med skruerne som
vist på billedet.
4. På vaskemaskinens topdæksel fastgøres de
plastkopper, der skal fiksere tørretumblerens
forfødder. Dette er vigtigt, for det er først,
når tumblerens fødder står i plastkopperne,
at man ved, at tumbleren er korrekt placeret
på vaskemaskinen.
Fjern tap A på den kop, der monteres på
højre side, og fjern tap B på den kop, der
monteres på venstre side. Fjern derefter
papiret fra den selvklæbende flade under
plastkopperne.
5. Justér plastkopperne, så de ”tapper”, der
er vist med pile, ligger mod topdækslets
forkant hhv. sidekant, og tryk dem fast på
topdækslet. Fjern derefter de resterende
tapper.
6. Skub tumbleren ind under pladevinklerne.
Hold samtidig forkanten 10 mm til 20 mm.
7. Sæt tumblerens forfødder ned i
plastkopperne og justér, så tumbleren står
vandret.
A
Dansk
Tørretumbleren kan placeres fritstående
eller som vaskesøjle. Husk, at tørretumbleren
producerer varme, og at den derfor ikke må
placeres i et alt for lille rum. Hvis rummet
er meget lille, tager tørringen længere tid på
grund af den begrænsede luftmængde.
Advarsel!
• Eventuel el-installation skal udføres af en
autoriseret fagmand.
• Maskinen må ikke installeres bag en låsbar
dør, en skydedør eller en dør med hængsler
på modsatte side af tørretumblerens.
• Ventilationen i tørretumblerens sokkel må
ikke blokeres af et gulvtæppe eller lign.
Tip!
• For at forbedre luftudskiftningen skal man
lade døren være åben ind til det rum, hvor
tørretumbleren er placeret.
A. Fritstående
Tørretumbleren kan placeres ved siden
af vaskemaskinen. Der skal være mindst
5 mm frirum mellem vaskemaskinen og
tørretumbleren.
Hvis kunden har problemer med, at maskinen
skrider, når den står på et gulv med lav friktion,
kan plastkopperne sættes på under
tørretumblerens fødder (mellem fod og gulv).
B. Vaskesøjle
Tørretumbleren kan stilles oven på en
ASKO vaskemaskine. I så fald bruger
man de vaskesøjlebeslag (fodkopper og
væltesikringer), der følger med maskinen. De
2 fodkopper ligger i en pose i tromlen, og de
2 væltesikringer er fastgjort nederst til venstre
på maskinens bagside. En udtrækkelig plade
kan bestilles hos din lokale forhandler.
Justér fødderne
Skru fødderne ind eller ud, så tumbleren
står stabilt og vandret på gulvet eller på
vaskemaskinen.
Tørretumblerens placering
