108

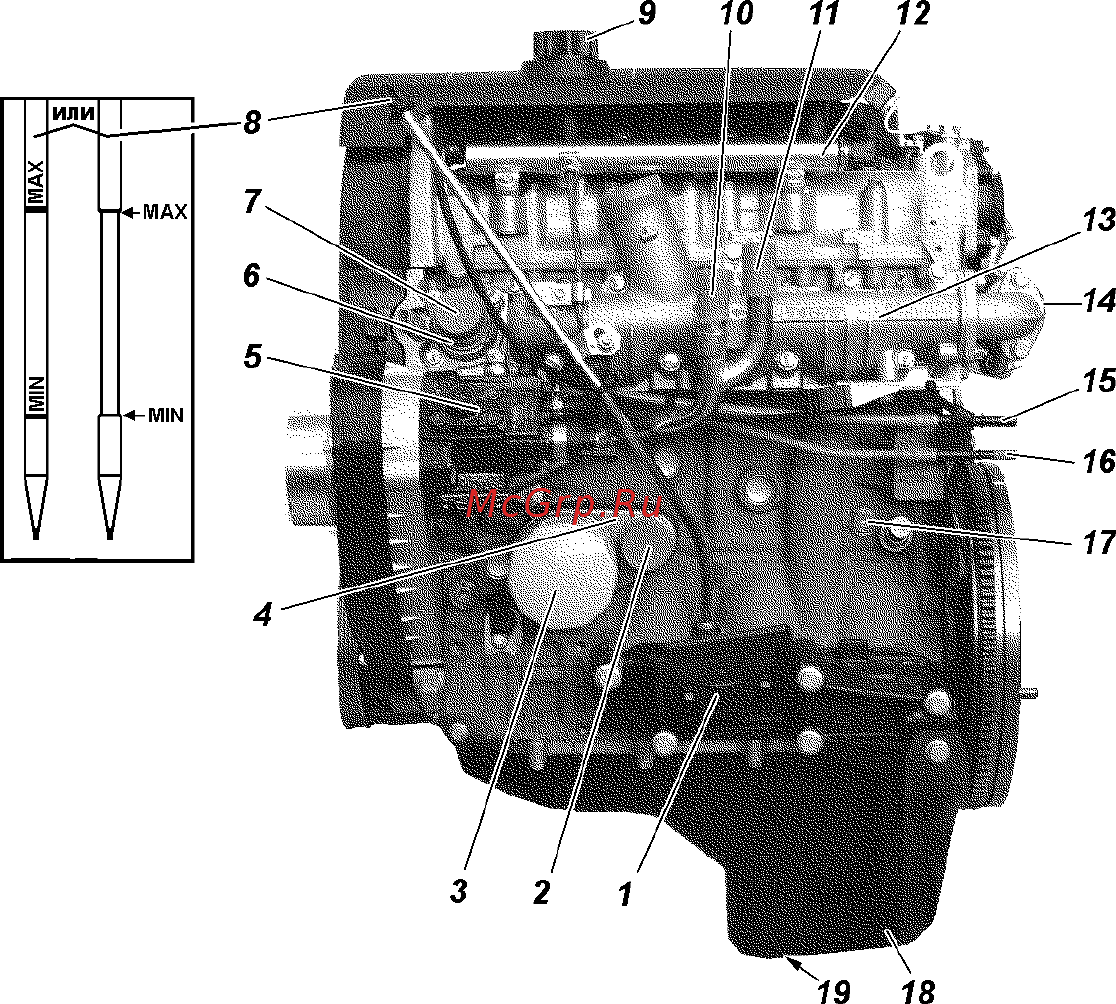

Ðèñ. 9.14. Äâèãàòåëü (âèä
ñëåâà):
1 -êðîíøòåéí ïîäâåñêè
äâèãàòåëÿ; 2 -ïàòðóáîê
øëàíãà ïîäà÷è îõëàæäàþùåé
æèäêîñòè èç ðàäèàòîðà; 3 -ôèëüòð ìàñëÿíûé;
4 -æèäêîñòíî-ìàñëÿíûé òåïëîîáìåííèê;
5 -òîïëèâíûé íàñîñ âûñîêîãî äàâëåíèÿ; 6 -êîðïóñ òåðìîñòàòà;
7 -ïàòðóáîê øëàíãà ïîäà÷è îõëàæäàþùåé æèäêîñòè â ðàäèàòîð; 8 -
óêàçàòåëü óðîâíÿ ìàñëà; 9 -êðûøêà ìàñëîíàëèâíîé ãîðëîâèíû; 10 -
ïàòðóáîê øëàíãà ðàñøèðèòåëüíîãî áà÷êà; 11 -ïàòðóáîê ñëèâíîãî øëàíãà
îòîïèòåëÿ ñàëîíà; 12 -ðàìïà òîïëèâíàÿ; 13 -êîëëåêòîð âïóñêíîé; 14 -
îõëàäèòåëü ñèñòåìû ðåöèðêóëÿöèè îòðàáîòàâøèõ ãàçîâ; 15 -òðóáêà ñëèâà
òîïëèâà; 16 -òðóáêà ïîäà÷è òîïëèâà; 17 -ïðîáêà ñëèâà îõëàæäàþùåé
æèäêîñòè èç áëîêà öèëèíäðîâ; 18-êàðòåð ìàñëÿíûé; 19 -ïðîáêà ñëèâíîãî
îòâåðñòèÿ ìàñëÿíîãî êàðòåðà
Óðîâåíü ìàñëà äîëæåí íàõîäèòüñÿ ìåæäó ìåòêàìè "min" è
"max" óêàçàòåëÿ 8 (ðèñ. 9.14) óðîâíÿ ìàñëà. Ìàñëî äîëèâàéòå
÷åðåç ìàñëîíàëèâíóþ ãîðëîâèíó, çàêðûâàåìóþ êðûøêîé 9.
Óðîâåíü ìàñëà íå äîëæåí ïðåâûøàòü ìåòêè “max” óêàçàòåëÿ,
â ïðîòèâíîì ñëó÷àå ìàñëî ÷åðåç ñèñòåìó âåíòèëÿöèè áóäåò
ïîïàäàòü â êàìåðó ñãîðàíèÿ. Óðîâåíü ìàñëà íèæå ìåòêè “min”
ïðèâåäåò ê âûõîäó èç ñòðîÿ äâèãàòåëÿ.
Ïðèìåíÿéòå òîëüêî ðåêîìåíäîâàííûå ìàñëà.
Çàïðåùàåòñÿ ñìåøèâàíèå ìîòîðíûõ ìàñåë ðàçëè÷íûõ
òîðãîâûõ ìàðîê è ðàçëè÷íûõ ôèðì.

Содержание

13 6 14 5 15 16 17 Рис 9 14 Двигатель вид слева 1 кронштейн подвески двигателя 2 патрубок шланга подачи охлаждающей жидкости из радиатора 3 фильтр масляный 19 18 4 жидкостно масляный теплообменник 5 топливный насос высокого давления 6 корпус термостата 7 патрубок шланга подачи охлаждающей жидкости в радиатор 8 указатель уровня масла 9 крышка маслоналивной горловины Ю патрубок шланга расширительного бачка 11 патрубок сливного шланга отопителя салона 12 рампа топливная 13 коллектор впускной 14 охладитель системы рециркуляции отработавших газов 15 трубка слива топлива 16 трубка подачи топлива 17 пробка слива охлаждающей жидкости из блока цилиндров 18 картер масляный 19 пробка сливного отверстия масляного картера Уровень масла должен находиться между метками min и max указателя 8 рис 9 14 уровня масла Масло доливайте через маслоналивную горловину закрываемую крышкой 9 Уровень масла не должен превышать метки max указателя в противном случае масло через систему вентиляции будет попадать в камеру сгорания Уровень масла ниже метки min приведет к выходу из строя двигателя Применяйте только рекомендованные масла Запрещается смешивание моторных масел различных торговых марок и различных фирм 108
