Ульяновский Автомобильный Завод UAZ PATRIOT УАЗ Патриот (2009) Инструкция по эксплуатации онлайн [140/182] 11773

Содержание

• Внимание 2
• Глава 1 общие сведения 3
• Идентификационный номер двигателя fia iveco выбит на 5
• Площадке расположенной елевой стороны блока цилиндров рис 1 5
• Глава 2 требования безопасности 22
• И предупреждения 22
• Автомобиля 27
• Глава 3 органы управления 27
• Оборудование салона и кузова 27
• Водителя наименование позиций см в тексте 28
• Глава 4 подготовка автомобиля к 76
• Глава 5 обкатка нового автомобиля 76
• Работе после получения его с завода 76
• Глава 6 пуск и остановка двигателя 77
• Автомобиля в различных дорожных 80
• Глава 7 особенности вождения 80
• Метеорологических и климатических 80
• Условиях 80
• Глава 8 буксирование автомобиля 84
• Автомобиля 85
• Глава 9 техническое обслуживание 85
• Max указателя 8 рис 9 4 уровня масла масло доливайте через маслоналивную горловину закрываемую крышкой 9 108
• В противном случае масло через систему вентиляции будет попадать в камеру сгорания уровень масла ниже метки min приведет к выходу из строя двигателя 108
• Применяйте только рекомендованные масла запрещается смешивание моторных масел различных 108
• Торговых марок и различных фирм 108
• Уровень масла должен находиться между метками min и 108
• Уровень масла не должен превышать метки max указателя 108
• Вентиляции и не допускайте работу двигателя при открытой маслозаливной горловине это вызывает повышенный унос масла с картерными газами и загрязнение окружающей среды 110
• Внимание охлаждающая жидкость ядовита храните 110
• Жидкость в плотно закрытой таре при работе с охлаждающей жидкостью соблюдайте следующие правила 110
• Жидкость может попасть в полость рта 110
• Избегайте любых операций в результате которых эта 110
• Не давайте высохнуть жидкости попавшей на кожу а 110
• При эксплуатации не нарушайте герметичность системы 110
• Система вентиляции картера двигателя 110
• Система охлаждения двигателя 110
• Сразу же смойте теплой водой с мылом 110
• Цепи защищаемые плавкими предохранителями 150
• Жгута проводов колодку 5 отверните винты 4 и снимите заднюю крышку фары 155
• Касаясь колбы лампы при наличии на колбе жировых следов 155
• Установку галогенных ламп производите в перчатках не 155
• Глава 10 инструмент и 162
• Принадлежности 162
• Глава 11 консервация 165
• Глава 12 транспортирование 168
• Глава 13 утилизация 168
• Лампы применяемые на автомобиле 169
• Лампы тип лампы мощность вт 169
• Моменты затяжки основных резьбовых 170
• Соединений кгс м 170
• Смазочные материалы и специальные жидкости 172
• О содержании драгоценных металлов в изделиях 176
• Сведения 176
• Электрооборудования автомобиля 176
• Содержание 177

Похожие устройства

• Samsung HT-DS460 Инструкция по эксплуатации
• Yamaha FG-423S Инструкция по эксплуатации
• Bosch MES 20A0 Инструкция по эксплуатации
• MTD 46 SPB HW Инструкция по эксплуатации
• Haier HRB-331MP Инструкция по эксплуатации
• Ульяновский Автомобильный Завод UAZ PICKUP УАЗ Пикап (2009) Инструкция по эксплуатации
• Samsung HT-DS400 Инструкция по эксплуатации
• D-Link DIR-320/RU Инструкция по эксплуатации
• Maxwell MW-1102 Инструкция по эксплуатации
• Yamaha FG-700MS Инструкция по эксплуатации
• Haier AFL634CS Инструкция по эксплуатации
• Viking MB 3 RT 63610113410 Инструкция по эксплуатации
• Sony XNV-L77BT Инструкция по эксплуатации
• Samsung HT-DS1100 Инструкция по эксплуатации
• Yamaha FG-700S Инструкция по эксплуатации
• D-Link DWA-131 Инструкция по эксплуатации
• Kenwood JE 850 Инструкция по эксплуатации
• Haier AFD634CX Инструкция по эксплуатации
• Partner P53-625D 3 в 1 Инструкция по эксплуатации
• Sony XNV-L66BT Инструкция по эксплуатации

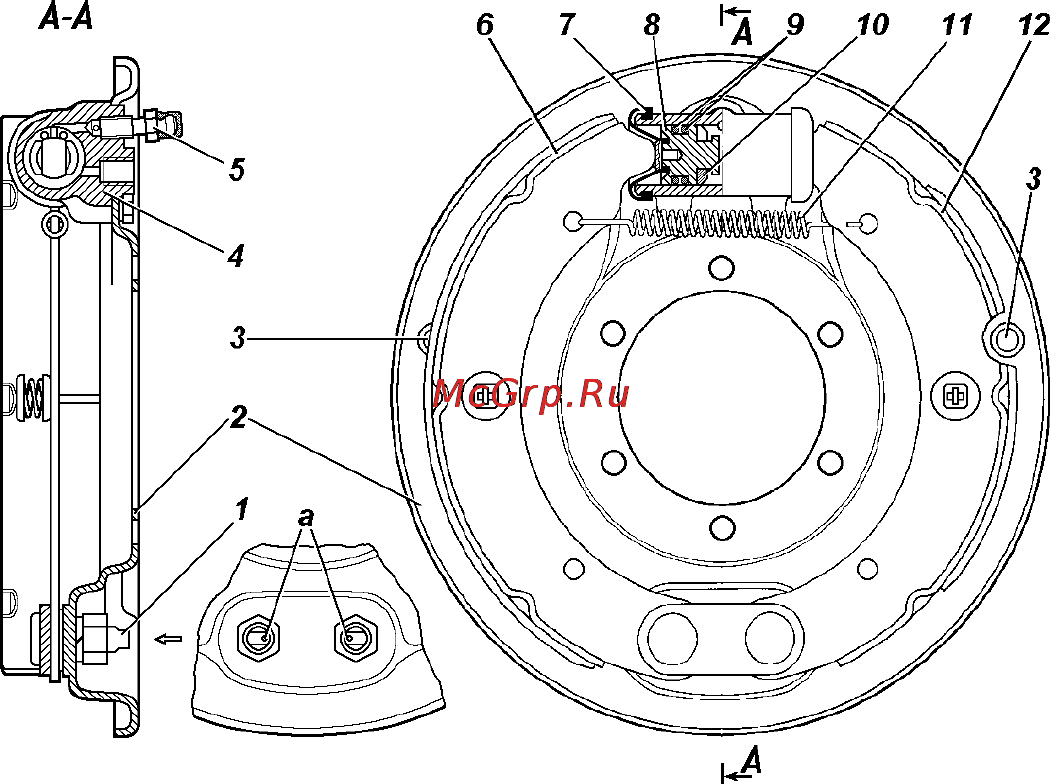

Рис 9 32 Тормоз заднего колеса а метки на опорных пальцах I опорные пальцы 2 щит 3 отверстия для визуального контроля состояния тормозных накладок 4 колесный тормозной цилиндр 5 перепускной клапан 6 12 тормозные колодки 7 защитный колпак 8 поршень 9 уплотнительные кольца 10 упорное кольцо 11 стяжная пружина Переставлять тормозные барабаны с одной ступицы на другую не рекомендуется так как это приводит к увеличению биения рабочих поверхностей барабана Зазор между колодками и барабаном по мере износа накладок восстанавливается автоматически В случае большого износа накладок заклепки утопают менее 0 5 мм их необходимо заменить При замене изношенных колодок или накладок поршень вместе с упорным кольцом необходимо сдвинуть вглубь цилиндра для свободного надевания барабана на колодки После сборки необходимо нажать 2 3 раза на педаль тормоза для установки поршней в рабочее положение Не нажимайте на педаль тормоза при снятом тормозном барабане или снятых колодках переднего тормозного механизма так как под давлением жидкости поршни будут выжаты из колесных цилиндров и жидкость вытечет наружу Для облегчения последующего снятия при каждом снятии барабана зачищайте буртик на краю поверхности трения образующийся от износа барабана 140
