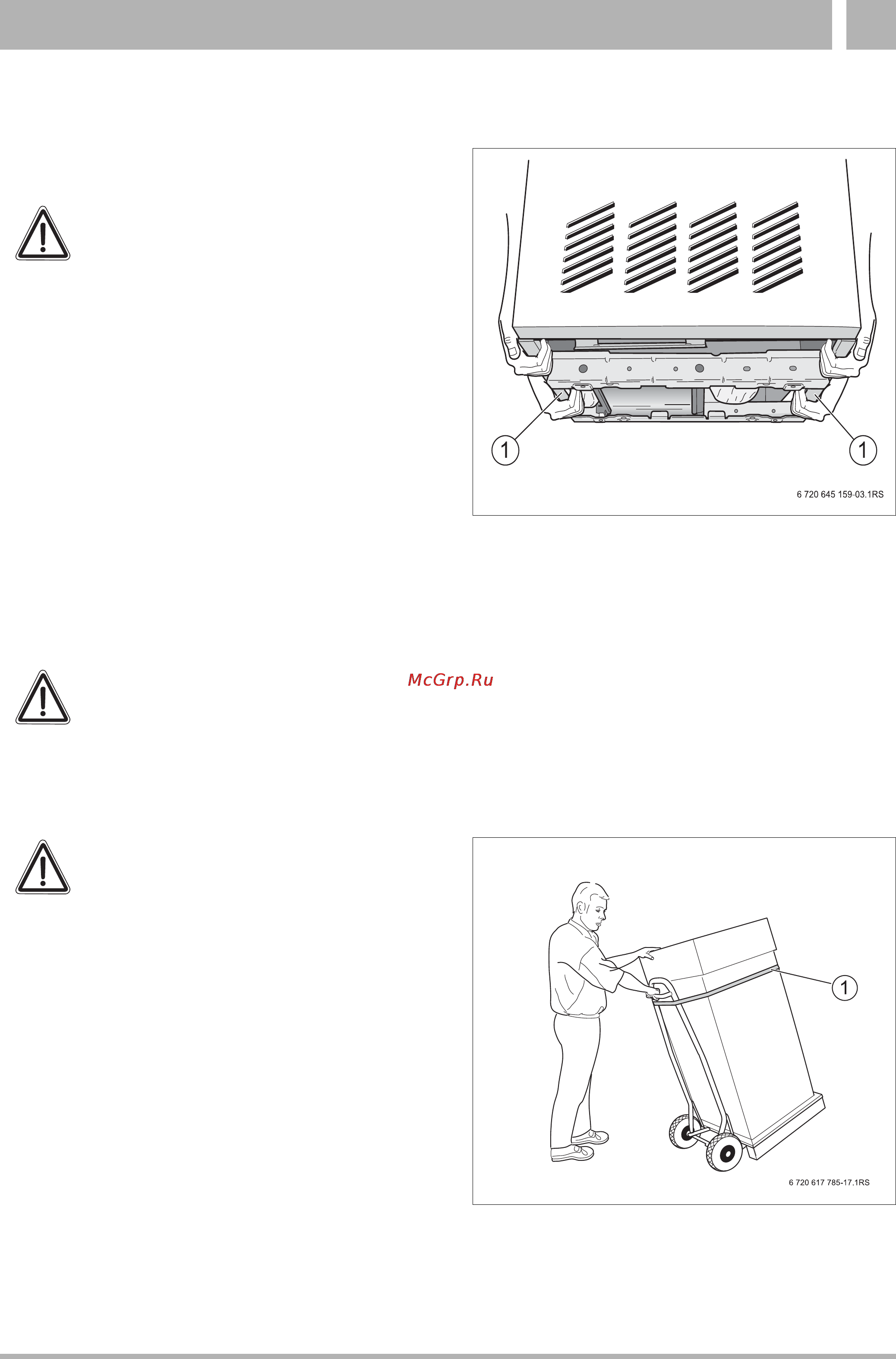

![Buderus LOGANO G124 WS [22/80] Транспортировка котла 5](/views2/1125104/page22/bg16.png)
22
Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию Logano G124 WS • Издание 2013/04
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
Транспортировка котла5
5 Транспортировка котла
В этой главе приведены основные положения по
безопасной и надежной транспортировке отопи-
тельного котла.
ОСТОРОЖНО!
ОПАСНОСТЬ ПОЛУЧЕНИЯ ТРАВМ
из-за неправильного крепления
отопительного котла.
Для транспортировки отопительного
котла применяйте подходящие
транспортные средства, например,
кары со стяжными ремнями, лест-
ничные или ступенчатые кары.
Во избежание падения отопи-
тельного котла, его следует
закрепить на транспортном
средстве.
ОСТОРОЖНО!
ВОЗМОЖНО ПОВРЕЖДЕНИЕ
ОБОРУДОВАНИЯ
из-за ударов при транспортировке.
В объем поставки специального
газового отопительного котла
Logano G124 WS входят узлы,
восприимчивые к ударам.
При транспортировке оберегайте
от ударов все элементы котла.
Соблюдайте транспортные
обозначения на упаковке.
ОСТОРОЖНО!
ВОЗМОЖНО ПОВРЕЖДЕНИЕ
ОБОРУДОВАНИЯ
вследствие загрязнения.
Если отопительный котел собран, но
пока еще не работает, то нужно:
Закрыть все места подключений
отопительного котла, защитив их
от загрязнения.
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
При утилизации упаковки соблюдайте
экологические нормы.
