ST-PS120BDU

Блок бесперебойного питания ST-PS120BDU-BK

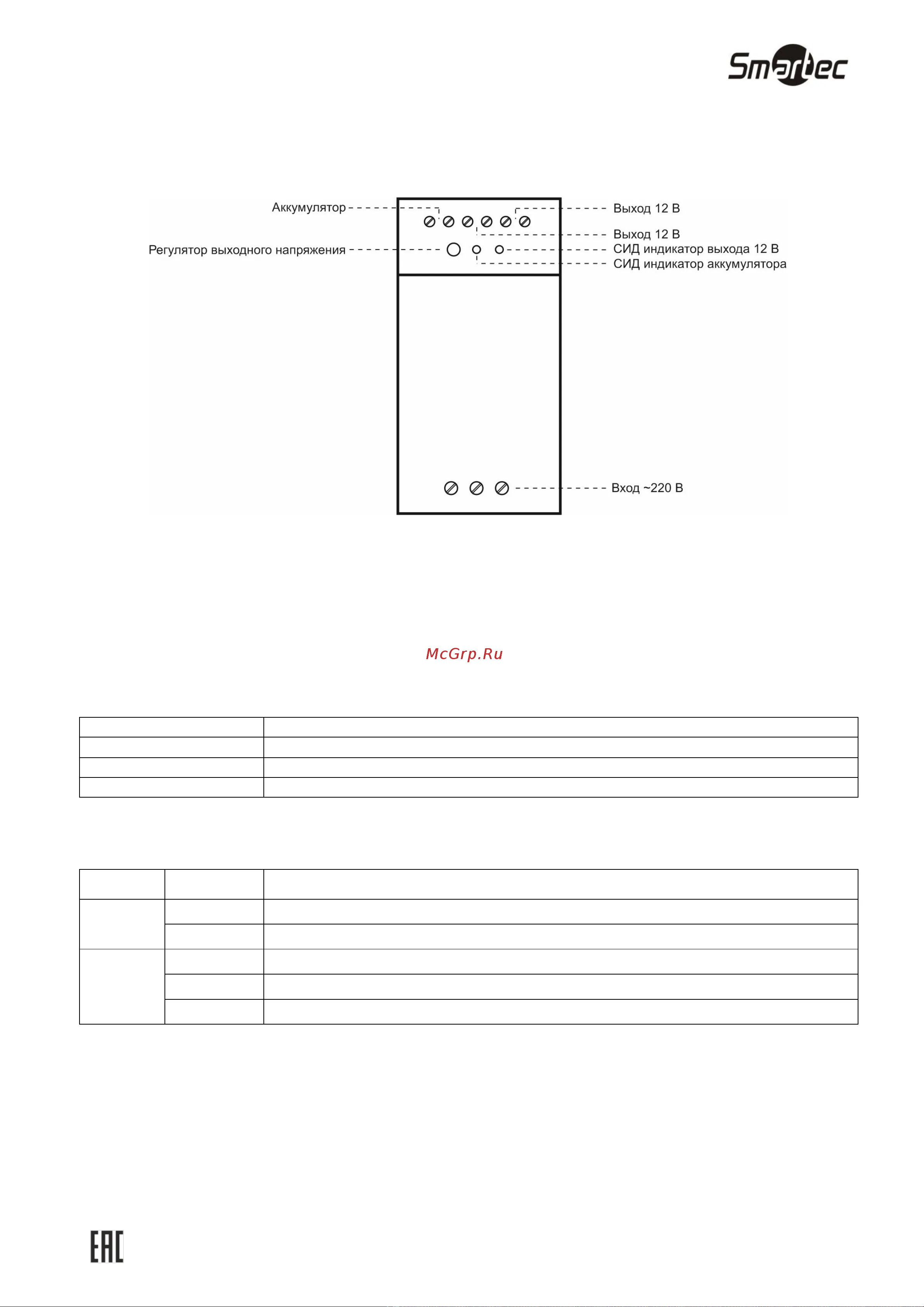

Установка и подключение

1. Закрепите блок питания на DIN-рейке стандарта TS35/7,5 или 15.

2. Устройства, которые необходимо запитать от линии 12 В, следует подключить к контактам +V и -V.

3. При использовании аккумуляторов они должны быть либо кислотными, либо гелевыми. Аккумулятор

следует подключить к контактам –B и +B.

4. Подключите сеть питания 220 В к контактам L, N и GND.

5. При необходимости регулировки выходного напряжения питания выполните настройку с помощью

регулятора V-ADJ.

Назначение контактов

Обозначение

Описание

L, N, GND

Подключение линии питания 220 В. L – фаза, N – нейтраль, GND - заземление

+V, -V

Выход 12 В блока питания.

+B, -B

Подключение аккумулятора резервирования питания.

Индикация

Индикатор

Состояние

Описание

Зеленый

ВКЛЮЧЕН

12 В в норме

ВЫКЛЮЧЕН

Отсутствует питание

Желтый

ВКЛЮЧЕН

Батарея в норме

МИГАЕТ

Батарея заряжается

ВЫКЛЮЧЕН

Отсутствует питание
