ST-PS205DDX
1

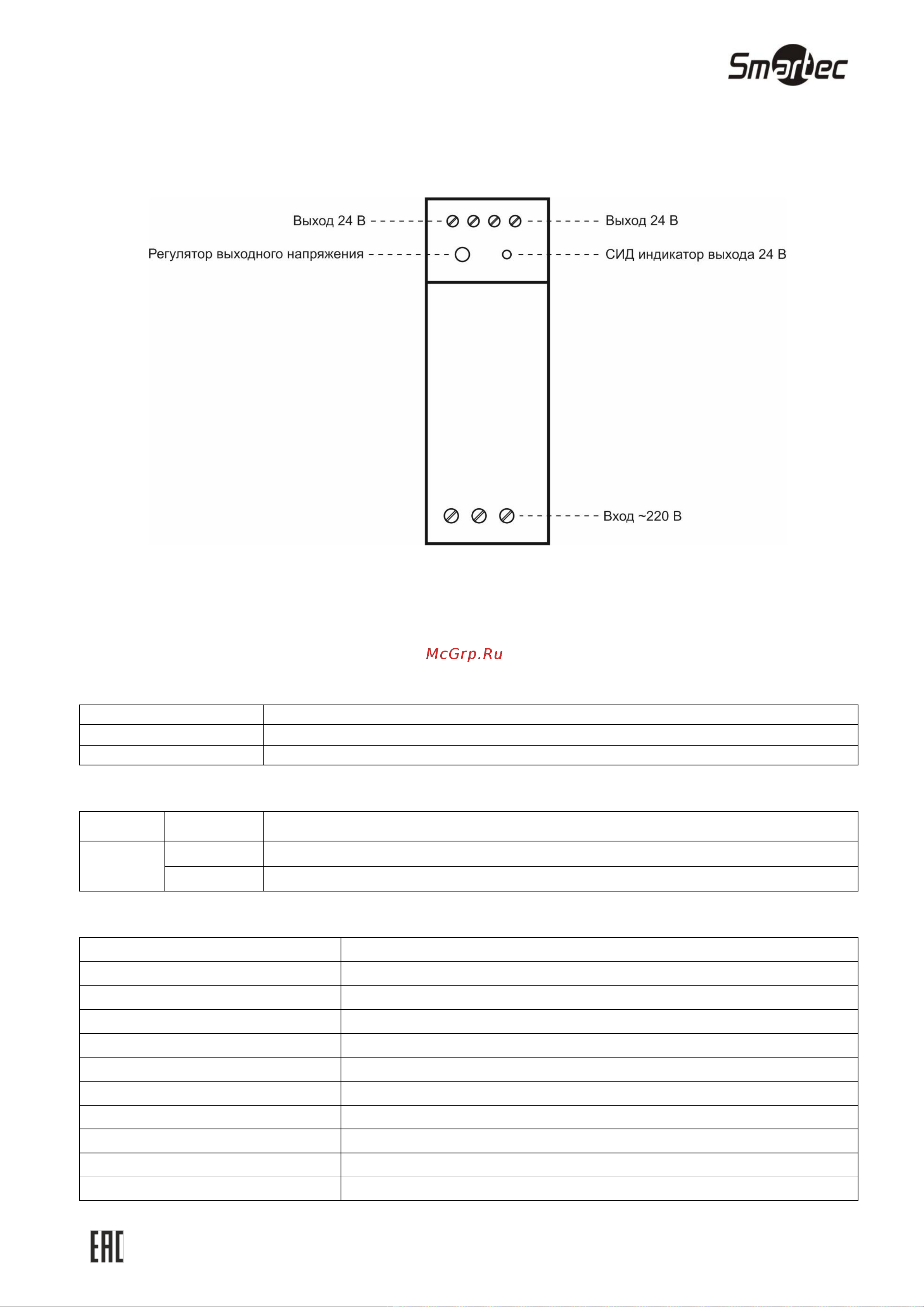

Блок питания ST-PS205DDX-BK
Установка и подключение
1. Закрепите блок питания на DIN-рейке стандарта TS35/7,5 или 15.
2. Устройства, которые необходимо запитать от линии 24 В, следует подключить к контактам +V и -V.
3. Подключите сеть питания 220 В к контактам L, N и GND.
4. При необходимости регулировки выходного напряжения питания выполните настройку с помощью
регулятора V-ADJ.
Назначение контактов
Обозначение
Описание
L, N, GND
Подключение линии питания 220 В. L – фаза, N – нейтраль, GND - заземление
+V, -V
Выход 24 В блока питания.
Индикация
Индикатор
Состояние
Описание
DC
Зеленый
ВКЛЮЧЕН
24 В в норме
ВЫКЛЮЧЕН
Отсутствует питание
Технические параметры
Параметры
Значение
Модель:
ST-PS205DDX-BK
Входное напряжение:
190 - 265 В, 50 Гц
Выходное напряжение (~220В):
24 – 28 В постоянного тока
Выходной ток:
5 А (кратковременно 5,5 А)
Стабилизация напряжения:
Да
Защита от короткого замыкания:
Да
Защита нагрузки:
Да
Рабочая температура:
от -20 до +50 С
Рабочая влажность:
20% - 80%
Габариты:
43х124х113 мм
