ST-PS103BNS-WT, ST-PS105BNS-WT и ST-PS108BNS-WT

Блоки бесперебойного питания

ST-PS103BNS-WT, ST-PS105BNS-WT и ST-PS108BNS-WT

Установка и подключение

1. Закрепите блока питания с использованием винтов или на DIN-рейке стандарта TS35/7,5 или 15.

2. Подключите сеть питания 220 В к контактам L и N.

Для подключения линий питания используйте кабель не менее 0,75 мм

3. Устройства, которые необходимо запитать от линии 12 В, следует подключить к контактам -OUT и +OUT.

4. При необходимости использования аккумуляторов они должны быть либо кислотными, либо гелевыми.

Аккумулятор следует подключить к контактам – BATTERY +.

5. Для начального включения блока питания без сети питания 220 В от аккумуляторных батарей используйте

кнопку RESET.

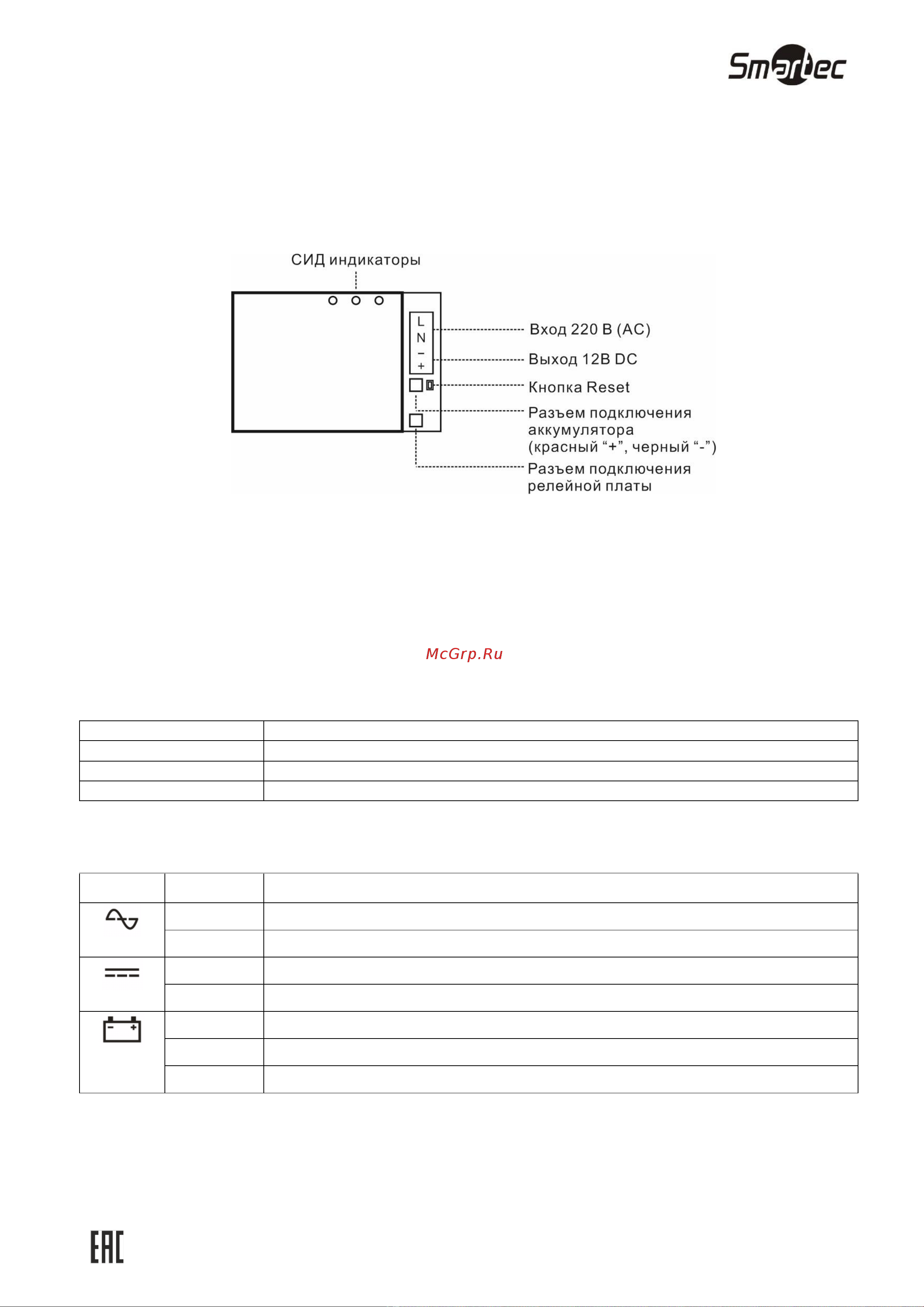

Назначение контактов

Обозначение

Описание

L, N

Подключение линии питания 220 В. L – фаза, N – нейтраль, G – заземление.

+OUT, -OUT

Выход 12 В блока питания.

- BATTERY +

Подключение аккумулятора резервирования питания.

Индикация

Индикатор

Состояние

Описание

Красный

ВКЛЮЧЕН

220 В в норме

ВЫКЛЮЧЕН

220 В отсутствует

Зеленый

ВКЛЮЧЕН

12 В в норме

ВЫКЛЮЧЕН

12 В отсутствует

Желтый

ВКЛЮЧЕН

Батарея заряжена

МИГАЕТ

Батарея заряжается

ВЫКЛЮЧЕН

220 В отсутствует
