Yamaha GIGMAKER [2/3] Установка том тома

Сборка бас-барабана

(A)

(B)

Резиновая

прокладка

зажима

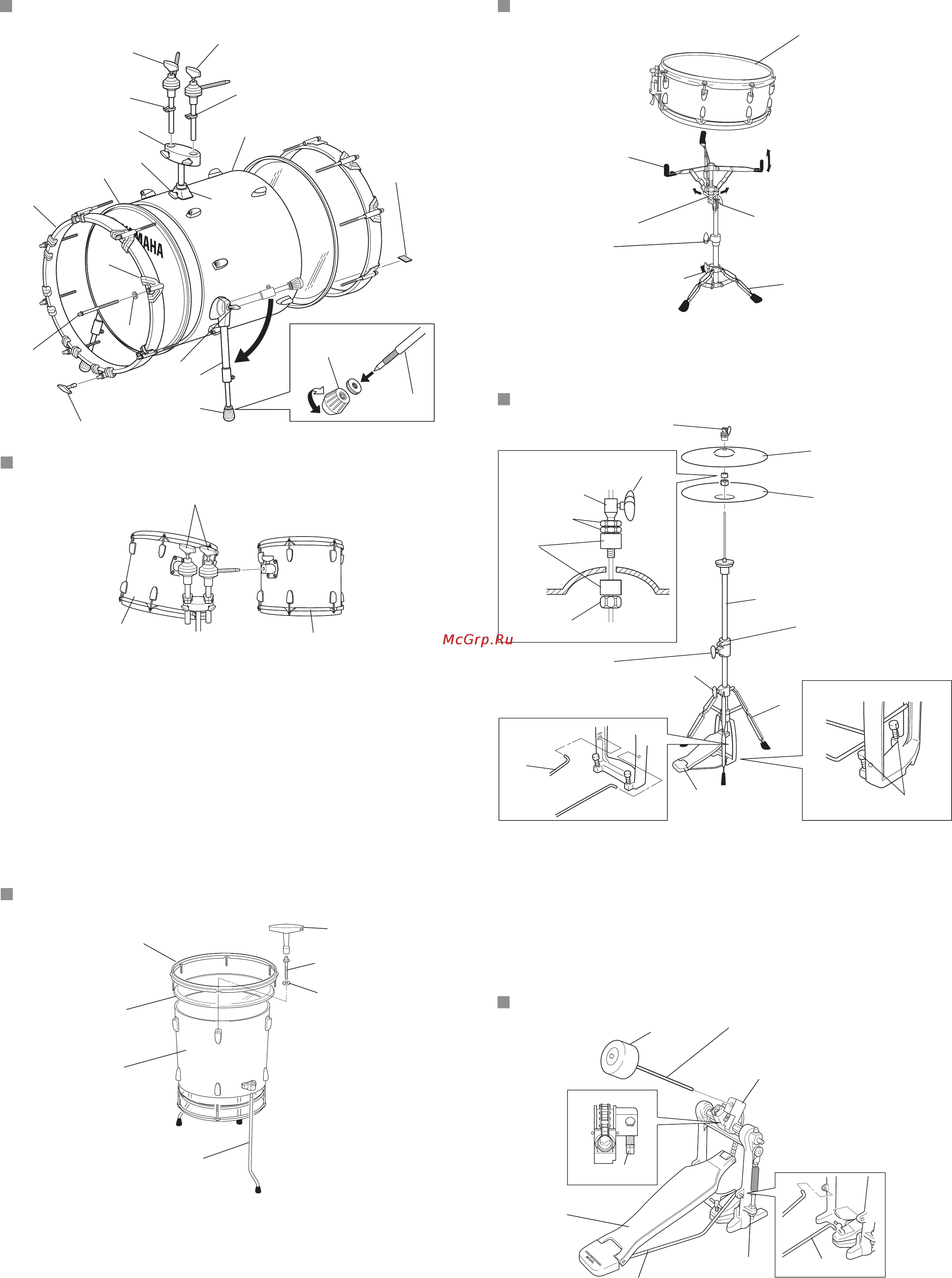

Установка том-тома

1 Наденьте пластик 2, затем обод 3 на корпус бас-барабана 1, после этого установите болты 4,

шайбы 5 и захваты бас-барабана 6 и затяните болты по одному крест-накрест.

❊ Немного затяните болты пальцами, затем полностью затяните настроечным ключом 7.

(См. раздел «Процедура натягивания барабанного пластика»).

2 Ослабьте крепежный болт 8 на ножках бас-барабана, затем поверните ножки 9 в нужное положение

(рис. A) и немного затяните их.

После определения оптимального положения ножки бас-барабана затяните крепежный болт 8.

(Такое положение ножек можно определить по маркировке на основании ножек бас-барабана и

самих ножках 9). Наконечники ножек 0 можно зафиксировать путем вращения в любом

направлении (рис. B).

3 Вставьте зажим в зажим A трубки и затяните болт C.

❊ Информация о зажиме с функцией запоминания D

Прикрепление зажимов с функцией запоминания D к зажимам E ускоряет последующую установку

благодаря тому, что высота и положение остаются неизменными.

❊ Информация о шаровом зажиме E

Шаровой зажим E используется для регулировки угла игровой поверхности и обеспечивает гибкую

настройку тома-тома F.

Сборка напольного том

1 Как и в случае в бас-барабаном, наденьте пластик 2, затем обод 3 на корпус тома 1, после этого

установите болты 4 и шайбы напольного тома 5 и затяните их. Настроечным ключом 6 слегка

затяните болты по одному крест-накрест.

(Полные инструкции по натягиванию барабанного пластика см. в разделе «Процедура натягивания

барабанного пластика»).

2 Установите ножки напольного тома 7. Чтобы обеспечить устойчивость сборки, убедитесь, что

раздвинутые ножки находятся под правильными углами по отношению к окружности барабана.

Сборка малого барабана

1 Разведите ножки 1 и зафиксируйте их с помощью барашкового болта для ножек 2.

2 Поднимите и раскройте рычаги 3.

3 Поставьте малый барабан 4 на рычаги. С помощью поворотной гайки 5 постепенно закрывайте

рычаги, пока малый барабан не зафиксируется.

4 С помощью барашковой гайки 6 настройте удобный угол расположения малого барабана.

Болт регулировки

высоты рычага

Открыть

Закрыть

Открыть

Закрыть

Сборка стойки для хай-хэт

1 После разведения ножек 1 вставьте соединительные стержни педальки 2 (рис. D) в отверстия на

собранной раме педальки, затем затяните барашковый болт для ножек 3.

2 Снимите муфту 5 с верхней трубки 4.

3 Прикрепите муфту 5 к верхней тарелке хай-хэт 6. Затяните гайку 7 и болт 8 муфты сверху и снизу

тарелки, затем затяните стопорные гайки

9, чтобы закрепить верхнюю тарелку хай-хэт 6. (рис. E)

4 Надев нижнюю тарелку хай-хэт 0 на стойку, установите верхнюю тарелку хай-хэт с прикрепленной

муфтой и зафиксируйте с помощью барашкового болта A.

❊ Информация о болтах регулировки шпор (шипов) B

Стойка для хай-хэт снабжена шипами (шпорами). Их длину можно настраивать с помощью

регулировочных болтов

B. (рис. F)

❊ О других регулировках

Перед использованием стоек для хай-хэт, снабженных системами регулировки натяжения пружин

или системами регулировки положения ножек, внимательно прочитайте это руководство.

5= 7+ 8+ 9+ A

(E)

(D)

(F)

Болт регулировки высоты

В о й ло чн а я

прокладка

Ножная педаль

Зажим с функцией запоминания

Сборка педали

1 Вставьте соединительный стержень 1. (рис. C)

2 Присоедините колотушку 3 к опоре 2 вала. Зафиксируйте крепежным болтом 4 колотушки.

❊ Информация о гайке 5 регулировки пружины

Гайка регулировки пружины используется для настройки натяжения пружины.

(C)

Вал колотушки

Ножная педаль
