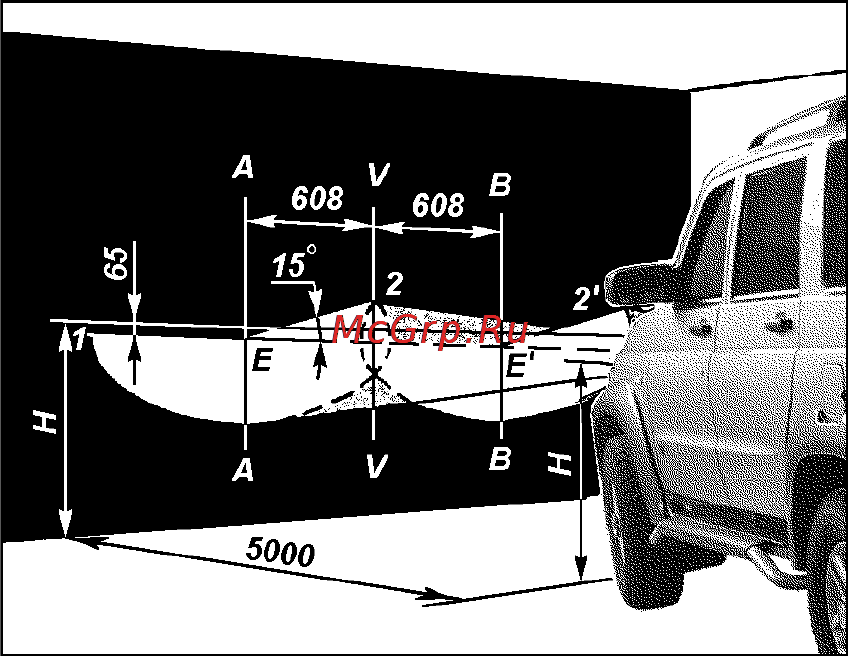

Система освещения световой и звуковой сигнализации Обслуживание фар заключается в их регулировке и замене вышедших из строя ламп Ре1улировку фар производите в следующей последова тельности 1 Установите полностью заправленный и снаряженный автомобиль с нормальным давлением воздуха в шинах и нагруженным сиденьем водителя 750 Н 75 кгс на ровной горизонтальной площадке на расстоянии 5 м от экрана со специальной разметкой рис 9 32 2 Установите регулятор 3 см рис 3 2 корректора фар в положение 0 3 Включите ближний свет фар и поочередно закрывая каждую фару вращением регулировочного винта 1 рис 9 33 и регулировочной шестерни 2 добейтесь чтобы светотеневая граница слева от точек Е и Е совпадала с линией 1 а справа с линиями 2 и 2 для левой и правой фар соответственно Точки перелома светотеневой границы должны совпадать с точками Е и Е Замена ламп фар Для замены лампы указателей поворота снимите колодку с патрона 8 см рис 9 33 поверните Рис 9 32 Разметка экрана для регулировки фар Н расстояние центра фар от уровня земли У У проекция продольной оси автомобиля А А В В оси центров фар 117
