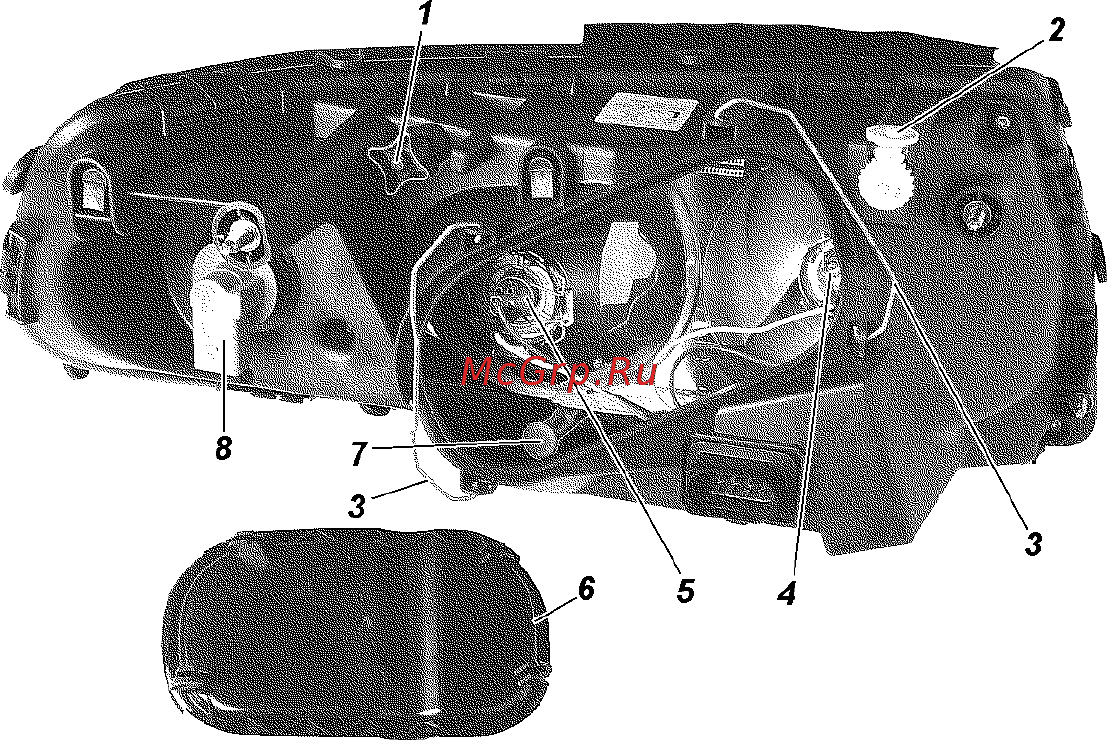

Рис 9 33 Фара I регулировочный винт 2 регулировочная шестерня с внутренним шестигранником 3 скоба 4 лампа дальнего света 5 лампа ближнего света 6 крышка 7 патрон лампы габаритного огня 8 патрон лампы указателя поворота патрон по часовой стрелке для правой фары или против часовой стрелки для левой фары и выньте патрон в сборе с лампой Для замены лампы габаритных огней потяните за патрон 7 и выньте его в сборе с лампой Для замены ламп дальнего 4 и ближнего 5 света выведите из пазов на крышке 6 пружинные скобы 3 и снимите крышку Отсоедините от лампы провод выведите из пазов усики пружинной защелки лампы и выньте лампу Установку галогенных ламп производите в перчатках не касаясь колбы лампы При наличии на колбе жировых следов удалите их спиртом Противотуманные фары Для регулировки противо туманных фар ослабьте гайки 1 и 2 рис 9 34 крепления фар и поворачивая корпус фары в горизонтальной и вертикальной плоскостях установите фару в положение при котором светотеневая граница совпадает с линией 1 рис 9 35 и в этом положении затяните гайки 118
