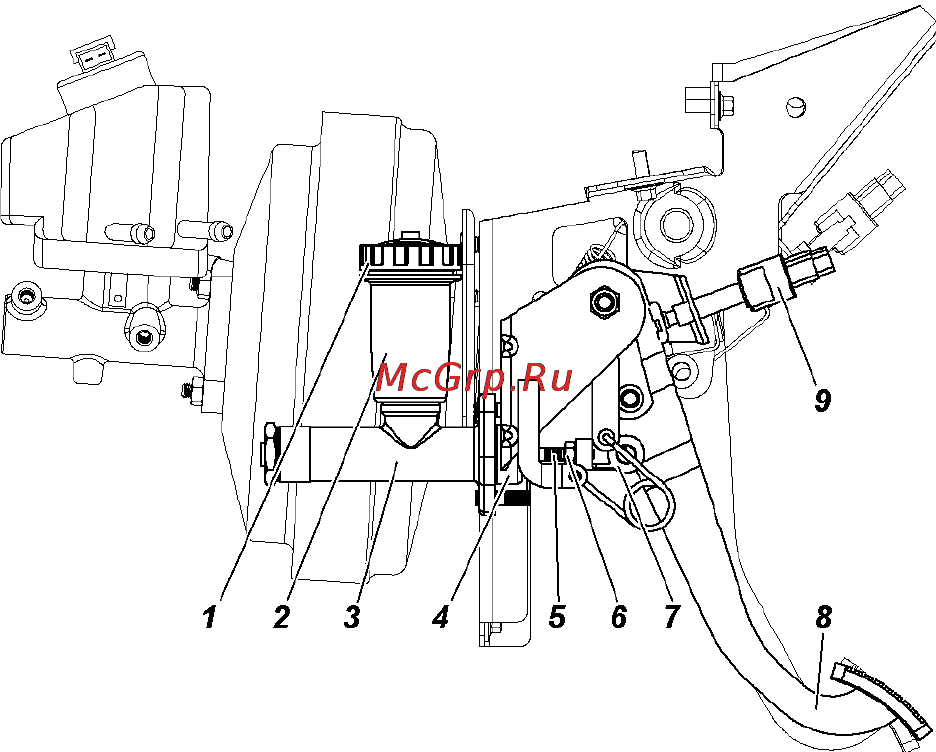

ТРАНСМИССИЯ Сцепление ВНИМАНИЕ Тормозная жидкость ядовита Храните жидкость в плотно закрытой таре При работе с жидкостью соблюдайте следующие правила избегайте любых операций в результате которых эта жидкость может попасть в полость рта не давайте высохнуть жидкости попавшей на кожу а сразу же смойте теплой водой с мылом пролитую жидкость смойте водой помещение проветрите загрязненную жидкостью одежду снимите высушите вне помещения выстирайте Уровень жидкости должен быть на 15 20 мм ниже верхнего края бачка 2 рис 9 14 Положение педали выключения сцепления регулируется изменением длины толкателя 5 главного цилиндра выключения сцепления Полный ход педали сцепления должен быть 130 10 мм Свободный ход 5 8 мм обеспечивается конструкцией сцепления и не регулируется На наличие воздуха в системе гидропривода указывает мягкость педали и неполное выключение сцепления п ЙПЛ Рис 9 14 Привод главного цилиндра выключения сцепления I крышка бачка 2 корпус бачка 3 корпус главного цилиндра 4 колпак защитный 5 толкатель 6 гайка 7 муфта толкателя 8 педаль выключения сцепления 9 выключатель педали сцепления 87
