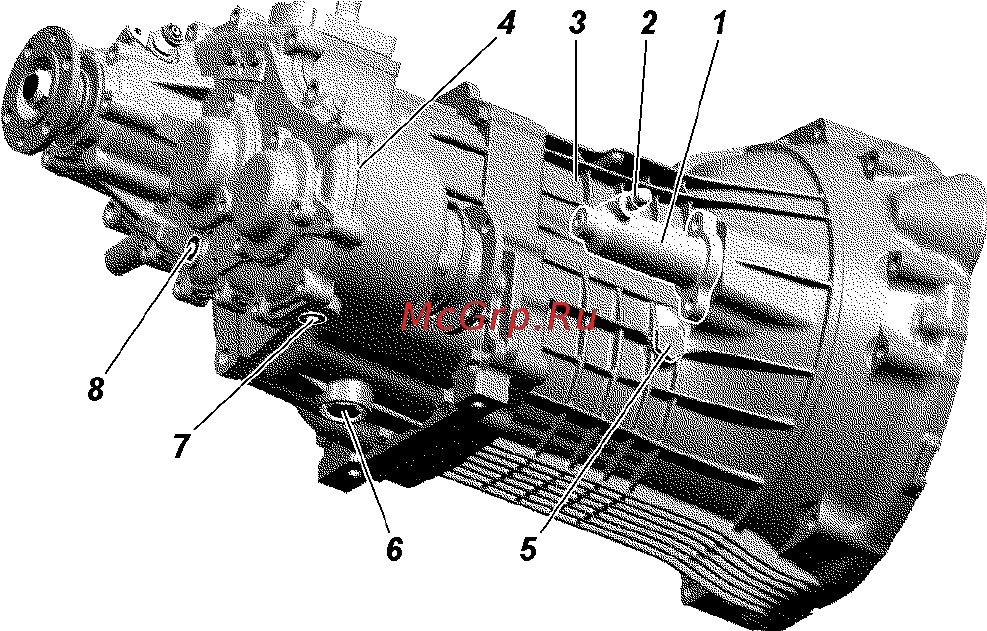

Прокачку системы производите через клапан 2 рис 9 15 рабочего цилиндра аналогично прокачиванию гидропривода тормозов Коробка передач проверяйте резьбовые Периодически соединения см приложение 2 При обнаружении течи выясните причину и неисправные детали прокладки манжеты замените Для проверки уровня масла выверните пробку 5 см рис 9 15 Уровень масла должен быть у нижнего края заливного отверстия При замене масла сливайте его сразу после остановки автомобиля когда агрегат прогрет при этом выкручивайте и пробку 5 При установке на место пробки 6 замените прокладку Внимание В коробке передач и раздаточной коробке применяются разные масла Рис 9 15 Рабочий цилиндр выключения сцепления коробка передач и раздаточная коробка I цилиндр выключения сцепления 2 клапан перепускной 3 коробка передач 4 раздаточная коробка 5 пробка заливного отверстия картера коробки передач 6 пробка сливного отверстия картера коробки передач 7 пробка сливного отверстия картера раздаточной коробки 8 пробка заливного отверстия картера раздаточной коробки 88
