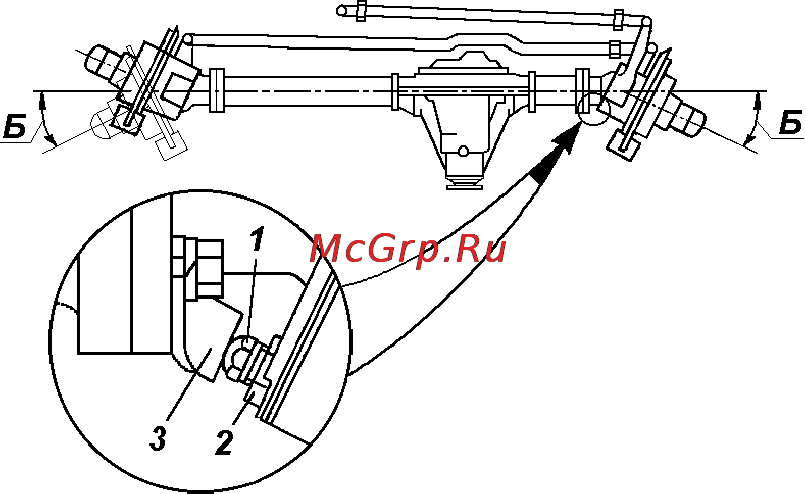

диск вращайте в обратном направлении до совпадения метки на диске с цифрами 4x2 на крышке муфты При осмотре поворотных кулаков обращайте внимание на исправность регулировочных болтов 1 рис 9 18 и упоров ограничителей 3 поворота колес Величина угла Б поворота правого колеса вправо а левого влево должна быть в пределах 31 32 Увеличенный угол поворота колес приводит к контакту колеса с деталями подвески В процессе эксплуатации добавление смазки в сферические шкворни и в шаровые опоры не требуется При ремонте смазка в узлах заменяется Не включайте передний мост при отключенных передних колесах Регулировка затяжки шкворней поворотного кулака на заводе производится с предварительным натягом вдоль общей оси шкворней Во время эксплуатации автомобиля обращайте особое внимание на состояние затяжки шкворней поворотных кулаков При износе трущихся сферических поверхностей вкладышей или шкворней предварительный натяг исчезает и образуется зазор вдоль общей оси шкворней Этот зазор устраняйте подтяжкой зажимной втулки Эксплуатация переднего ведущего моста с зазорами в шкворневых узлах приводит к преждевременному выходу из строя вкладыша верхнего шкворня В условиях эксплуатации удобнее всего подтягивать зажимную втулку нижнего шкворня отверните гайку снимите накладку с прокладкой 91
