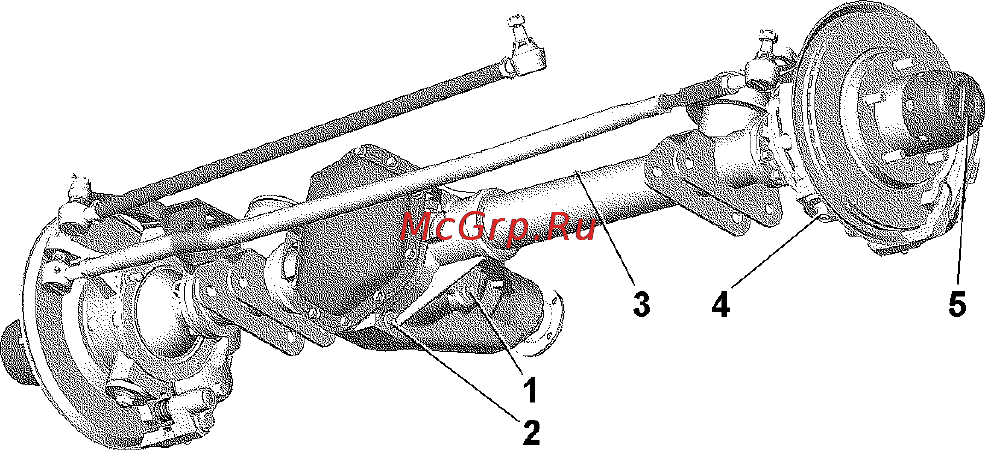

Ведущие мосты Следите чтобы уровень масла в картере был у нижней кромки заливного отверстия Масло сливайте через отверстие 2 рис 9 17 распо ложенное в нижней части картера при этом вывинчивайте и пробку 1 заливного отверстия Осевой зазор в подшипниках ведущей шестерни главной передачи более 0 05 мм не допускается т к при его наличии происходит быстрый износ зубьев шестерен и возможно заклинивание моста Проверку наличия осевого зазора в подшипниках производите покачиванием ведущей шестерни за фланец крепления карданного вала Осевой зазор в подшипниках дифференциала главной передачи также не допускается Проверку его производите покачиванием ведомой шестерни при снятой крышке картера В случае обнаружения зазоров мост подлежит регулировке Регулировка моста трудоемкая операция требующая определенного навыка и применения специального инструмента поэтому рекомендуем производить регулировку только на СТО При эксплуатации автомобиля по дорогам с твердым покрытием вместе с отключением переднего моста целесообразно отключать и ступицы передних колес Для включения колеса поверните диск 5 рис 9 17 муфты по часовой стрелке до совпадения метки на диске с цифрами 4x4 на крышке муфты При отключении колеса Рис 9 17 Передний мост I пробка заливного отверстия 2 пробка сливного отверстия 3 предохранительный клапан 4 гайка нижнего шкворня 5 диск муфты отключения колес 90
