УКРАЇНСЬКА
9
RQT8043
RQT8592
ПІДГОТОВКА ДО ЕКСПЛУАТАЦІЇ
1

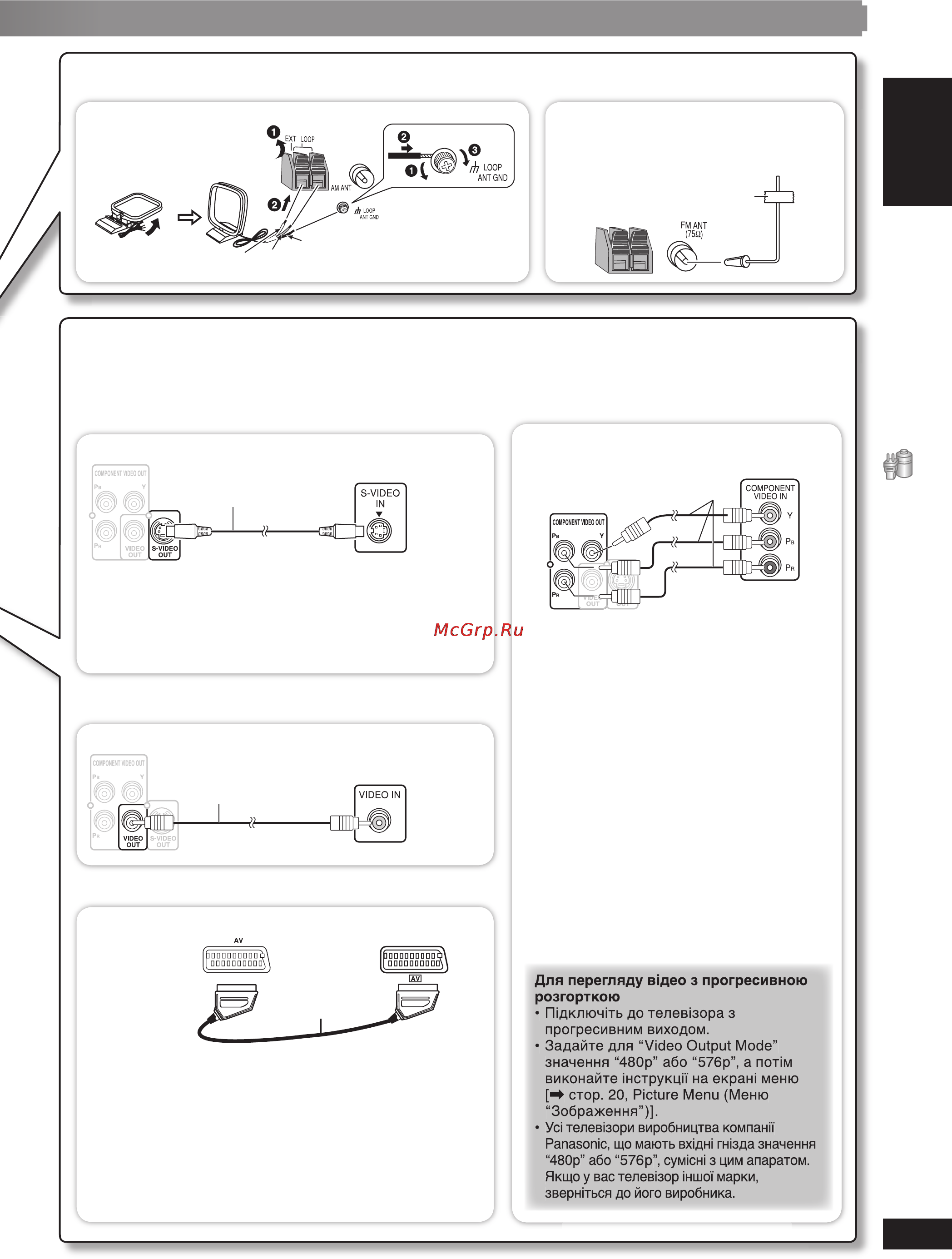

Підключення антен.
Рамкова антена АМ
Встановіть антену
вертикально на
підставці.
Чорний
Червоний
Білий
Кімнатна антена FМ
Прикріпіть антену стрічкою у місці з
найкращим прийманням сигналу.
Клейка стрічка
2
Підключення різних гнізд телевізора.
Не підключайте пристрій через відеомагнітофон.
У зв’язку з захистом від копіювання картинка може відображатись не належним чином.
Перед підключенням вимкніть телевізор та ознайомтесь із посібником користувача телевізора.
Телевизор с входными гнездами
COMPONENT VIDEO IN
Телевізор
(не входить у комплект)
Відеокабель
(не входить у комплект)
COMPONENT VIDEO OUT термінал
Дані термінали можна використ-овувати
для черезстрічкового або прогресивного
виходу, що дозволяє отримати чистіше
зображення, ніж при використанні термінала
S-VIDEO OUT. Підключення за допомогою
цих терміналів виводить окремо сигнали
колірності (PB /PR) та сигнал яскравості (Y)
доягнення високої точності відтворення
кольорів.
Опис терміналів компонентного відеовходу
залежить від телевізора або монітора
(приклад: Y/PB/PR,Y/B-Y/ R-Y, Y/CB /CR).
Підключайте до терміналів однаквого
кольору.
При використанні даного підключення
виберіть “Video/YPbPr” або “S-Video/YPbPr”
у меню QUICK SETUP (\ стор. 13). При
виборі “RGB/No Output” сигнал RGB
виводиться з термінала SCART (AV), але у
цьому випадку жоден сигнал не виводиться
з вихідних терміналів компонентного відео.
Телевізор із терміналом S-VIDEO IN
Телевізор
(не входить
у комплект)
Кабель S-video
(не входить у комплект)
Термінал S-VIDEO OUT
Термінал S-VIDEO OUT забезпечує отримання
яскравішого зображення у порівнянні з терміналом
VIDEO OUT завдяки розділенню хроматичних
сигналів (C) та сигналів яскравості (Y). (Хоча загальні
результати залежать від якості телевізора.)
Телевізор із терміналом VIDEO IN
Телевізор
(не входить
у комплект)
Відеокабель
(входить у комплект)
Телевізор із терміналом SCART
Телевізор
(не входить
у комплект)
Кабель SCART
(не входить у
комплект)
Використання входу SCART (AV)
Для покращення якості зображення апарат дозволяє
змінити вихід відеосигналу термінала SCART (AV) із
“Video” на “S-Video” або “RGB”, у залежності від типу
підключеного телевізора. У меню швидкої настройки
QUICK SETUP виберіть пункт “S-Video/YPbPr” або
“RGB/No Output”(\ стор. 13).
Це аудіо підключення дасть эмогу відтворювати
аудіоэаписи з телевіэора у системі домашнього театру.
Див. “Робота з іншим обладнанням” (\ стор. 29).
