ALLIGATOR М-550 “Инструкция по установке” © Saturn Marketing, Ltd.

♦ отрицательный выход канала 2 системы с программируемым алгоритмом работы (заводская установка

функции № 14);

♦ отрицательный выход для дополнительной блокировки двигателя нормально замкнутым реле;

♦ отрицательный выход для управления внутрисалонным освещением автомобиля;

♦ отрицательный выход для закрывания окон автомобиля при постановке системы на охрану;

♦ отрицательный выход для управления дополнительным пейджером;

Это

отрицательный транзисторный слаботочный выход (максимальный ток нагрузки 200 мА) и должен ис-

пользоваться только для управления катушкой дополнительного реле.

1) Заводская установка функции ТЕМНО-СИНЕГО провода - “отрицательный выход канала 2 системы

для отпирания замка багажника”. Данный выход системы будет замыкаться на “массу” на 1 секунду при

нажатии и удерживании кнопки

передатчика на 1,5 секунды при выключенной охране и выключенном

зажигании, и должен использоваться для дистанционного открывания электрического замка крышки багаж-

ника (если автомобиль им оборудован).

Выход канала 2 системы будет также работать при включенном зажигании, но только если в этот момент

открыта одна из дверей автомобиля. Это предотвратит случайное открывание багажника при

движении ав-

томобиля.

Если же выход канала 2 активизирован при включенном режиме охраны, то в этом случае система одно-

временно на 3 секунды отключит вход датчика удара и триггер капота/багажника для того, чтобы открыва-

ние багажника не вызвало срабатывание системы. Через 3 секунды после того, как багажник будет закрыт,

система опять автоматически возьмет

эти цепи под охрану.

Это отрицательный транзисторный слаботочный выход (максимальный ток нагрузки 200 мА) и должен ис-

пользоваться только для управления катушкой дополнительного реле.

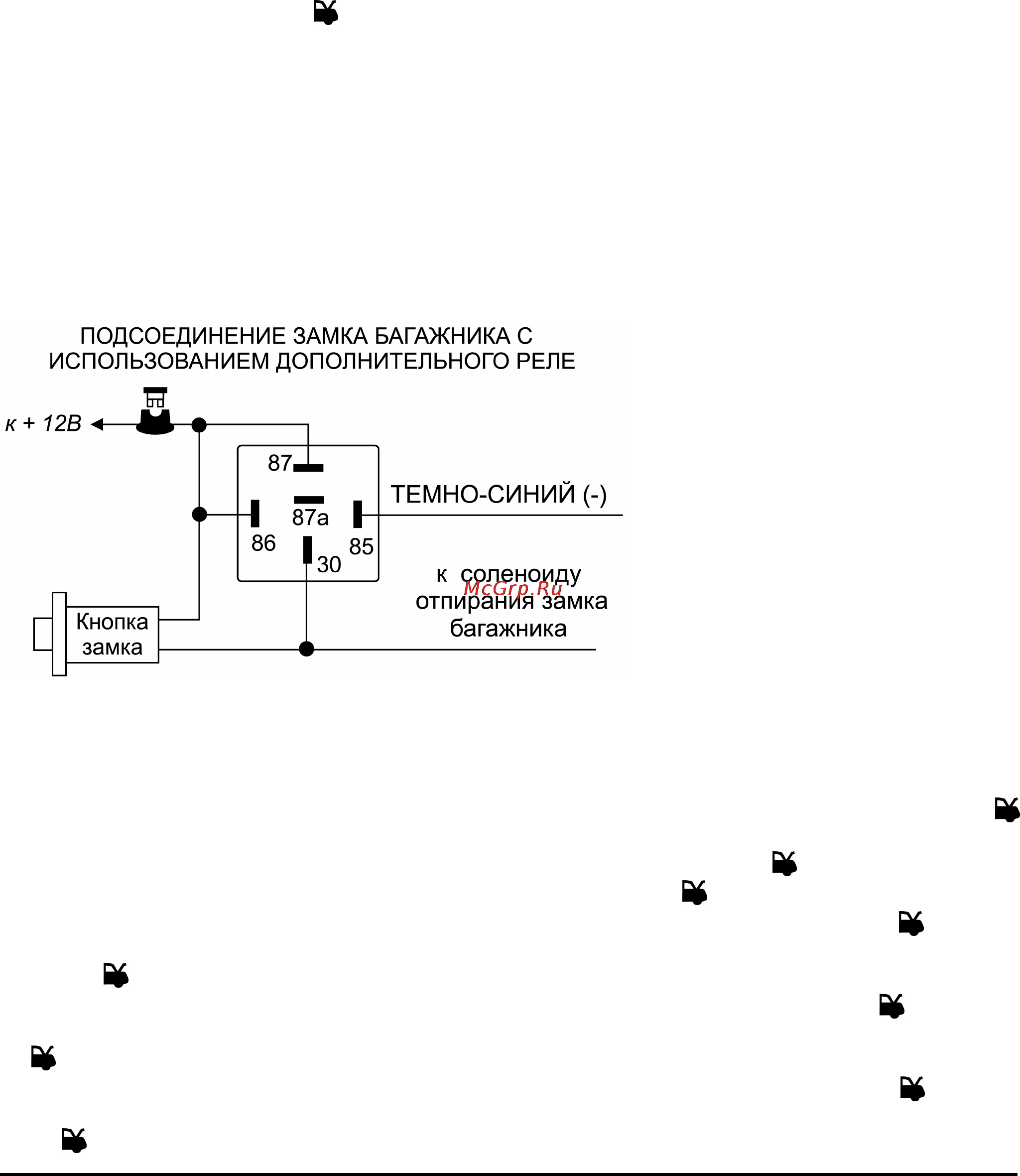

Подсоединение: Подсоедините ТЕМ-

НО-СИНИЙ провод к контакту № 85 до-

полнительного 30А реле, подсоедините

контакт № 86 реле к +12В. Подсоедини-

те остальные контакты реле как показа-

но

на схеме или в соответствии с вы-

бранной функцией канала 2 системы.

ВНИМАНИЕ: Подсоединение ТЕМНО-

СИНЕГО провода непосредственно к

сильноточным цепям замка багажника

или к некоторым устройствам дистан-

ционного запуска двигателя приведет к

повреждению основного блока систе-

мы.

2) Выход канала 2 системы (ТЕМНО-СИНИЙ провод) может также использоваться для управления различ-

ными иными дополнительными устройствами. Режим работы выхода канала 2 в этом случае может

быть запрограммирован при установке системы (программируемая функция № 13) как:

♦ Отрицательный “импульсный” сигнал, активизируемый на 1 секунду или на все время, пока кнопка

передатчика удерживается в нажатом положении, но не более 25 секунд;

♦ Отрицательный “постоянный” сигнал, активизируемый при нажатии кнопки

передатчика на 1,5 се-

кунды и работающий до следующего нажатия и удерживания кнопки

передатчика на 1,5 секунды.

♦ Отрицательный “таймерный 30-секундный” сигнал, активизируемый при нажатии кнопки

передат-

чика на 1,5 секунды и работающий в течение 30 секунд либо до следующего нажатия и удерживания

кнопки

передатчика на 1,5 секунды.

♦ Отрицательный “таймерный 1-минутный” сигнал, активизируемый при нажатии кнопки передатчи-

ка на 1,5 секунды и работающий в течение 1 минуты либо до следующего нажатия и удерживания кнопки

передатчика на 1,5 секунды.

♦ Отрицательный “таймерный 3-х минутный” сигнал, активизируемый при нажатии кнопки

передат-

чика на 1,5 секунды и работающий в течение 3 минут либо до следующего нажатия и удерживания кноп-

ки

передатчика на 1,5 секунды.
