ALLIGATOR М-550 “Инструкция по установке” © Saturn Marketing, Ltd.

В любом из описанных выше случаев:

♦ выход канала 2 системы может быть активизирован в любое время (при включенном или при выключен-

ном режиме охраны, при включенном или при выключенном зажигании и т.д.);

♦ для того, чтобы работа дополнительных устройств, управляемых каналом 2, не вызывала срабатывания

системы, в режиме охраны система автоматически

отключит вход датчика удара и вход зажигания на

все время, пока выход канала 2 активизирован, + еще 3 секунды. Если вход датчика или вход зажигания

остается активным после окончания работы выхода 2-го канала – данная зона будет обойдена, сирена

подаст 3 сигнала, а указатели поворота включатся 3 раза.

Подсоединение: Подсоедините ТЕМНО-СИНИЙ провод к контакту №

85 дополнительного 30А реле, под-

соедините контакт № 86 реле к +12В. Подсоедините остальные контакты реле в соответствии с выбранной

функцией канала 2 системы.

3) Вы можете также использовать выход дополнительного канала 2 системы (ТЕМНО-СИНИЙ провод) для

того, чтобы система подавала питание на замок зажигания в течение определенного времени. В этом

случае Вы сможете ставить систему в режим охраны с заведенным двигателем, не оставляя

ключи в замке зажигания (если включена программируемая функция № 12):

♦ Перед

выключением зажигания активизируйте выход канала 2 системы нажатием и удерживанием кноп-

ки

передатчика на 1,5 секунды. Система начнет подавать напряжение на замок зажигания в обход

ключа зажигания.

♦ Выньте ключи из замка зажигания (двигатель будет продолжать работать), выйдите из автомобиля, убе-

дитесь, что все двери, капот и багажник закрыты и поставьте систему в режим охраны автомобиля с ра-

ботающим двигателем, нажав кнопку

передатчика на 3 секунды.

♦ После снятия системы с охраны вставьте ключи в замок зажигания и включите зажигание. После этого

отключите канал 2 системы нажатием и удерживанием кнопки

передатчика на 1,5 секунды. Двигатель

будет продолжать работать.

Для реализации данной функции:

a) Включите программируемую функцию № 12 (возможность постановки автомобиля на охрану с работаю-

щим двигателем).

b) Одна из цепей блокировки двигателя ДОЛЖНА использоваться для блокировки цепи зажигания.

c) Запрограммируйте тип выхода канала 2 системы как “постоянный” (функция № 13);

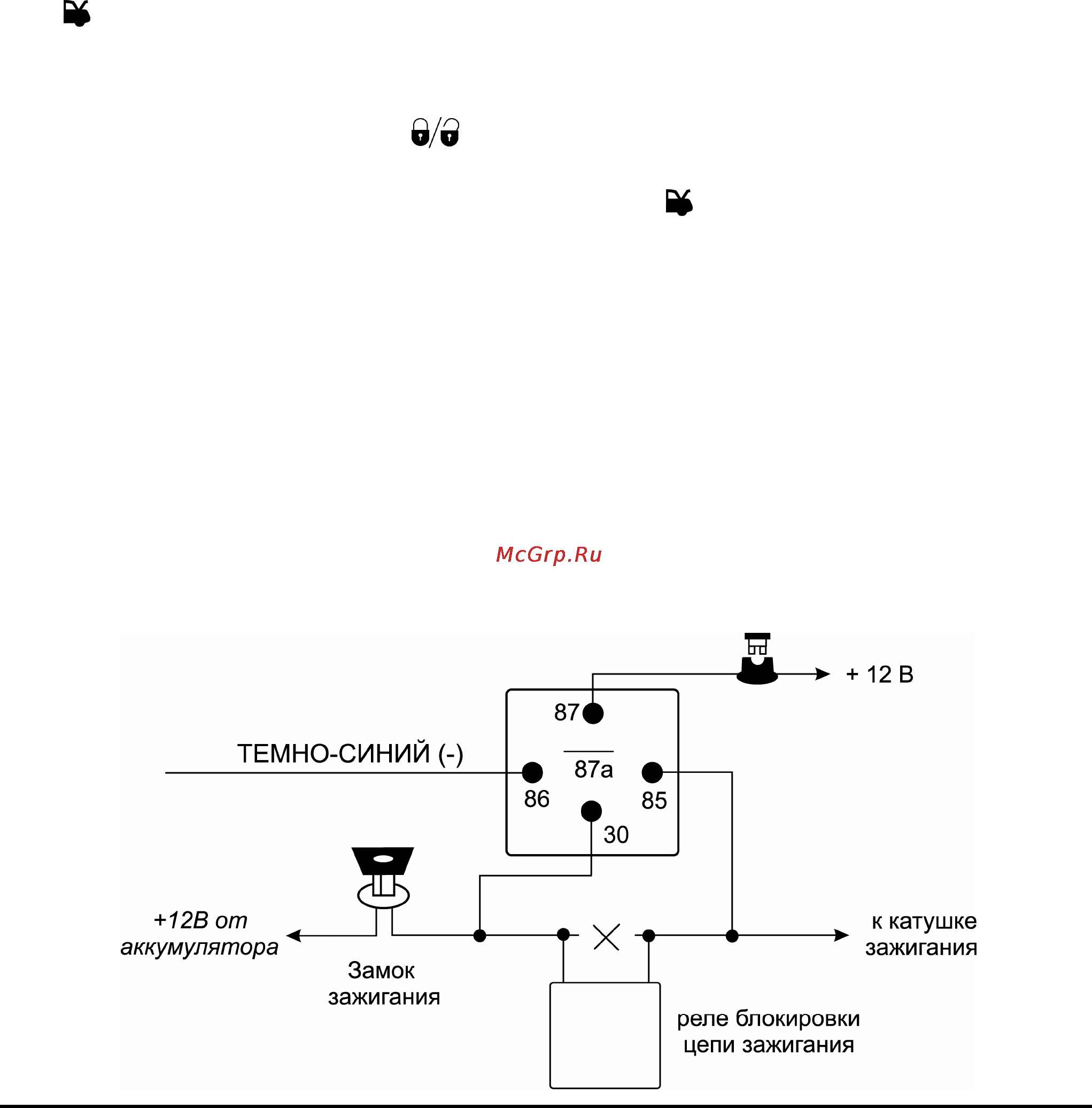

d) Подсоедините ТЕМНО-СИНИЙ провод

системы к контакту № 86 дополнительного реле.

e) Подсоедините контакты № 85 и № 30 реле к проводу от замка зажигания, на который поступает напря-

жение +12В, когда ключ зажигания находится в положениях “ВКЛ” (ON) и “ЗАПУСК” (CRANK) и присутст-

вует напряжение 0В, когда ключ зажигания находится в любом ином положении. Контакт № 85 реле

должен быть

подключен к данному проводу ПОСЛЕ места подсоединения дополнительного реле блоки-

ровки цепи зажигания (как показано на схеме ниже).

f) Подсоедините контакт № 87 реле к постоянному питанию +12В через предохранитель.
