Выключите главный выключатель в положение (0).
Внимание! После того, как вентилятор остановился, выньте вилку из розетки. Не вынимайте
вилку из розетки до остановки вентилятора.

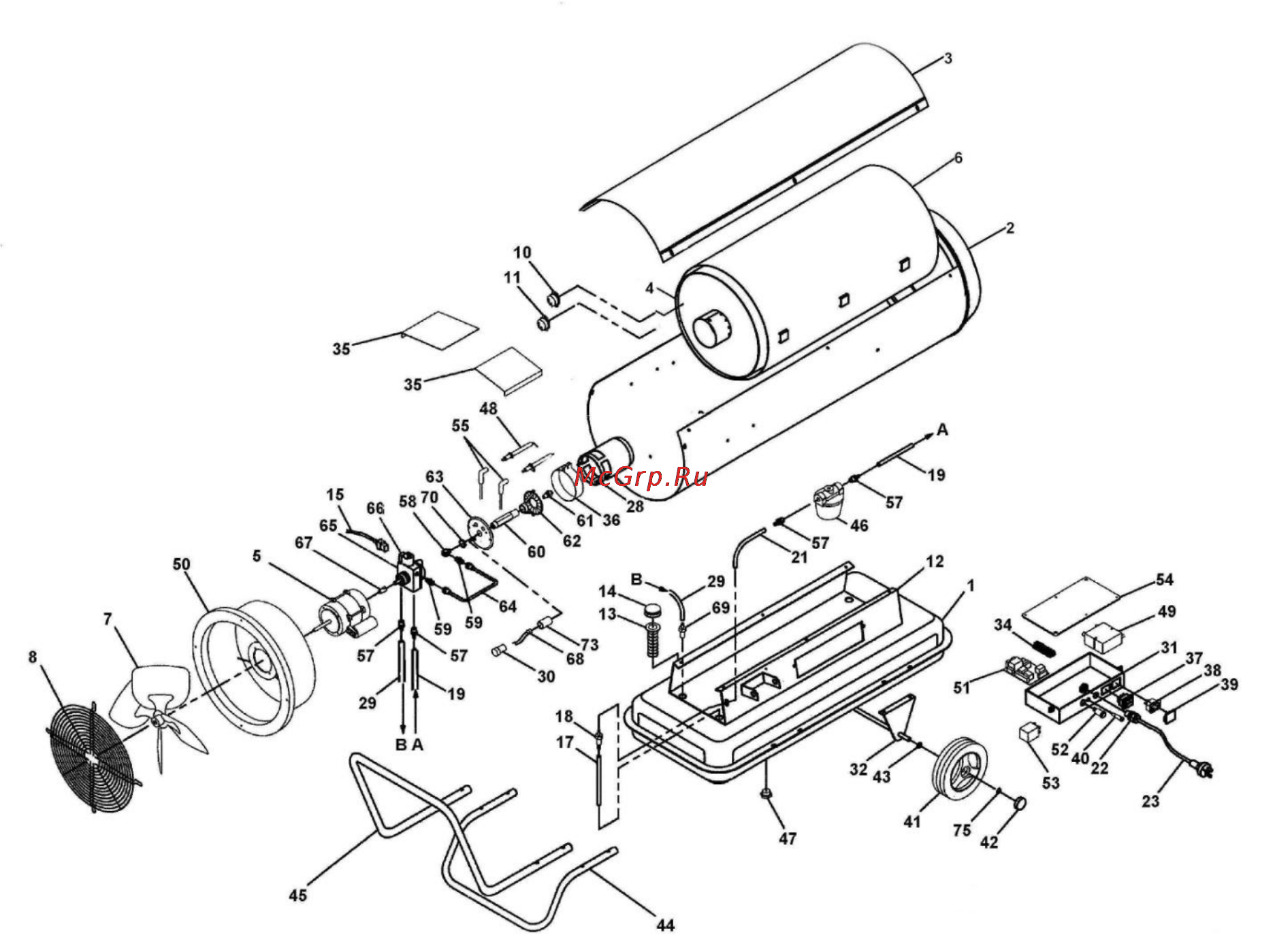

Рис. 1. Разборная схема тепловой пушки.
4.УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ТЕПЛОВОЙ ПУШКИ.
Тепловая пушка (см.рис.1.) состоит из двух половинок кожуха или цельной трубы, внутри
которой установлена горелка и вентилятор, блока управления, колес и ручки, а так же
топливного бака (несущие части).
Под действием насоса топливо движется по топливопроводу и впрыскивается в камеру
сгорания.
Электронный воспламенитель подает напряжение на свечу зажигания. Свеча поджигает
топливно-воздушную смесь.
Электродвигатель вращает вентилятор, под действием которого воздух движется внутрь
камеры сгорания и вокруг нее (происходит подпор воздуха). Нагреваясь, он образует поток
горячего воздуха на выходе.
Запуск тепловой пушки производится следующим образом: подключить к электросети,
отрегулировать контрольное устройство на рабочий режим, вентилятор начнет работать, и
через несколько секунд произойдет воспламенение.
При первом пуске или после полного использования топлива, приток топливно-воздушной
смеси к форсунке может быть недостаточным, что приведет к включению в работу устройства
