2

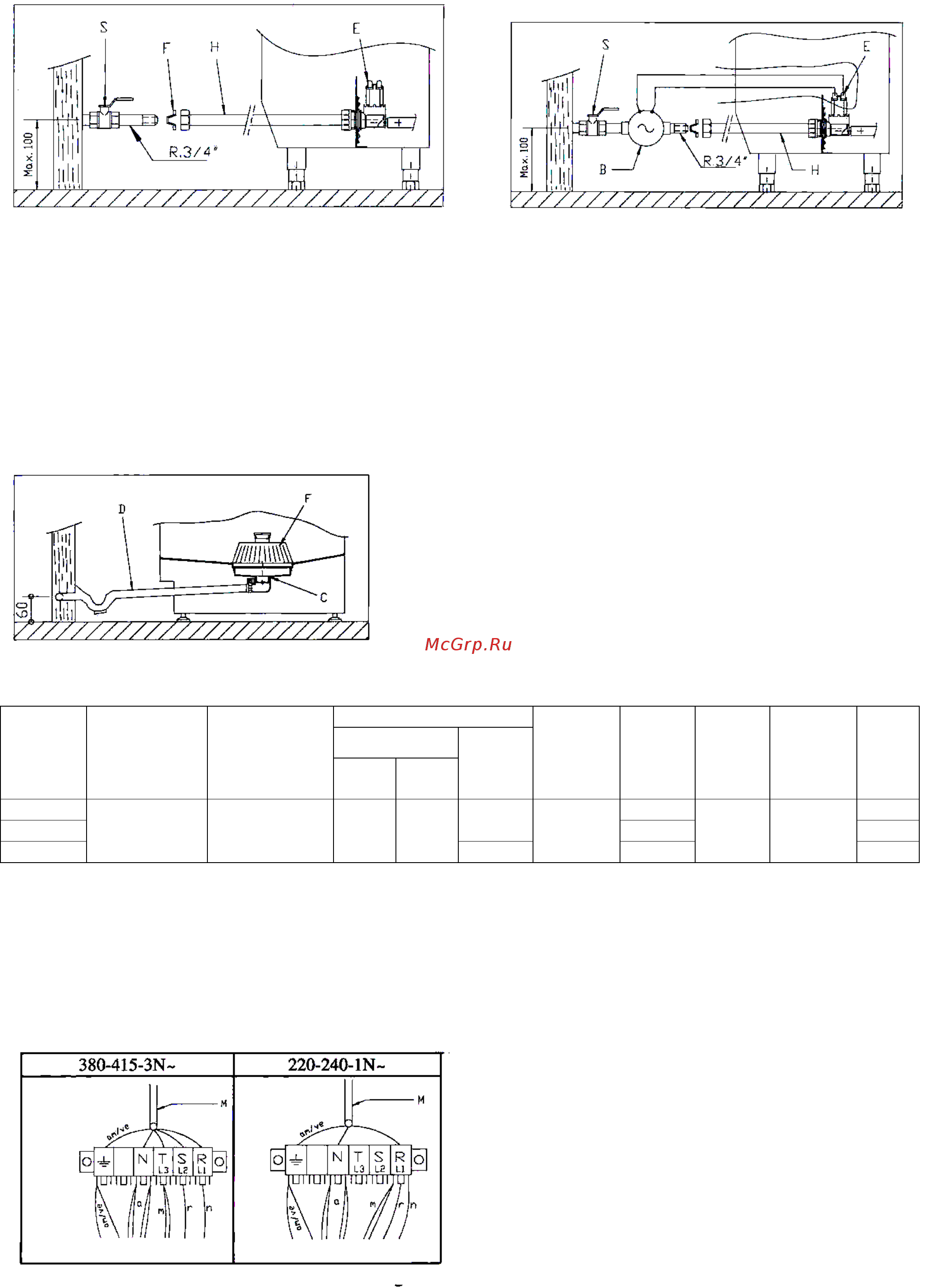

Подключение воды
Рис. 3 Рис. 4
S – запорный кран; F – фильтр; H – шланг; E – электрический клапан; B – электрический насос
Подключите воду, как показано на рис. 3 и 4.
Необходимое динамическое давление во время промывки: 2 – 4 кг/см2. При гидростатическом давлении
менее 2 кг/см2, установите электрический насос (рис. 4).
При повышенной жесткости воды, пользуйтесь водоумягчителем.
Спуск воды
Технические характеристики
Модель Необходимое
давление
Напряжение
сети, В
Мощность, кВт S
корзины,
мм
Прод.
цикла
Ем-
кость,
л
Потр.
воды
при
полоск.
Вес,
кг
ТЭН Max
абсорб.
Бара-
бан
Тру-
ба
FI - 30 2 – 4 кг/см2
(28 – 56 пси)
220-240-1N~
380-415-3N~
(50/60Гц)
2,8
2,8
3,45 500х500 4’
25
2,7
54
FI – 48 120” 59
FI – 48B 3,52 180” 60
Электрическое соединение
• Для доступа к печатному проводнику (R) (рис. 1 и рис. 6) удалите крышку (Т) и заднюю панель (Р).
Зафиксируйте кабель в положении (Е), оставив достаточно кабеля для удаления электрической панели от
машины.
• Подсоедините проводник, как показано на рис. 6.
а) Закрепите сливной шланг, как показано на рис. 5.
б) Установите сифонную трубу, чтобы предотвратить
неприятные запахи.
D – сливной шланг;
С – сливной коллектор
Рис. 5
am/ve – желто-зеленый; a – голубой;
m – коричневый;
r – красный; n – черный
• Расстояние между контактами устройства,
подающего напряжение, должно быть не менее 3
мм.
• Машина должна быть заземлена.
