4
Дополнительные рекомендации
Подготовка посуды
3. Техническое обслуживание
Электрические и механические проблемы
Прежде чем звонить в сервисную службу, проверьте:
• включена ли машина в розетку;
• состояние предохранителей;
• соответствие напряжения.
Если машина не полощет тщательно, проверьте:
• не забит ли фильтр впускной трубы;
• соответствует ли давление воды 2 – 4 кг/см2;
• вращаются ли рукава и не заблокированы ли
насадки;
• уровень жидкости.
Если машина не вымывает тщательно, проверьте:
• вращаются ли промывочные рукава;
• не забиты ли инжекторы.
Дополнительные аксессуары
• набор для удаления накипи;
• электронасос;
• дозатор жидкого моющего средства;
• антивозвратный клапан;
• фильтры-поддоны для модели FI – 30.
• Поместите в бак необходимое количество моющего средства.
• Контролируйте и поддерживайте уровень моющего раствора в бункере (D)
(рис. 10) и в трубе (Т), содержащей фильтр.
• Перед тем, как установить посуду в корзину,
удалите из нее крупные остатки пищи.
• Сначала установите стеклянную посуду.
• Установите тарелки на подставку, но не
ставьте одну на другую (рис. 11).
• Переверните чашки и стаканы вверх дном.
• Установите столовые приборы (ножи вместе с
ложками и вилками) в специальную корзину с
ручкой
на дне.
• Установите специальный держатель для
столовых приборов на дно корзины.

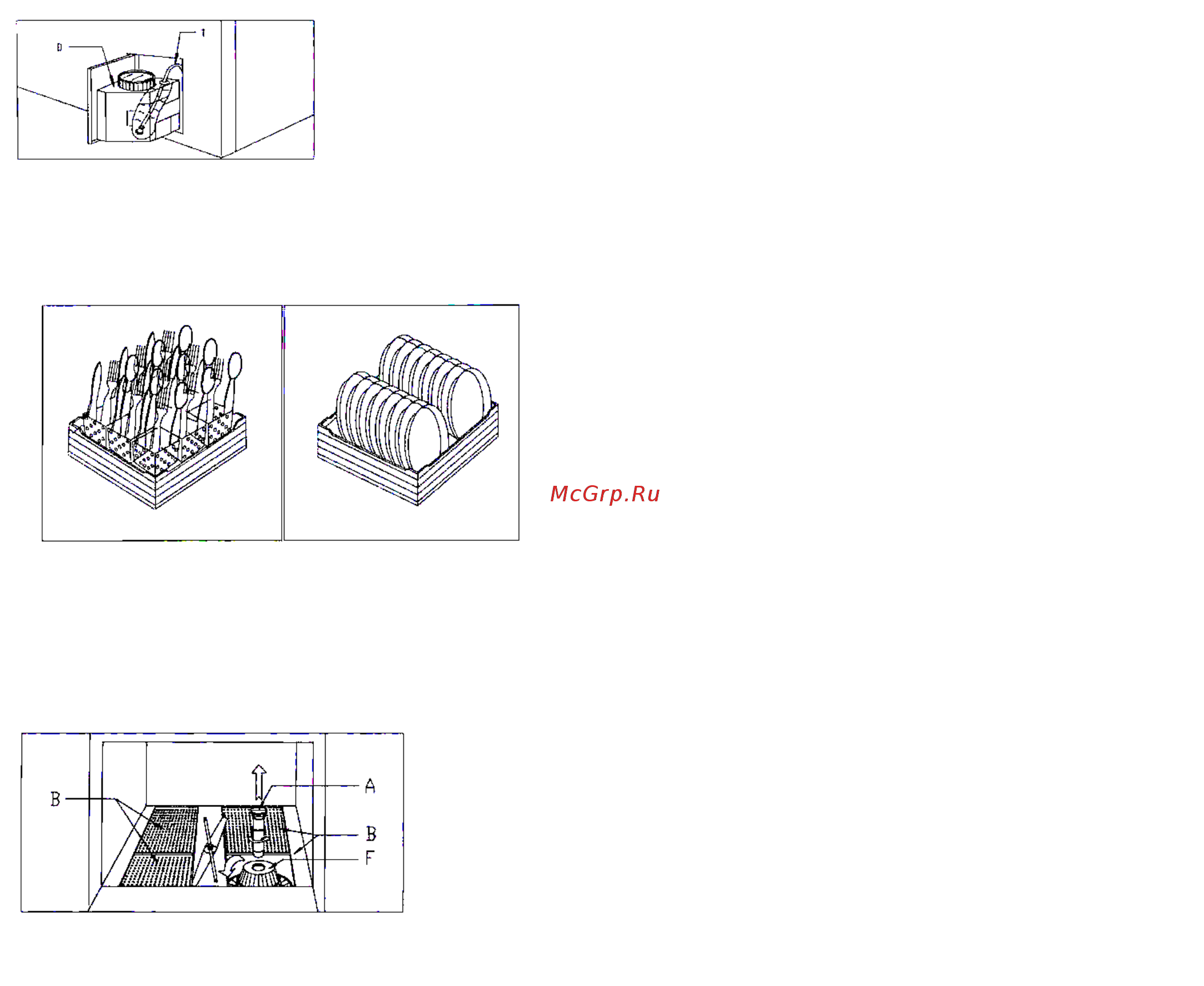

Рис. 11
• Контролируйте уровень воды при полоскании.
• Каждый день промывайте фильтры-поддоны (В) и
всасывающие фильтры (F). Для этого освободите устройство
защиты от переполнения (А), поверните его по часовой стрелке и
приподнимите. Затем замените (F) и установите (А) на место
(рис. 12).
• Если машина длительное время не используется, накройте ее.
• Для чистки поверхностей
применяйте мыло и воду, не
используйте абразивные материалы.
Рис. 12
Рис. 10
Содержание
- Ввод в эксплуатацию 1
- Машина посудомоечная 1
- Модели fi 30 fi 48 fi 48 b 1
- Am ve желто зеленый a голубой m коричневый r красный n черный расстояние между контактами устройства подающего напряжение должно быть не менее 3 мм машина должна быть заземлена 2
- А закрепите сливной шланг как показано на рис 5 б установите сифонную трубу чтобы предотвратить неприятные запахи d сливной шланг с сливной коллектор рис 5 2
- Подключение воды 2
- Рис 3 рис 4 рис 3 рис 4 s запорный кран f фильтр h шланг e электрический клапан b электрический насос подключите воду как показано на рис 3 и 4 необходимое динамическое давление во время промывки 2 4 кг см2 при гидростатическом давлении менее 2 кг см2 установите электрический насос рис 4 при повышенной жесткости воды пользуйтесь водоумягчителем спуск воды 2
- Технические характеристики технические характеристики 2
- Электрическое соединение для доступа к печатному проводнику r рис 1 и рис 6 удалите крышку т и заднюю панель р зафиксируйте кабель в положении е оставив достаточно кабеля для удаления электрической панели от машины подсоедините проводник как показано на рис 6 2
- И нажмите кнопку 4 рис 9 3
- Опустошить бак удалите устройство а рис 10 установите переключатель на позицию 3
- Рис 7 рис 7 после установки переключателя в позицию i 1 рис 7 загорится индикаторная лампа вода для полоскания и промыва начнет поступать в машину и нагреваться максимальная продолжительность цикла 4 минуты установите регулятор 4 на требуемое время загорится индикаторная лампа 3 когда загорится индикаторная лампа 2 машина готова к работе fi 48 и fi 48 b 3
- Рис 8 рис 8 установите переключатель 1 рис 8 на позицию 120 или 180 загорится индикаторная лампа 2 вода для полоскания и промыва начнет поступать в машину и нагреваться когда загорится индикаторная лампа 3 машина готова к работе запуск производится нажатием кнопки 4 машина модели fi 48b автоматически осуществляет слив в каждом цикле чтобы полностью 3
- Рис 9 рис 9 в конце дня установите переключатель 1 на позицию 0 3
- Эксплуатация 3
- Техническое обслуживание 4
