16
14. ДЕТАЛИ СБОРКИ ГАЗОНОКОСИЛКИ “КЭ-900/32”
*- номер позиции на схеме сборки
№* Код. Наименование детали №* Код. Наименование детали
1 134597 Винт 25 134621 Шнур питания
2 134598 Кожух двигателя 26 134622
Рукоятка (нижняя часть,
левая)
3 134599 Винт 27 134623 Ручка травосборника
4 134600 Электродвигатель 28 134624
Травосборник (верхняя
часть)
5 134601 Конденсатор 29 134625
Травосборник (нижняя
часть)
6 134602
Рукоятка (нижняя часть,
правая)
30 134626 Дефлектор
7 134603 Держатель кабеля 31 134627 Пружина
8 134604 Гайка-фиксатор 32 134628 Шайба
9 134605 Винт 33 134629 Ось
10 134606 Провод соединительный 34 134630 Ось задних колес
11 134607 Хомут шнура питания 35 134631 Корпус
12 134608 Муфта шнура питания 36 134632 Защелка
13 134609 Зажим шнура питания 37 134633 Колесо
14 134610 Кнопка выключателя 38 134634 Колпак колеса
15 134611 Пружина 39 134635 Крыльчатка
16 134612 Крышка верхняя 40 134636 Нож
17 134613 Шайба 41 134637 Болт
18 134614 Винт 42 134638 Ключ
19 134615 Привод рычага 43 134639 Ось передних колес
20 134616 Пружина 44 134640 Пружина
21 134617 Выключатель 45 134641 Шайба
22 134618 Рычаг 46 134642 Штифт фиксирующий
23 134619 Рукоятка (верхняя часть) 47 56485 Нож с болтом в сборе
24 134620 Крышка нижняя
5
4. УКАЗАНИЯ ПО ТЕХНИКЕ
БЕЗОПАСНОСТИ
ПРЕДУПРЕЖДЕНИЕ: не подключайте
газонокосилку к сети питания до тех
пор, пока внимательно не ознакоми-
тесь с изложенными в «Руководстве»
рекомендациями.
ЗАПРЕЩАЕТСЯ работать с газоноко-
силкой в утомленном или болезнен-
ном состоянии, а также в состоянии
алкогольного или наркотического
опьянения.
ВНИМАНИЕ! В процессе работы с газо-
нокосилкой не допускайте нахождения
в рабочей зоне детей, посторонних лиц
и животных. Они могут быть травмиро-
ваны камнями или иными предметами
выбрасываемыми из-под ножа.
4.1. Ознакомьтесь с назначением, прин-
ципом действия, приемами работы и мак-
симальными возможностями вашей газо-
нокосилки.
4.2. Для подключения газонокосилки к
электрической сети используйте удлини-
тель, оснащенный специальными брыз-
гозащитными разъемами. Не допускайте
неправильной эксплуатации шнура пита-
ния газонокосилки и удлинителя. Не тяни-
те за шнур при отсоединении вилки от ро-
зетки. Оберегайте шнур от скручивания,
заломов, нагревания, попадания масла,
воды и повреждения об острые кромки.
Не используйте шнур питания газоноко-
силки с повреждённой изоляцией.
ЗАПРЕЩАЕТСЯ эксплуатация газоно-
косилки в условиях воздействия ка-
пель и брызг (на открытых площадках
во время дождя), вблизи воспламеня-
ющихся жидкостей или газов, а также
в условиях чрезмерной запылённости
воздуха.
4.3. Не подвергайте газонокосилку воз-
действию резких температурных пере-
падов, способных вызвать образование
конденсата на деталях электродвигателя.
Рекомендуется не включать ее в течение
времени
достаточного для устранения
конденсата.
ВНИМАНИЕ! Во время работы с элек-
трической газонокосилкой избегайте
соприкосновения с заземлёнными по-
верхностями.
4.4. Перед первым включением газоно-
косилки обратите внимание на правиль-
ность сборки и надежность установки
всех комплектующих единиц.
4.5. Проверьте работоспособность вы-
ключателя, состояние режущего ножа и
защитных приспособлений. При необхо-
димости обратитесь в специализирован-
ный сервис центр, уполномоченный ООО
«ЭНКОР-Инструмент-Воронеж».
4.6. Используйте газонокосилку только
по назначению. Применяйте оснастку,
предназначенную для работы с газоноко-
силкой. Не допускается самостоятельное
проведение модификаций газонокосилки,
а также использование газонокосилки для
работ, не регламентированных данным
«Руководством».
4.7. Во избежание получения травмы при
работе с газонокосилкой надевайте обле-
гающую одежду и прочную обувь, исполь-
зуйте защитные очки и перчатки.

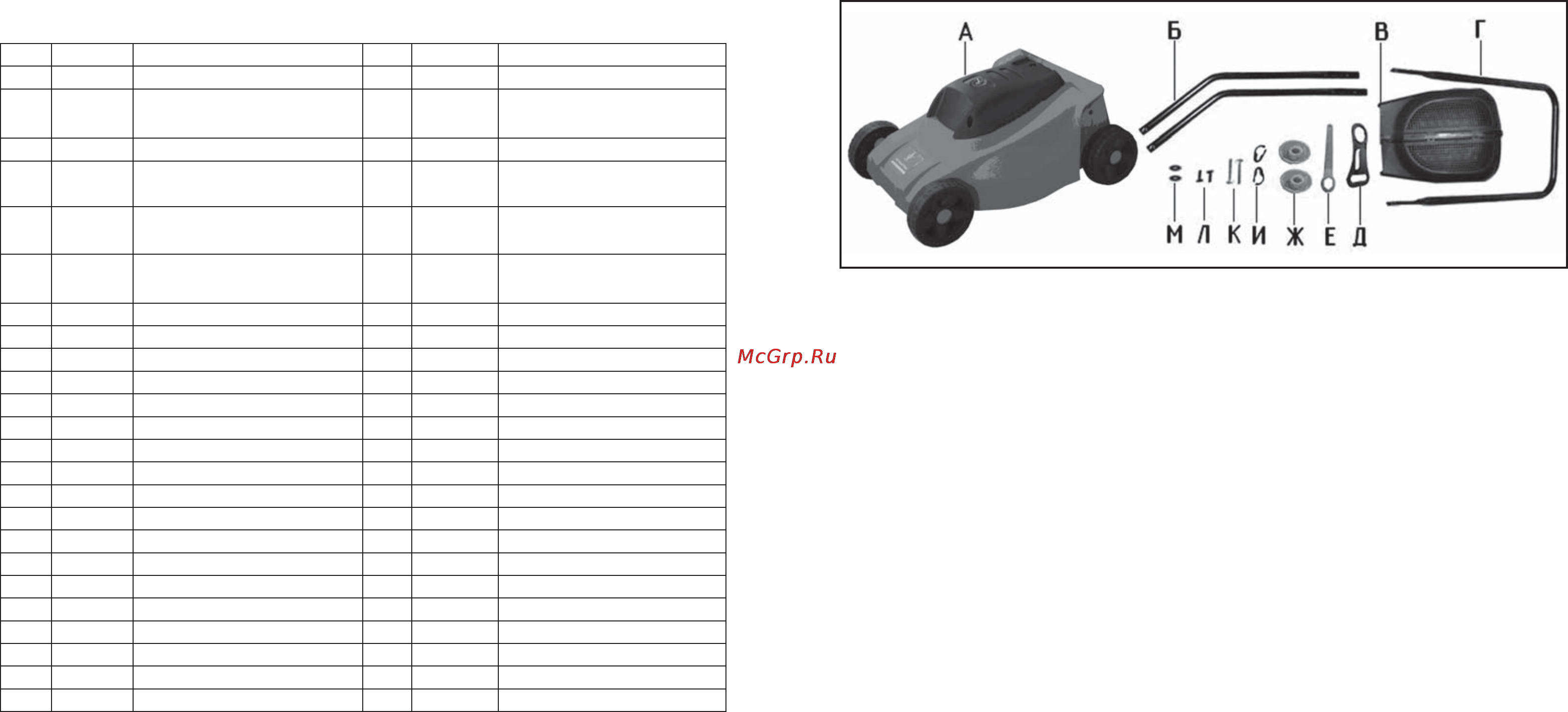

Рис. 1
