4
Инфракрасный обогрев
Инфракрасный обогрев
Обогреватели инфракрасные BALLU BIH-0.8;
BIH-1.0; BIH-2.0; BIH-3.0; BIH-4.0 (далее – обог-
реватели) представляют собой электрона-
гревательные приборы с теплоотдачей пре-
имущественно инфракрасным излучением.
Обогреватели предназначены для основного,
дополнительного и местного обогрева промыш-
ленных, производственных, бытовых и анало-
гичных помещений (квартиры, офисы, предпри-
ятия торговли, спортзалы, учебные заведения,
предприятия общественного питания, склады,
ангары, предприятия агропромышленного ком-
плекса и т.п.).
При применении в детских учреждениях –
только в качестве дополнительного обогрева.
Инфракрасное излучение проходит сквозь воздух
и обогревает предметы, стены и пол помещения,
от которых, в свою очередь, нагревается воздух.
Нагретый воздух, поднимаясь к потолку, пос-
тепенно остывает, при этом на уровне головы
стоящего человека температура воздуха ока-
зывается на 1–2°С ниже температуры пола.
В отличии от систем конвективного отопления
(тепловентиляторы, электрорадиаторы, стацио-
нарные батареи), при использовании которых,
сначала нагревается воздух по всему объему по-
мещения, а от него предметы и тела находящиеся
в нем, система лучистого отопления, примененная
в данных обогревателях, имеет ряд преимуществ:
• несколько более низкая температура воздуха
в помещении, при комфортной температуре
на поверхности предметов, пола, стен, создает
эффект свежести – воздух не высушивается;
• экономия электроэнергии;
• более низкая конвекция (тепловое движе-
ние объемов воздуха) снижает количество
пыли, поднимаемой с пола.
• обогреватели не создают «эффекта жженого
воздуха» в отличии от обогревателей с высо-
кой температурой рабочей поверхности.
Конструкция обогревателей позволяют приме-
нять их как единичный обогреватель, так и в
любых необходимых количествах при соблю-
дении расстояний между обогревателями не
менее, указанных в Приложении 2.
Устройство инфракрасного
обогревателя

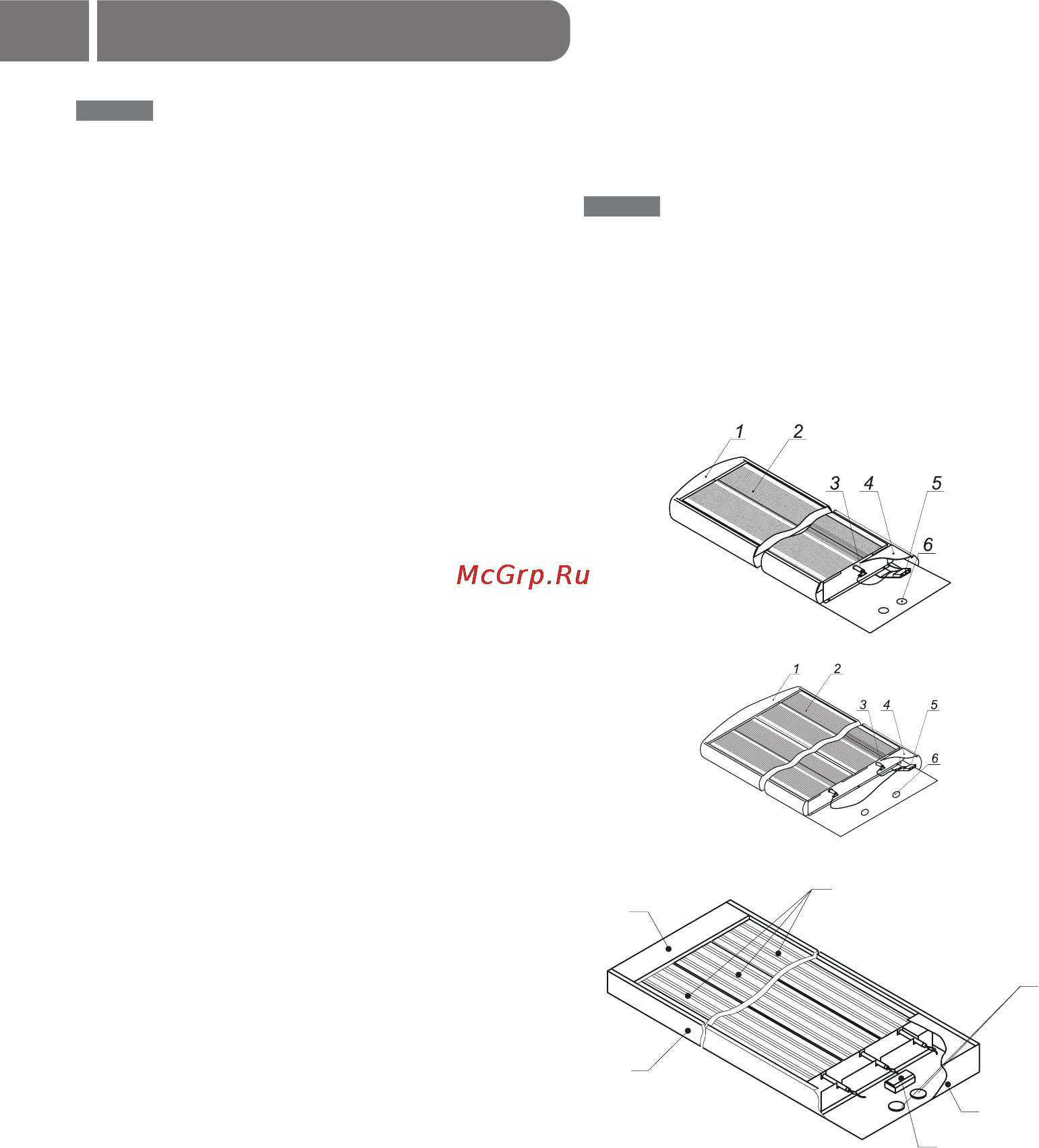

Несущая конструкция обогревателей состоит
из стального корпуса с крышкой, покрытыми
термостойкой краской и алюминиевых излуча-
ющих панелей (см. рисунки).
1 – Корпус;
2 – Излучающая панель;
3 – Электронагреватель трубчатый;
4 – Крышка;
5 – Блок зажимов (клеммное соединение);
6 – Отверстия для установки кабельного ввода.
С обратной стороны излучающих панелей в
профильном углублении установлены трубча-
тые электронагреватели (далее ТЭН).
1
2
3
4
6
5
