7
пуса и снять крышку.
2. Взять в отсеке под крышкой комплект мон-
тажных деталей.
3. Перевернуть обогреватель панелью вниз, со-
гласно рисунку.
4. На оба конца цепей монтировать карабины.
5. При помощи карабинов цепь к обогревателю
крепить согласно рисунку.
Расстояние L для обогревателя BIH-0.8 рав-
но 76 см, для обогревателей BIH-1.0 и BIH-2.0
– 120 см.
ПРИ МЕ ЧА НИЕ:
В зависимости от материала и устройства по-
толочных конструкций, обогреватель крепится
на соответствующие крепёжные элементы,
выбираемыми из условия прочности.
Прочность потолка, либо конструкций, за ко-
торые крепится обогреватель, должна быть
достаточной, чтобы выдерживать 5-кратную
массу обогревателя.
Подключение обогревателей BIH-0.8;
BIH-1.0 и BIH-2.0
Подключение обогревателей к стационарной
проводке производить кабелем с сечением жил
не менее 1,5 мм
2
, в соответствии со схемами
подключения, приведенными в приложениях.
1. В резиновой втулке прорезать отверстие.
2. Ввести кабель питания, имеющий желто-зеле-
ную жилу защитного заземления и подсоеди-
нить его к блоку зажимов согласно соответс-
твующей схеме подключения.
3. Закрыть крышку и закрутить два винта с об-
ратной стороны корпуса.
ПРИ МЕ ЧА НИЕ:
При монтаже двух и более обогревателей долж-
но быть обеспечено их параллельное подклю-
чение к стационарной проводке и установка
кабелей и выключателя на общий суммарный
ток и соответствующего автомата защиты.

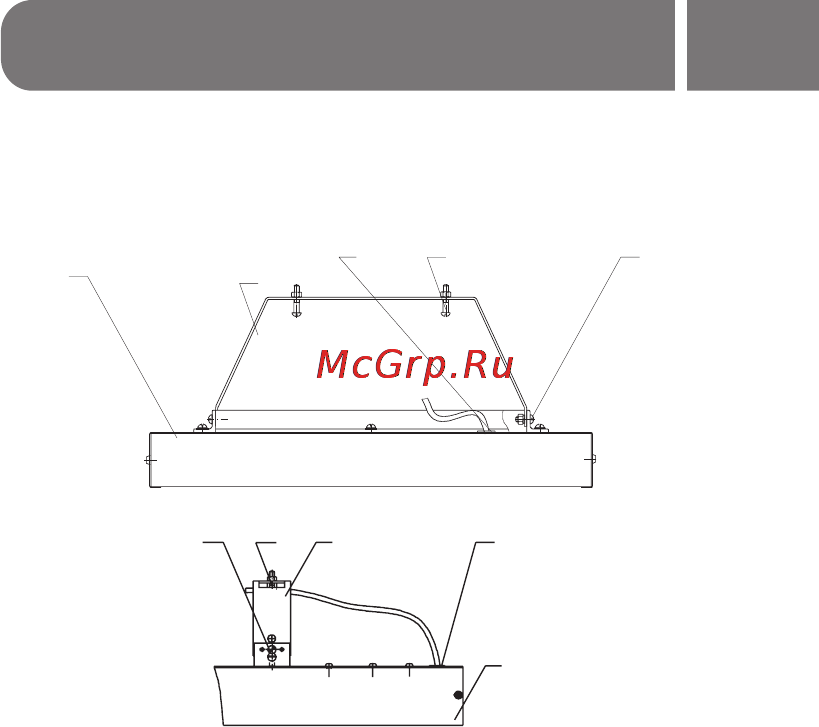

Монтаж обогревателей BIH-3.0 и BIH-4.0
5 4 3
2
1
3 4 1 5
2
Описание конструкции:
1 – кронштейн;
2 – обогреватель;
3 – винт М5х16/гайка М5;
4 – винт М5х35/гайка М5;
5 – втулка.
1. По отверстиям в кронштейнах обогревате-
лей определить места крепления в элемен-
тах строительных конструкции, к которым
подвешивается обогреватель.
2. Снять кронштейны и закрепить их в элемен-
те конструкции с помощью крепежа.
3. Навесить обогреватель на кронштейны, за-
тянуть крепеж.
ПРИ МЕ ЧА НИЕ:
При монтаже обогревателей следует избегать
прикосновения руками к излучающим пане-
лям для исключения загрязнения рабочих по-
верхностей.
Подготовка к работе
