4
Назначение
Профессиональный электроприбор для обо-
грева жилых и нежилых помещений и просуш-
ка предметов и поверхностей.
Устройство прибора
Тепловентилятор предназначен для обогре-
ва и просушки (поверхностей и предметов) в
производственных, общественных и вспомо-
гательных помещениях.
Исполнение тепловентилятора – переносное,
рабочее положение – установка на полу, ус-
ловия эксплуатации – работа под надзором,
режим работы – повторно-кратковременный.
Несущая конструкция тепловентилятора (см.
рис.1) состоит из кожухов наружного (1) и вну-
треннего, изготовленных из листовой стали и
имеющих цилиндрическую форму. Во внутреннем
кожухе размещены вентилятор и трубчатые элек-
тронагревательные элементы. Снаружи кожуха
расположен корпус блока управления (2). Кожух
наружный, закрытый воздухозаборной (3) и воз-
духовыпускной (4) решетками, винтами устанавли-
вается к ручке-подставке (5) и имеет возможность
поворота в вертикальной плоскости. Угол пово-
рота фиксируется винтами (6). Вентилятор затя-
гивает воздух через отверстия воздухозаборной
решетки. Воздушный поток, втянутый вентилято-
ром в корпус, проходя между петлями трубчатых
электронагревательных элементов, нагревается и
подается в помещение через отверстия воздухо-
выпускной решетки.

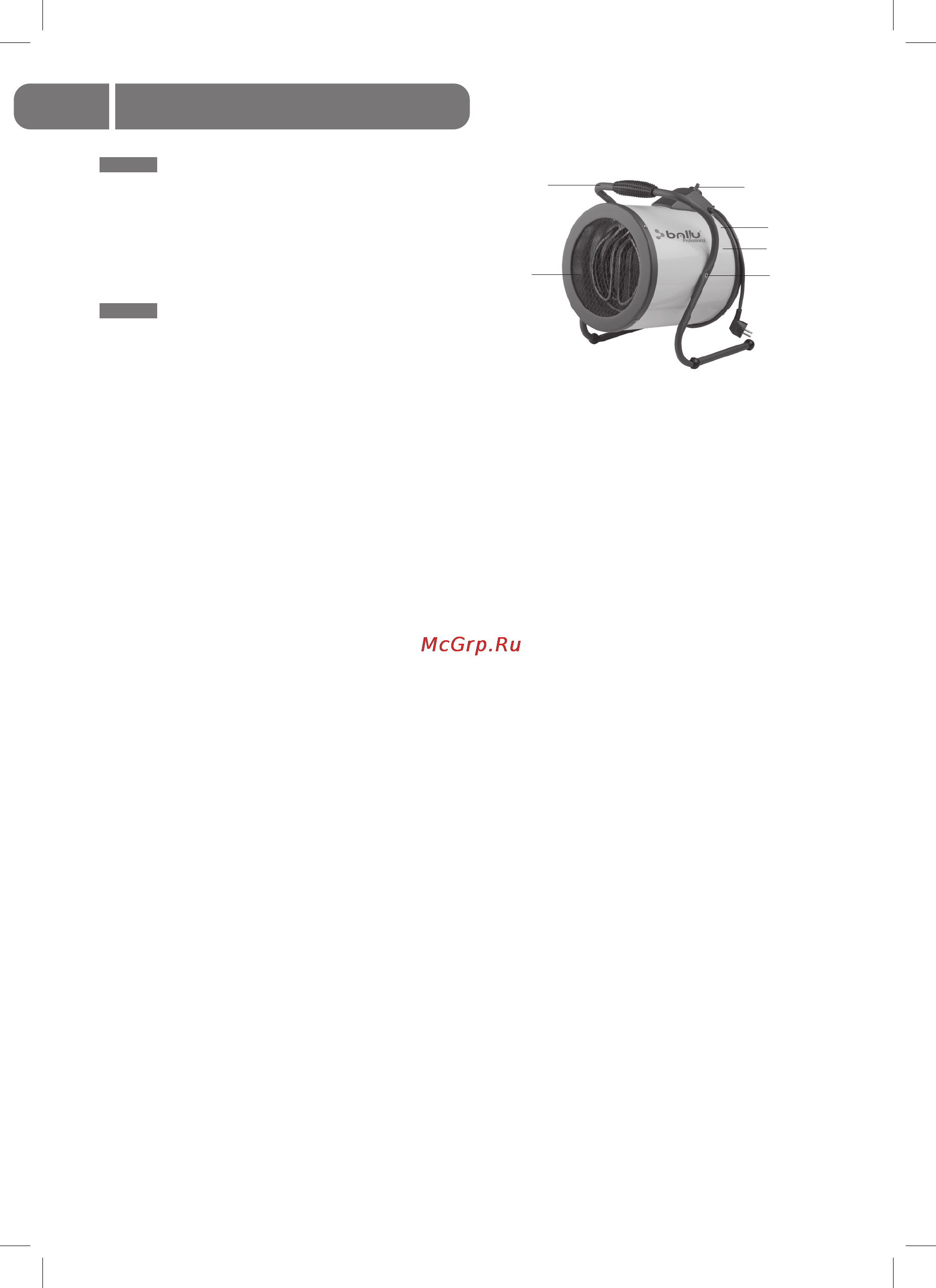

Рис. 1. Устройство прибора
1. Наружный кожух поворотного корпуса
2. Блок управления
3. Воздухозаборная решетка
4. Воздуховыпускная решетка
5. Ручка-подставка
6. Гайка-фиксатор
Работа тепловентилятора возможна в следую-
щих режимах:
• режим вентиляции (без нагрева);
• режим 1 – вентиляция с частичным включе-
нием электронагревательных элементов;
• режим 2 – вентиляция с включением электрона-
гревательных элементов на полную мощность;
• режим 0 – выключение прибора.
Электрические схемы тепловентиляторов при-
ведены в Приложении.
Назначение
2
4
5
3
6
1
