Bosch WR 13 - 2B (GWH 13-2 CO B) [12/48] Монтаж только для авторизированных фирмой бош

Содержание

• Therm 4000 о 1
• Wr 10 13 15 2 в 1
• Ав24 1
• Газовый проточный водонагреватель 1
• Паспорт и инструкция по монтажу и эксплуатации 1
• Содержание 2
• Пояснения символов и указания по технике безопасности 3
• Пояснения условных обозначений 3
• Указания по технике безопасности 3
• Данные о приборе 4
• Категория тип и допуск 4
• Комплект поставки 4
• Описание прибора 4
• Принадлежности см также 4
• Расшифровка технического кода 4
• Ценовую спецификацию 4
• Габаритные размеры 5
• 29 28 7 27 26 25 24 6
• 39 10 11 6
• Данные о приборе пи 6
• Рис 2 функциональная схема 6
• Функциональная схема прибора 6
• Эксплуатация 7
• Электросхема 7
• Технические характеристики 8
• Включить и выключить прибор 9
• Перед вводом прибора в 9
• Установка батареек 9
• Эксплуатацию 9
• Эксплуатация 9
• Воды 10
• Опорожнение прибора 10
• Регулировка мощности 10
• Регулировка температуры расхода 10
• Предписания 11
• Важные указания 12
• Выбор места для монтажа 12
• Монтаж только для авторизированных фирмой бош 12
• Специалистов 12
• Монтаж прибора 13
• Подключение подачи воды 13
• Ввод в эксплуатацию 14
• Подключение подачи газа 14
• Заводская настройка 15
• Индивидуальная настройка только для авторизированных 15
• Регулировка давления перед 15
• Фирмой бош специалистов 15
• Форсункой 15
• Газа 16
• Индивидуальная настройка только для авторизированных фирмой бош специалистов би 16
• Использовать только 16
• Оригинальные комплекты для 16
• Переоборудование может производить только уполномоченная специализированная фирма к оригинальным комплектам для переоборудования приложена инструкция по монтажу 16
• Переоборудование на другой вид 16
• Переоборудования 16
• Таб 7 давление перед форсункой 16
• Бош специалистов 17
• Контроль тяги 17
• После техобслуживания 17
• Регулярные работы по 17
• Техобслуживание только для авторизированных фирмой 17
• Техобслуживанию 17
• Неисправности 19
• Гарантийный талон 21
• Гарантийный талон 21 21
• Гарантийный талон ru 22
• Info bosch ua 28
• Несправносп 30
• Пристрш контролю тяги 31
• Запуск теля техжчного 32
• Обслуговування 32
• Обслуговування спльки для серв1сних оргажзащй 32
• Перюдичне техжчне обслуговування 32
• Використовуйте т льки 33
• Налаштовування пльки для серв сних орган зац й 33
• Орипнальний пакет переобладнання 33
• Переобладнання повинно зд йснюватися т льки квал ф кованим спец ал стом орипнальн пакети переобладнання постачаються з нструкфями по монтажу 33
• Перехщ на р зж типи газу 33
• Таб 7 тиску пальнику 33
• Налаштовування спльки для серв сних оргажзацш 34
• Регулювання пристрою 34
• Регулювання тиску 34
• Введения в експлуатац ю 35
• Газопостачання 35
• Шдключення до мереж 35
• Гпдключення до водопроводу 36
• Монтаж колонки 36
• Важлив вказ вки 37
• М1сце встановлення 37
• Монтаж спльки для серв сних оргажзацш 37
• Правила 38
• Води 39
• Злив води з пристрою 39
• Регулювання енергоспоживання 39
• Регулювання температуря та потоку 39
• Батарейки 40
• Експлуатащя 40
• Перед умиканням колонки 40
• Умикання та вимикання колонки 40
• Техжчн характеристики 41
• Електрична схема 42
• Принцип роботи 42
• В домосп про колонку 43
• З 4 7 10 11 13 14 15 16 17 18 19 20 21 22 23 43
• Рис 43
• Функцюнальна схема колонки 43
• Габарити 44
• В1домосп про колонку 45
• Додаткове приладдя 45
• Категор1я тип апарату та дозволи 45
• Комплектащя 45
• Опис колонки 45
• Розшифровка коду модел 45
• Пояснения символш техжка вашот безпеки 46
• Пояснення символ в 46
• Техжка вашот безпеки 46
• Зм ст 47
• Therm 4000 о 48
• Wr 10 13 15 2 в 48
• Газов колонки 48
• Нструкщя з монтажу й експлуатацн 48

Похожие устройства

• Bosch WR 10 - 2P (GWH 10-2 CO P) Инструкция по эксплуатации
• Bosch WR 13 - 2P (GWH 13-2 CO P) Инструкция по эксплуатации
• Bosch WTD27 AME (THERM 8000 S) Инструкция по эксплуатации
• Bosch WRD 13-2G (GWH 13-2 COD H) Инструкция по эксплуатации
• Bosch WR 15 - 2P (GWH 15-2 CO P) Инструкция по эксплуатации
• Bosch WT13AM1E (THERM 4000 S) Инструкция по эксплуатации
• Bosch WRD 15-2G (15-2 COD H) Инструкция по эксплуатации
• Bosch WRD 10-2G (GWH 10-2 COD H) Инструкция по эксплуатации
• Bosch WTD24 AME (THERM 6000 S) Инструкция по эксплуатации
• Bosch ARM 3200 Инструкция по эксплуатации
• Bosch ROTAK 37 Инструкция по эксплуатации
• Bosch ROTAK 40 Инструкция по эксплуатации
• Bosch ROTAK 34 LI Инструкция по эксплуатации
• Bosch ROTAK 43 Инструкция по эксплуатации
• Bosch ROTAK 43 LI Инструкция по эксплуатации
• Bosch ROTAK 37 NEU Инструкция по эксплуатации
• Bosch AQT 40-13 Инструкция по эксплуатации
• Blue Weld PLUS 400 Инструкция по эксплуатации
• Bork M780 Инструкция по эксплуатации
• Bork A802 Rain Инструкция по эксплуатации

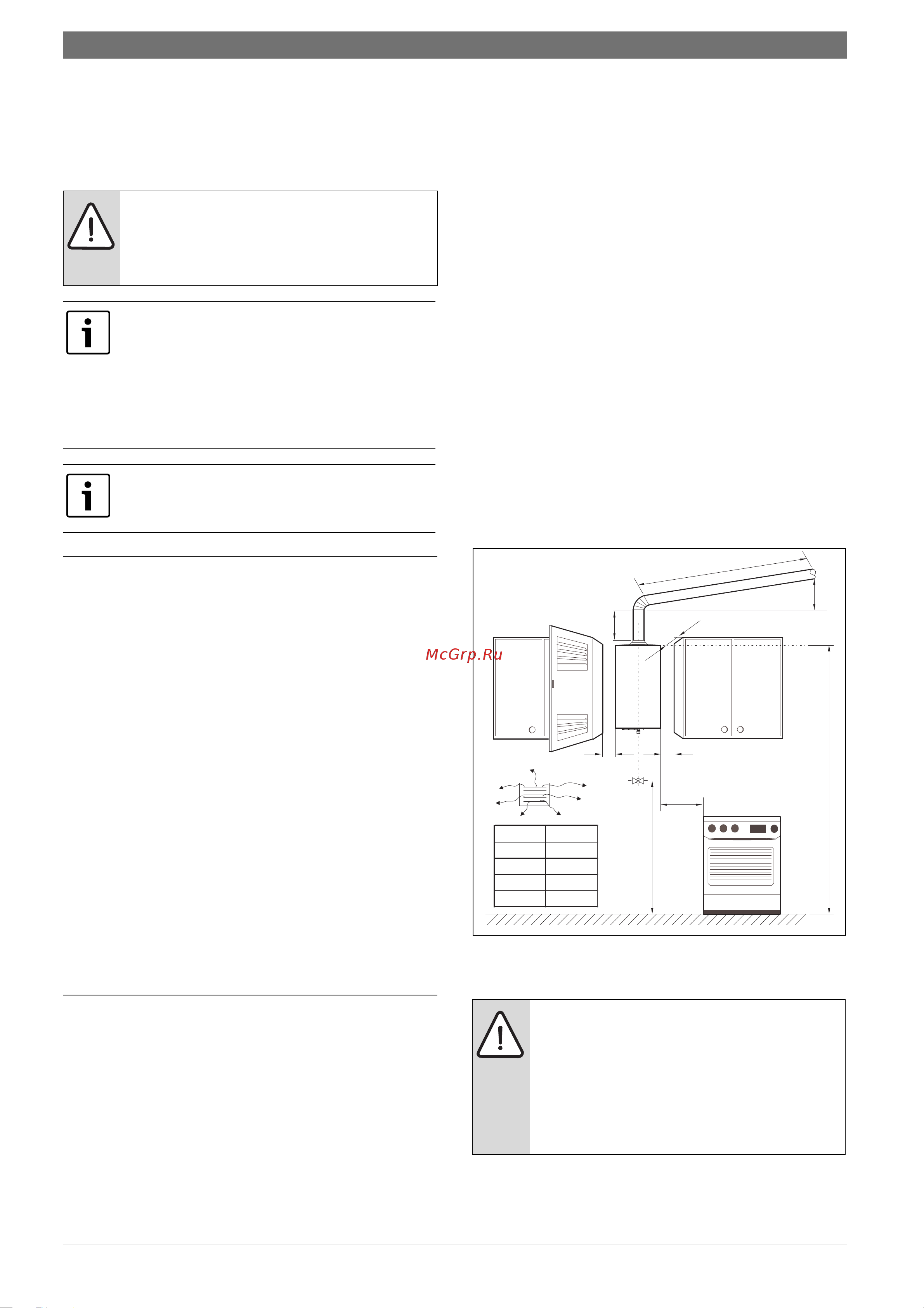

12 Монтаж только для авторизированных фирмой Бош специалистов пи 5 Монтаж только для авторизированных фирмой Бош специалистов А В помещении для монтажа должна быть обеспечена хорошая вентиляция и защита от замерзания а также возможность подключения к дымовой трубе ОПАСНО Взрыв Всегда перекрывайте газ в помещении перед проведением любых работ с газопроводящими элементами Не устанавливать прибор над источниками тепла Во избежание коррозии в воздухе для горения не должно содержаться агрессивных веществ Появлению коррозии способствуют галогеноводороды содержащие соединения хлора и фтора Они могут содержаться например в растворителях красках клеях аэрозольных распылителях и бытовых чистящих средствах Выполнение монтажа подключения к сети электропитания подключения системы подачи газа и отвода дымовых газов а также ввод в эксплуатацию разрешается только специализированной фирме уполномоченной предприятием по газо йли энергоснабжению Продажа прибора разрешается только в странах указанных на типовой табличке Должны соблюдаться указанные на рисунке 12 минимальные расстояния При наличии риска замерзания ВЫКЛЮЧИТЬ прибор опорожнить прибор см раздел 3 6 5 1 Важные указания Перед монтажом получить разрешение от предприятия по газоснабжению и от ведомства по очистке и проверке состояния дымоходов Запорный газовый кран разместить как можно ближе к прибору После подключения к сети газоснабжения необходимо проверить подключение на герметичность Во избежание повреждений газовой арматуры из за повышенного давления контроль давления следует проводить при закрытом газовом кране После проверки на герметичность произвести сброс давления Проверить соответствует ли вид газа указанный на типовой табличке виду подаваемого газа Убедиться что поток и давление на регуляторе давле н и я газа соответствуют значениям у казан н ы м для потребления прибора см технические характеристики в таблице 5 Рис 12 Минимальные расстояния в см Дымоход 5 2 Выбор места для монтажа л ОПАСНО Убедитесь что все соединения надежно изолированы Требования к помещению для монтажа Прибор нельзя устанавливать в помещениях с объемом свободного пространства менее 8 м3 без учета объема мебели если этот объем не превышает 2 м3 Соблюдать местные предписания 6 720 608 980 2010 10 Нарушение этого требования может стать причиной проникновения продуктов сгорания в жилое помещение что может нанести вред здоровью или привести к смерти
