112 | Magyar
1 618 C00 99J | (10.10.13) Bosch Power Tools
A maximális megengedett d
max
eltérést a következőképpen
kell kiszámítani:
d
max
= Az ajtónyílás kétszeres magassága x 0,3 mm/m
Példa: Ha az ajtónyílás magassága 2 m, a maximális eltérés-
nek nem szabad meghaladnia a
d
max
= 2 x 2 m x 0,3 mm/m = 1,2 mm értéket. A jelek közötti
eltérés ennek megfelelően legfeljebb 1,2 mm lehet.

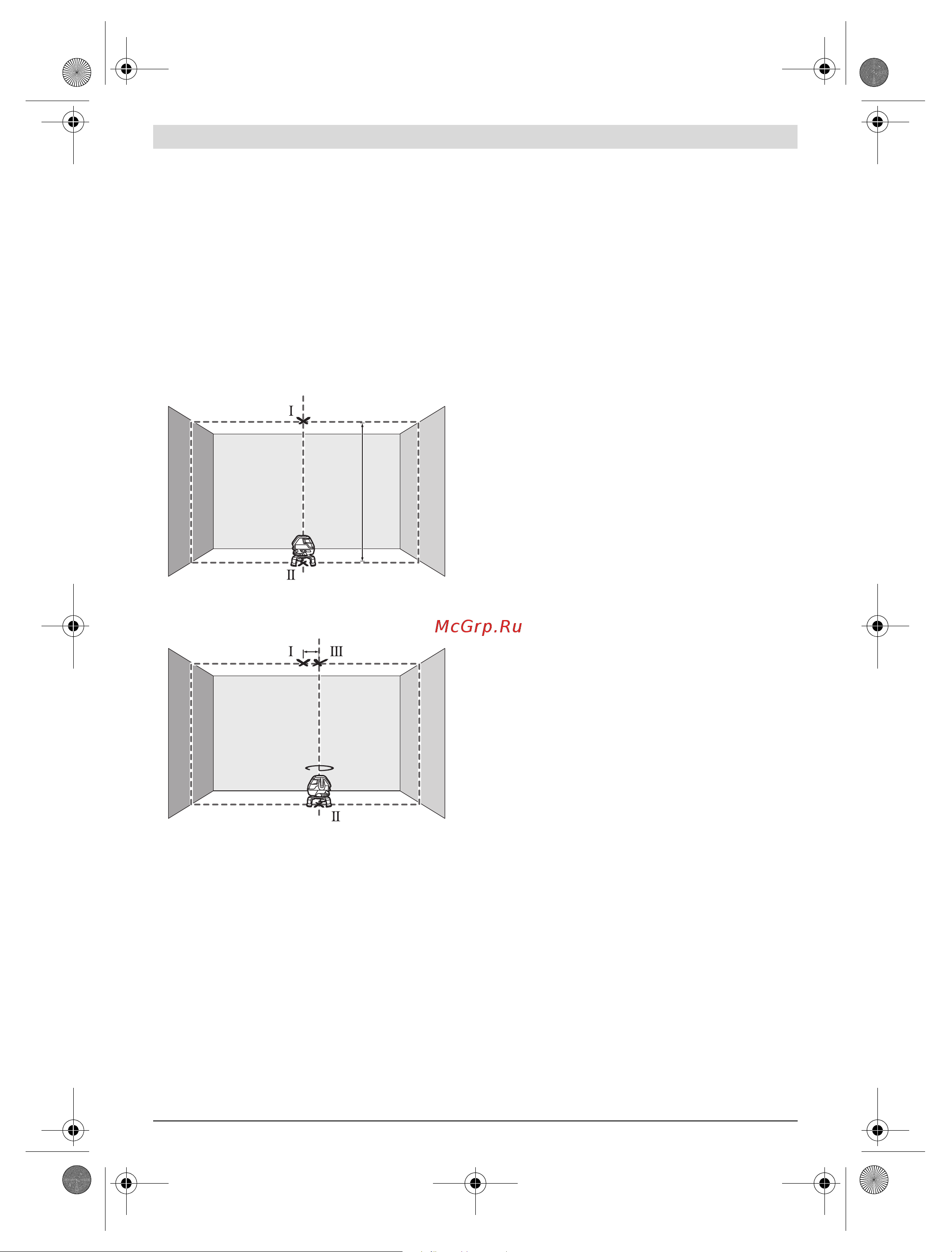

Függőleges pontosság ellenőrzése
Az ellenrzéshez egy szilárd padló feletti, kb. 5 m-es szabad
mérési szakaszra van szükség a padló és a mennyezet között.
Szerelje fel a mérőműszert a forgatható platformra, és állít-
sa a padlóra.
Kapcsolja be a mérőműszert és várja meg, amíg az végre-
hajtja az önszintezést.
Jelölje be a felső metszéspont közepét a mennyezeten
(I pont). Ezenkívül jelölje be a lenti lézerpont közepét a
padlón (II pont).
Forgassa el a mérőműszert 180°-kal. Helyezze el úgy, hogy
az alsó lézerpont közepe a már bejelölt II ponton legyen.
Hagyja a mérőműszert beszinteződni. Jelölje be a felső lé-
zerpont közepét (III pont).
A mennyezeten bejelölt két pont (I és III) közötti d különb-
ség megadja a mérőműszer által okozott, a függőlegestől
való tényleges eltérést.
Az 5 m-es mérőtávolságon belül a maximálisan megengedett
eltérés: 5mx±0,6mm/mx2=±6mm.
A d különbség az I és III pont között ezért legfeljebb 6 mm
lehet.
Munkavégzési tanácsok
A jelöléshez mindig csak a lézervonal közepét használ-
ja. A lézervonal szélessége a távolságtól függően változik.
Munkavégzés a mérőlappal (külön tartozék)
(lásda„G„H” ábrát)
A 26 mérőlap segítségével a lézersugarat át lehet vinni a pad-
lóra (talajra), illetve a lézer magasságát egy falra.
A nulla mező és a skála segítségével meg lehet mérni a kívánt
magasságtól való eltérést és ezt át lehet vinni egy másik hely-
re. Így nincs szükség arra, hogy a mérőműszert pontosan be-
állítsa az átvitelre kerülő magasságra.
A 26 mérőlap egy visszaverő réteggel van ellátva, amelynek
segítségével a lézersugarat nagyobb távolságokban, illetve
erős napfény esetén is jobban fel lehet ismerni. A fényerő nö-
vekedése csak akkor ismerhető fel, ha a lézersugárral párhu-
zamos irányban néz a mérőlapra.
Munkavégzés a háromlábú műszerállvánnyal
(külön tartozék)
Egy háromlábú műszerállvány egy szilárd, beállítható magas-
ságú mérési alapot nyújt. Helyezze fel a mérőműszert a 11
5/8"-os műszerállványcsatlakozóval a 22 háromlábú műszer-
állvány vagy egy a kereskedelemben kapható építkezési mű-
szerállvány menetére. Egy a kereskedelemben szokványosan
kapható fényképező állványra való felerősítéshez használja a
6 1/4"-os műszerállványcsatlakozót. A háromlábú műszeráll-
vány rögzítőcsavarjával rögzítse a mérőműszert.
Munkavégzés a lézer vevőkészülékkel (külön tartozék)
(lásd az „E” ábrát)
Hátrányos megvilágítási feltételek esetén (világos környezet,
közvetlen napsugárzás) és nagyobb távolságok mérése ese-
tén a lézervonalak helyzetének könnyebb meghatározására
használja a 27 lézer vevőkészüléket. A lézer vevőkészülékkel
végzett munkákhoz kapcsolja be az impulzusfunkciót (lásd
„Impulzusfunkció”, a 109 oldalon).
Lézerpont kereső szemüveg (külön tartozék)
A lézerpont kereső szemüveg kiszűri a környező fényt. Ezáltal
a lézer piros fénypontja világosabban, jobban kiválik a kör-
nyezetből.
Ne használja a lézerpontkereső szemüveget
védőszemüvegként. A lézerpontkereső szemüveg a lézer-
sugár felismerésének megkönnyítésére szolgál, de nem
nyújt védelmet a lézersugárral szemben.
Ne használja a lézerpontkereső szemüveget napszem-
üvegként vagy a közlekedésben egyszerű szemüveg-
ként. A lézerpontkereső szemüveg nem nyújt teljes védel-
met az ultraibolya sugárzással szemben és csökkenti a
színfelismerési képességet.
Munkavégzési példák
Munkavégzési példák (lásd A F képek)
A mérőműszer felhasználási lehetőségeire példákat az ábrá-
kat tartalmazó oldalakon találhat.
5 m
180°
d
