34 | Português
1 618 C00 99J | (10.10.13) Bosch Power Tools
Componentes ilustrados
A numeração dos componentes ilustrados refere-se à apre-
sentação do instrumento de medição na página de esquemas.
1 Abertura para saída do raio laser
2 Indicação da função de pulsação
3 Tecla da função de pulsação
4 Tecla de tipos de funcionamento
5 Indicação da pilha
6 Alojamento do tripé 1/4"
7 Compartimento da pilha
8 Tampa do compartimento da pilha
9 Identificação pólos
10 Travamento da tampa do compartimento da pilha
11 Alojamento do tripé 5/8"
12 Placa de advertência laser
13 Número de série
14 Interruptor de ligar-desligar
15 Ranhura de guia
16 Carril de guia
17 Parafuso de fixação para pé extraível
18 Roda giratória
19 Plataforma rotativa
20 Imans
21 Placa-alvo para laser
22 Tripé BS 150*
23 Óculos para visualização de raio laser*
24 Suporte universal BM 1*
25 Vara telescópica BT 350*
26 Placa de medição com pé*
27 Receptor de laser*
28 Dispositivo de fixação*
29 Mala*
* Acessórios apresentados ou descritos não pertencem ao volume
de fornecimento.
Montagem
Introduzir/substituir pilhas
Para o funcionamento do instrumento de medição é recomen-
dável usar pilhas de manganês alcalinas.
Para abrir a tampa do compartimento da pilha 8, deverá puxar
pelo travamento 10 e abrir a tampa do compartimento da pi-
lha. Introduzir as pilhas. Observar a polaridade correcta, de
acordo com a indicação no lado de fora da tampa do compar-
timento das pilhas.
Se a indicação da pilha 5 piscar em vermelho, deverá trocar
as pilhas.
Sempre substituir todas as pilhas ao mesmo tempo. Só utili-
zar pilhas de uma marca e com a mesma capacidade.
Retirar as pilhas do instrumento de medição, se não for
utilizado por tempo prolongado. As pilhas podem corro-
er-se ou descarregar-se no caso de um armazenamento
prolongado.

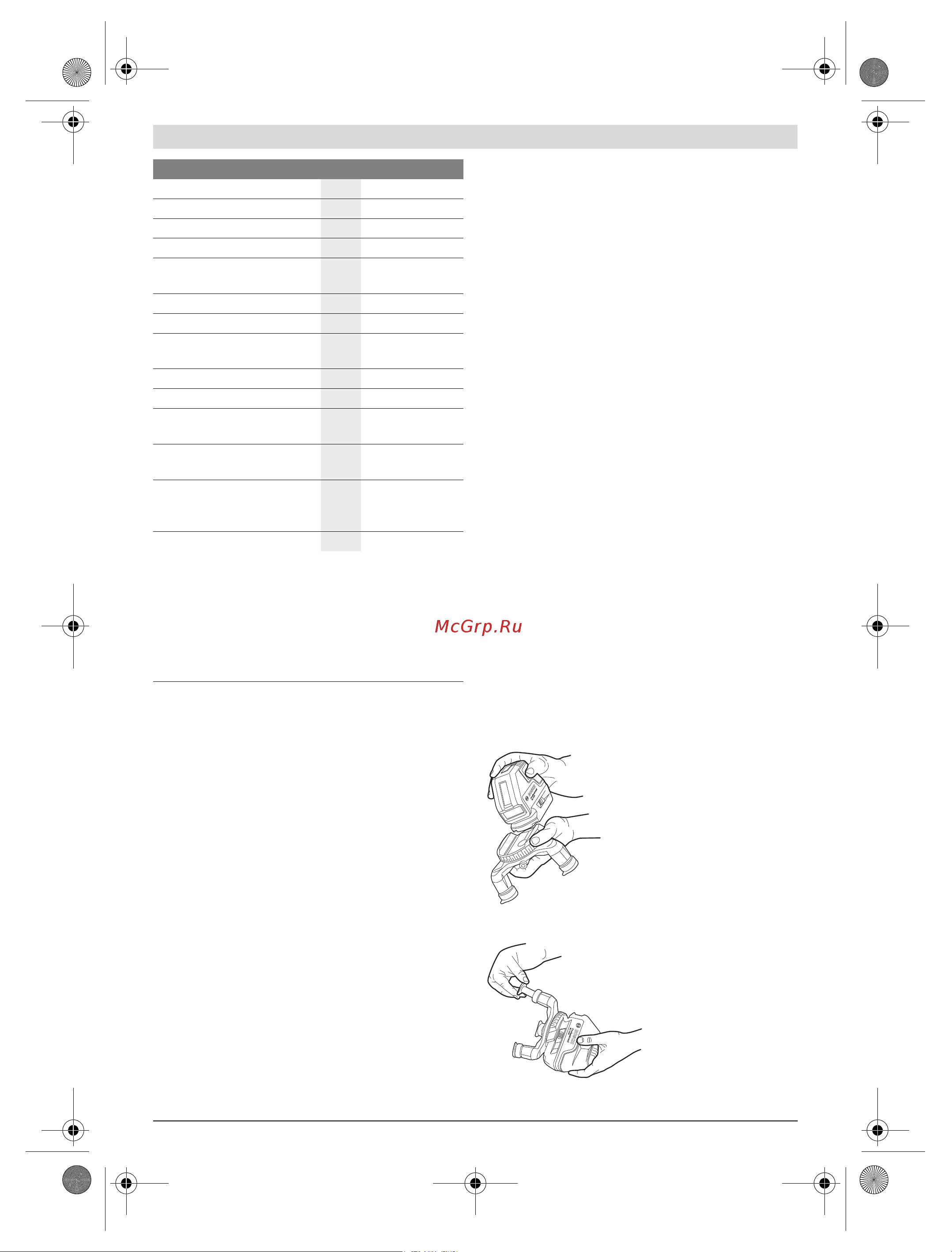

Utilização da plataforma rotativa
Coloque o instrumento de medição
com a ranhura de guia 15 na calha de
guia 16 da plataforma rotativa 19 e
empurre o instrumento de medição
até ao batente na plataforma. Para
separar, puxe o instrumento de me-
dição no sentido oposto da platafor-
ma rotativa.
Extrair pernas telescópicas
Solte o parafuso de fixação
17 para o pé extraível. Puxe
o pé para fora. Prenda o pé
apertando o parafuso de fi-
xação 17. Repita este pro-
cedimento para os outros
dois pés.
Temperatura de funcionamento
°C 10... +40
Temperatura de armazenamento
°C 20 ... +70
Máx. humidade relativa do ar
%90
Classe de laser
2
Tipo de laser
nm
mW
635
<1
C
6
1
mínima duração de impulso
s1/1600
Fixação do tripé
"
"
1/4
5/8
Pilhas
4x1,5VLR6(AA)
Tempo de autonomia min.
h6
Desligamento automático após
aprox.
min 30
Peso conforme
EPTA-Procedure 01/2003
kg 0,9
Dimensões
sem plataforma rotativa
com plataforma rotativa
mm
mm
146 x 83 x 117
Ø 201 x 197
Tipo de protecção
IP 54*
Laser de linhas cruzadas GLL 3-50
1) A área de trabalho pode ser reduzida devido a condições ambientais
(p.ex. insolação directa) desfavoráveis.
* protegido contra pó e projecção de água
Observe o número do produto sobre a placa de identificação do seu ins-
trumento de medição, pois as designações comerciais dos diversos ins-
trumentos de medição podem variar.
O número de série 13 sobre a placa de características serve para a iden-
tificação inequívoca do seu instrumento de medição.
