Italiano | 43
Bosch Power Tools 1 618 C00 99J | (10.10.13)

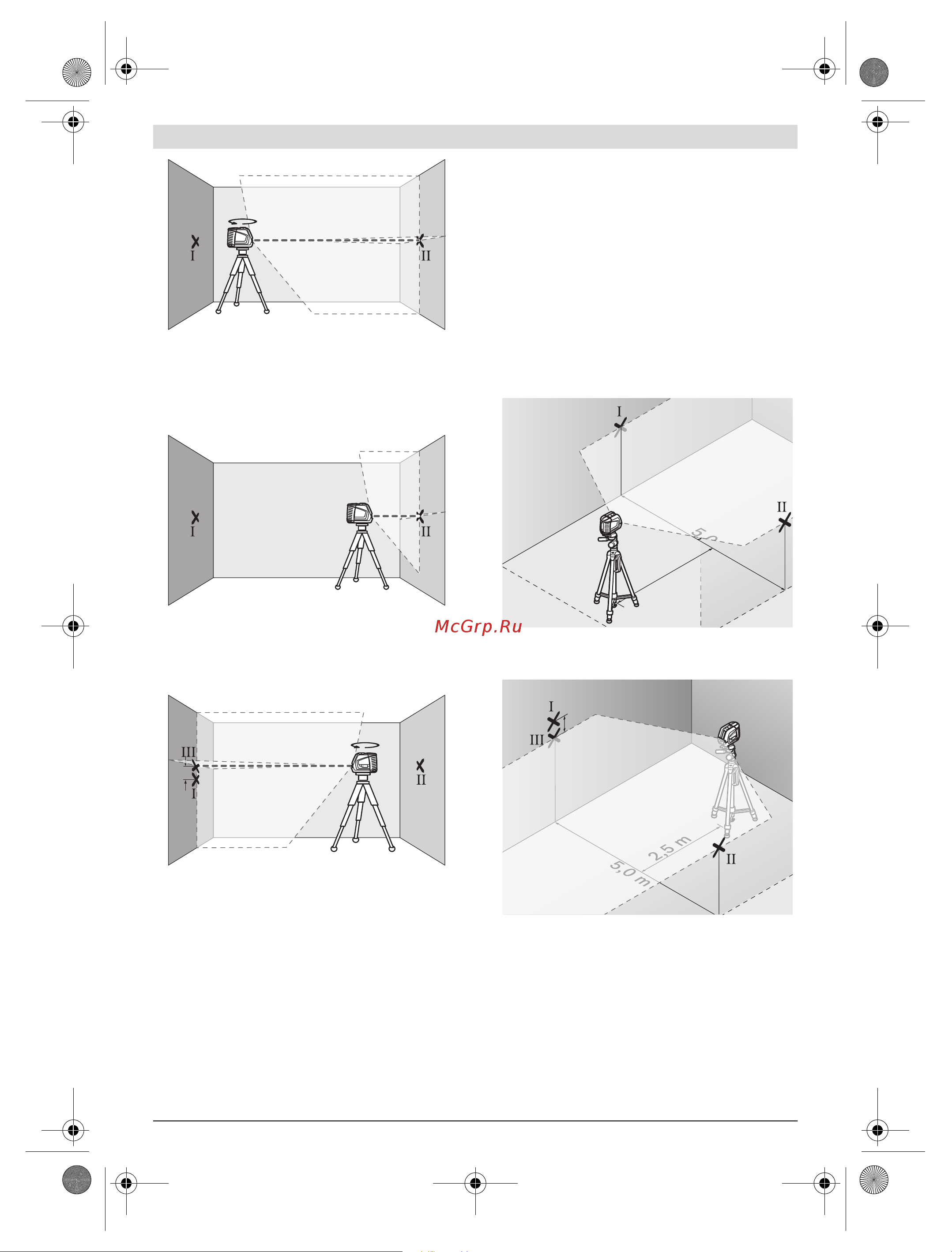

Ruotare lo strumento di misura di 180°, eseguire l’opera-
zione di livellamento e marcare il punto d’incrocio dei raggi
laser sulla parete contrapposta B (punto II).
Installare lo strumento di misura senza girarlo vicino
alla parete B, accenderlo e lasciare che esegua l’operazio-
ne di livellamento.
Regolare lo strumento di misura in altezza in modo tale
(mediante treppiede oppure se necessario utilizzando ap-
positi supporti) che il punto d’incrocio delle linee laser ar-
rivi precisamente sul punto II precedentemente marcato
sulla parete B.
Ruotare lo strumento di misura di 180° senza modificare
l’altezza. Dirigerlo sulla parete A in modo che la linea laser
verticale scorra sul punto I precedentemente marcato.
Sottoporre lo strumento di misura ad un’operazione di li-
vellamento e marcare il punto d’incrocio delle linee laser
sulla parete A (punto III).
Dalla differenza d dei due punti marcati I e III sulla parete
A risulta l’effettiva deviazione in altezza dello strumento di
misura.
Il calcolo della deviazione massima ammessa d
max
si effettua
come segue:
d
max
= doppia distanza delle pareti x 0,3 mm/m
Esempio di calcolo: In caso di distanza di 5 m delle pareti la
deviazione massima può essere
d
max
= 2 x 5 m x 0,3 mm/m = 3 mm. Quindi, le marcature
possono avere una distanza reciproca massima di 3 mm.
Controllo della precisione di livellamento della linea
orizzontale
Per il controllo è richiesta una superficie libera di ca. 5 x 5 m.
Posare lo strumento di misura su una base compatta e pia-
na in posizione centrale tra le pareti A e B. Sottoporre lo
strumento di misura ad operazione di livellamento nel mo-
do operativo orizzontale.
Alla distanza di 2,5 m dallo strumento di misura, marcare
dunque sulle due pareti il centro della linea laser (punto I
sulla parete A e punto II sulla parete B).
Installare lo strumento di misura ad una distanza di 5 m, ruo-
tarlo di 180° e sottoporlo ad operazione di livellamento.
Regolare lo strumento di misura in altezza in modo tale (me-
diante treppiede oppure se necessario utilizzando appositi
supporti) che il centro della linea laser arrivi precisamente
sul punto II precedentemente marcato sulla parete B.
Marcare sulla parete A il centro della linea laser come pun-
to III (in posizione perpendicolare, sopra oppure sotto il
punto I).
Dalla differenza d dei due punti marcati I e III sulla parete
A risulta l’effettiva deviazione dello strumento di misura
dalla linea orizzontale.
A
B
180˚
A
B
d
180˚
A
B
2,5 m
,0 m
5,
5
A
B
d
2,5 m
A
B
OBJ_BUCH-1973-002.book Page 43 Thursday, October 10, 2013 4:45 PM
