Kontrollera först den vågräta laserlinjens noggrannhet beträf-
fande höjd och nivellering och sedan den lodräta laserlinjens
nivelleringsnoggrannhet.
Om mätverktyget vid en av dessa kontroller överskrider max-
imal avvikelse bör det lämnas in för reparation till en Bosch-
service.

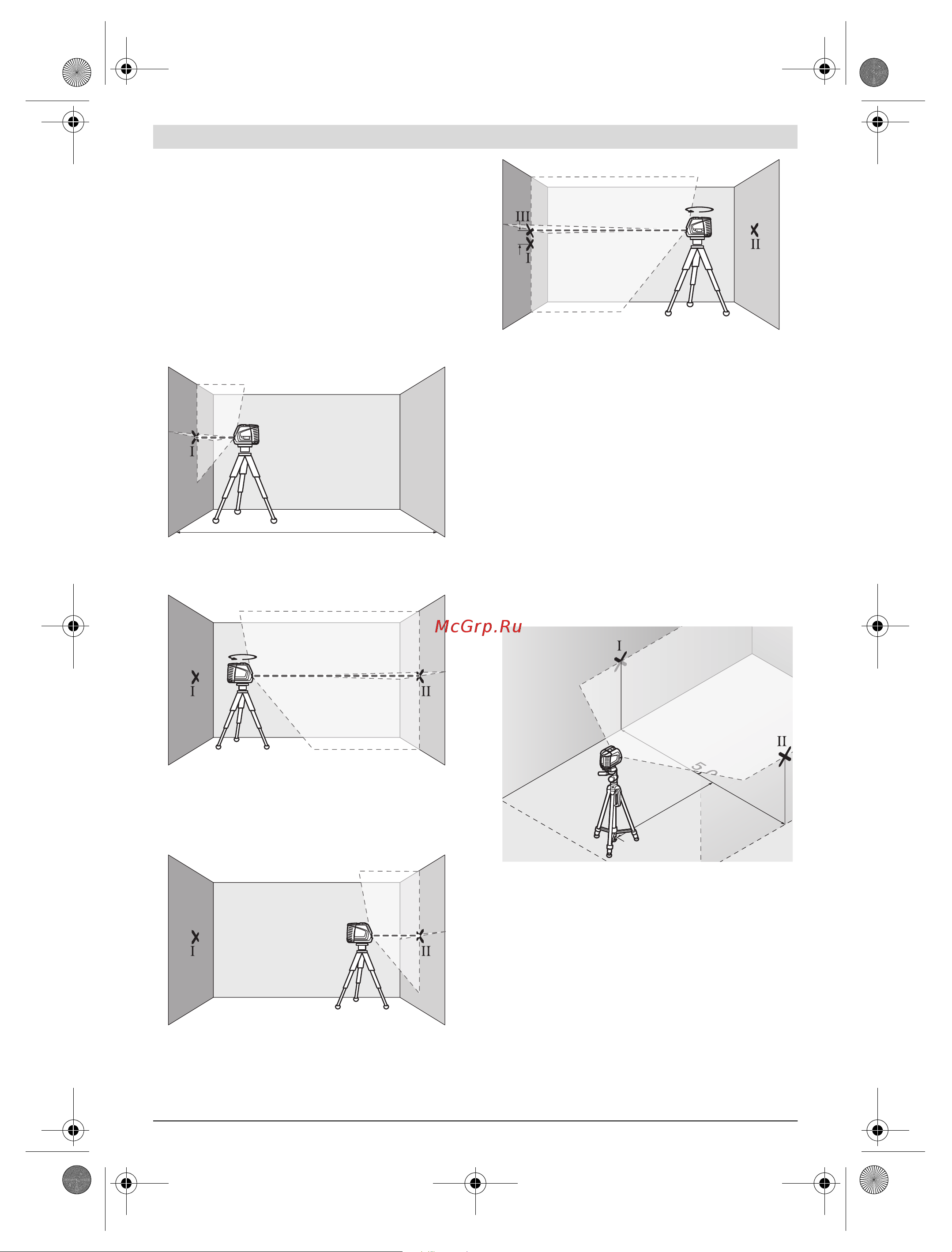

Kontroll av den vågräta linjens höjdnoggrannhet
För kontroll behövs en fri mätsträcka på 5 m på stadigt under-
lag mellan två väggar A och B.
Montera mätverktyget nära väggen A på ett stativ eller ställ
upp det på en stadig och plan yta. Koppla på mätverktyget.
Välj korslinjefunktion med nivelleringsautomatik.
Rikta lasern mot den närbelägna väggen A och låt mätverk-
tyget nivelleras. Sätt ett märke i mitten på den punkt där
laserlinjerna korsar varandra på väggen (punkt I).
Vrid nu mätverktyget 180°, låt det nivelleras och märk ut
laserlinjernas korsningspunkt på motsatta väggen B
(punkt II).
–Placera mätverktyget utan att vrida det nära väggen
B, koppla på och låt verktyget nivelleras.
Rikta upp mätverktyget i höjdläge (med hjälp av stativet
eller eventuellt med underlägg) så att laserlinjernas kors-
ningspunkt står exakt mot tidigare märkt punkt II på väg-
gen B.
–Vrid nu mätverktyget 180°, utan att ändra höjden. Rikta
lasern mot väggen A så att laserlinjen förlöper genom den
märkta punkten I. Låt mätverktyget nivelleras och märk ut
laserlinjernas korsningspunkt på väggen A (punkt III).
Differensen d mellan de båda punkterna I och III på väg-
gen A anger mätverktygets faktiska höjdavvikelse.
Den högsta tillåtna avvikelsen d
max
beräknas så här:
d
max
= dubbelt avstånd mellan väggarna gånger 0,3 mm/m
Exempel: Vid ett avstånd mellan väggarna på 5 m får maximal
avvikelse
d
max
uppgå till = 2 x 5 m x 0,3 mm/m = 3 mm. Märkningarna
får sålunda ligga högst 3 mm från varandra.
Kontroll av den vågräta linjens nivelleringsnoggrannhet
För kontroll behövs en fri yta på ca 5 x 5 m.
Ställ upp mätverktyget på en stadig, plan yta i mitten mel-
lan väggarna A och B. Låt mätverktyget nivelleras i horison-
talfunktion.
Sätt ett märke på ett avstånd om 2,5 m från mätverktyget
på båda väggarna i mitten på laserlinjen (punkt I på vägg A
och punkt II på vägg B).
A
B
5 m
A
B
180˚
A
B
d
180˚
A
B
2,5 m
,0 m
5,
5
A
B
