ПОДГОТОВКА КАРКАСА ДЛЯ ПОДКЛЮЧЕНИЯ ФИЛЬТ-
РУЮЩЕЙ ВЫТЯЖКИ
При установке фильтрующей вытяжки необходимо
подготовить на решетчатом каркасе все необходи-
мые для такого типа вытяжки соединения. В целях
упрощения установки деталей фильтрующей вы-
тяжки нужно удлинить каркас следующим образом:

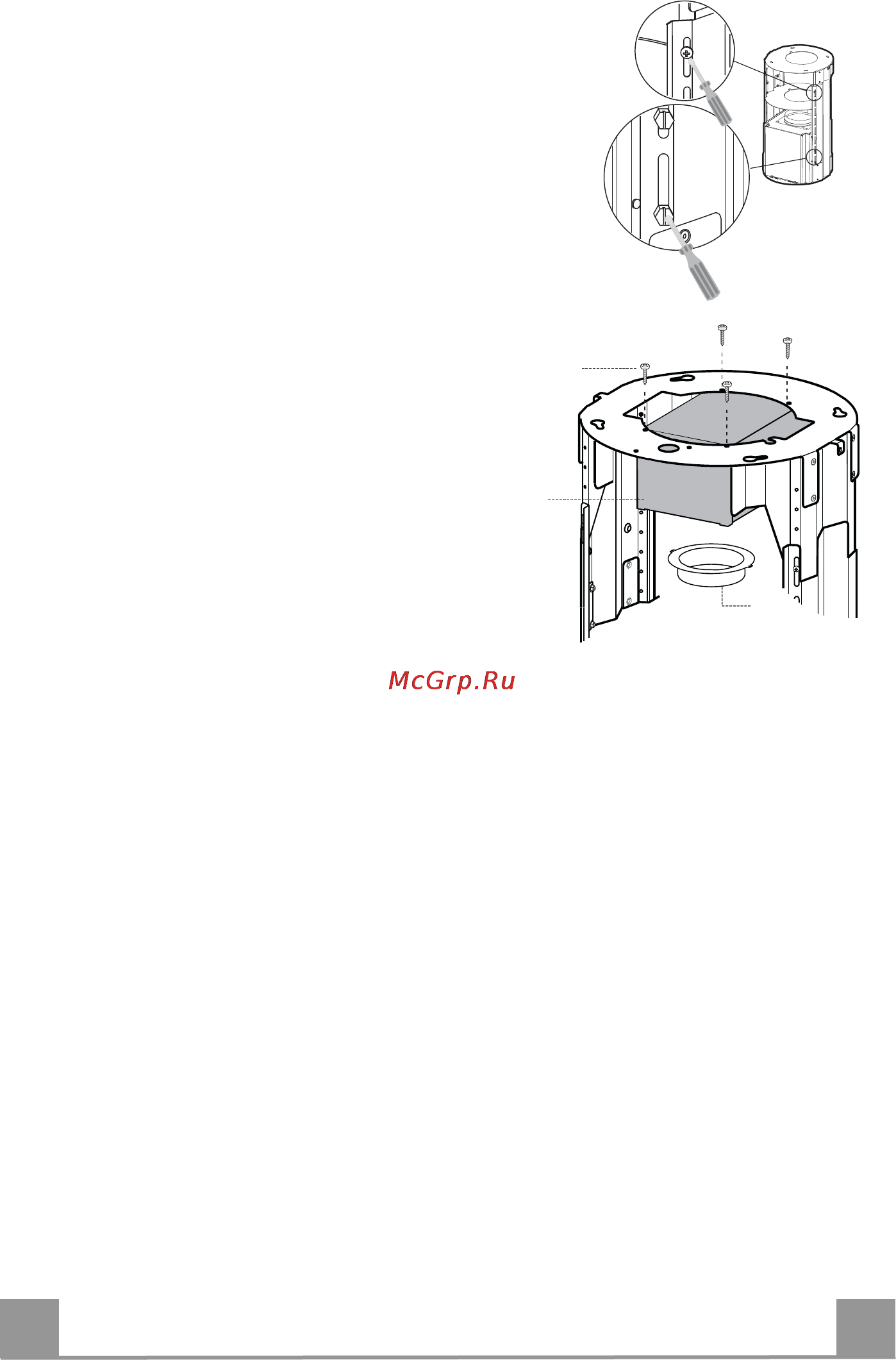

• отвинтить два винта крепления верхней части
дымохода 2.1 к каркасу и вынуть дымоход;
• отвинтить четыре предохранительных винта, на-
ходящихся вверху на участке разделения каркаса;
(A)
• отвинтить восемь винтов, скрепляющих две стой-
ки по бокам решетчатого каркаса. (B)
Установка частей для фильтрующей вытяжки:
• закрепить патрубок фильтрации 15 к верхней час-
ти каркаса при помощи 4 прилагаемых винтов
12c;
• круговым движением прикрепить фланец (ø 120)
10
к нижней части патрубка фильтрации 15;
• вставить переходный фланец 9 в выходное отвер-
стие вытяжного устройства;
• теперь соединить оба фланца трубой; чтобы рас-
считать высоту трубы, определить высоту вытяж-
ки (в мм) и вычесть 615 мм. (H трубы = H вытяж-
ки - 615).
• Удлинить каркас на столько, чтобы можно было
вставить трубу, выровнять решетчатый
каркас и
зафиксировать трубу между двумя фланцами.
Проверить соответствие высоты каркаса высоте
вытяжки (H каркаса = H вытяжки – 184). Отрегу-
лировать решетчатый каркас по нужной высоте и
привинтить снятые ранее винты. Для обеспечения
наибольшей устойчивости решетчатого каркаса
ввинтить четыре предохранительных винта в по-
следние свободные отверстия.
• Закрепить трубу прилагаемыми трубными зажи-
мами 25.
A
B
15
12c
10
