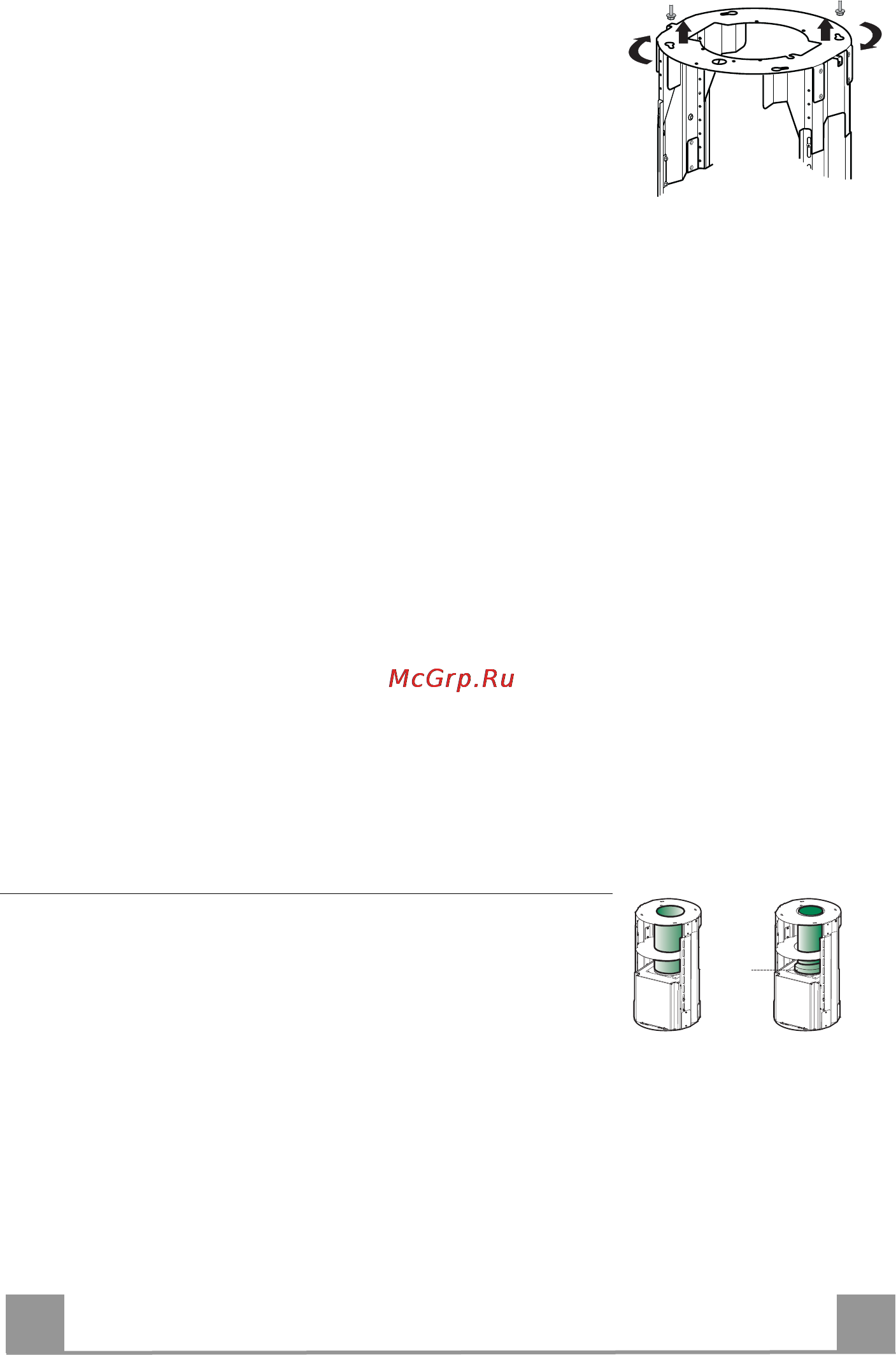

КРЕПЛЕНИЕ РЕШЕТЧАТОГО КАРКАСА

• Приподнять каркас и проследить, чтобы указатель на его

плите находился спереди.

• Насадить прорези каркаса на два подготовленных ранее на

потолке винта и вращением вывести их в центральное по-

ложение в регулировочных прорезях.

• Затянуть оба винта и ввинтить два других прилагаемых в

комплекте. Прежде чем окончательно зафиксировать

вин-

ты, легким поворотом можно отрегулировать положение

каркаса; проследить, чтобы винты при этом не вышли из

положения в регулировочной прорези.

• Крепление решетчатого каркаса должно быть надежным

как относительно веса вытяжки, так и к нагрузкам, вы-

званным случайными боковыми толчками смонтированно-

го прибора. По завершении крепления проверить устойчи-

вость основания также

при прогибе решетчатого каркаса.

• Во всех случаях, когда потолок оказывается недостаточно

прочным в точке крепления прибора, монтажник должен

упрочить его специальными пластинами и опорными пли-

тами, закрепленными к устойчивым структурным элемен-

там.

ВЫПУСК ВОЗДУХА ИЗ ВСАСЫВАЮЩЕЙ ВЫТЯЖКИ

Для установки всасывающей вытяжки соединить ее с выпу-

скной трубой жесткой или гибкой трубкой диаметром 150

или 120 мм, тип которой может выбрать монтажник.

• Для соединения трубкой Ø 120 мм вставить переходный

фланец 9 в выпускное отверстие корпуса вытяжки.

• Закрепить трубку входящими в комплект трубными зажи-

мами 25.

• Вынуть фильтры от запахов на активном

угле.

ø 120ø 150
