УСТАНОВКА

Отверстия в потолке/полке и крепление решетки

ОТВЕРСТИЯ В ПОТОЛКЕ/ПОЛКЕ

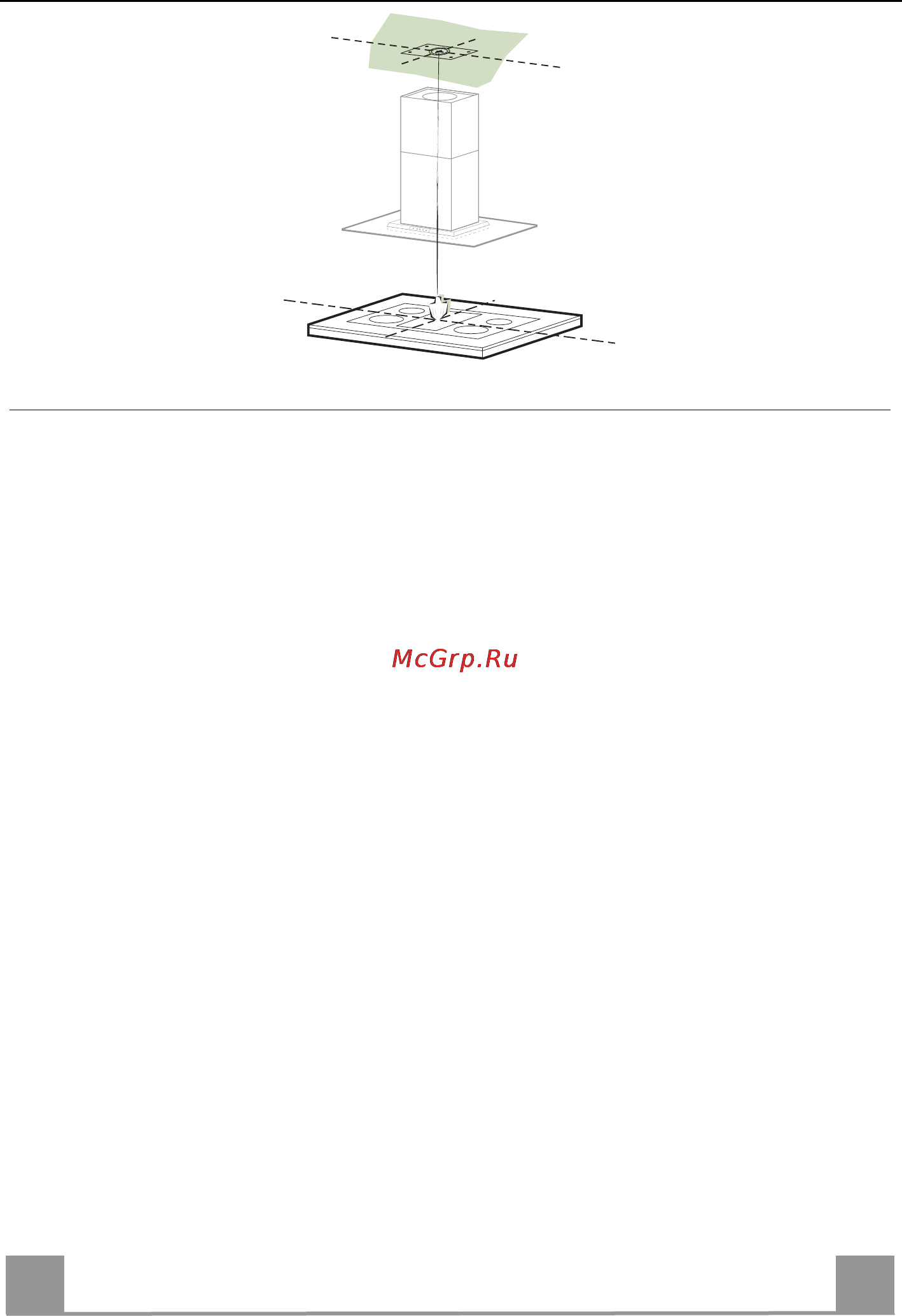

• При помощи отвеса отметьте на потолке/полке крепления центр плиты.

• Приложите к потолку/полке входящий в комплект калибр сверления 21, совместите

его центр с обозначенным ранее центром и совместите оси калибра с осями плиты.

• Отметьте центры отверстий калибра.

Просверлите отверстия в обозначенных точках:

• Массивный бетонный

потолок: в зависимости от размера используемых для бетона

вкладышей.

• Потолок из полого кирпича толщиной 20 мм: Ø 10 мм (сразу вставьте прилагаемые

вкладыши 11).

• Потолок из деревянных балок: в зависимости от размера используемых для дерева

винтов.

• Деревянная полка: Ø 7 мм.

• Прокладка электрического кабеля питания: Ø 10 мм.

• Выпуск воздуха (всасывающая вытяжка

): в зависимости от диаметра соединитель-

ной трубки с внешней отводящей трубой.

Привинтите крест накрест, оставив до потолка расстояние 4-5 мм, два винта:

• для массивного бетонного потолка – вкладыши для бетона, не входят в комплект.

• для потолка из полого кирпича толщиной прим. 20 мм – винты 12h, входят в ком-

плект.

• для потолка из

деревянных балок – винты для дерева, не входят в комплект.

• для деревянной полки - винты 12g с входящими в комплект шайбами 22 и гайками 23.
